框架式液压压装成型压力机结构设计

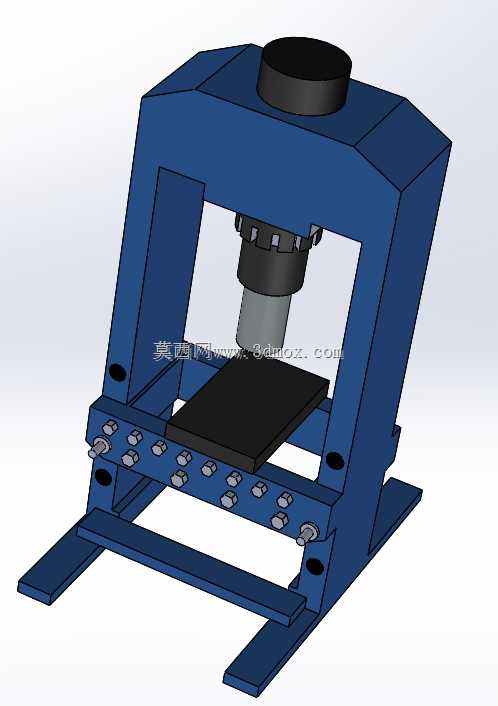

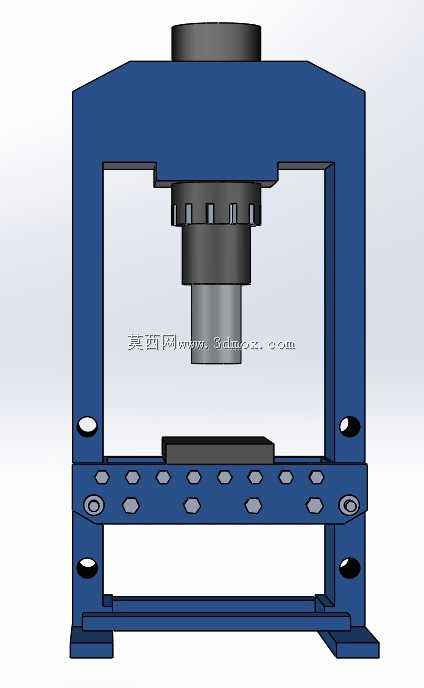

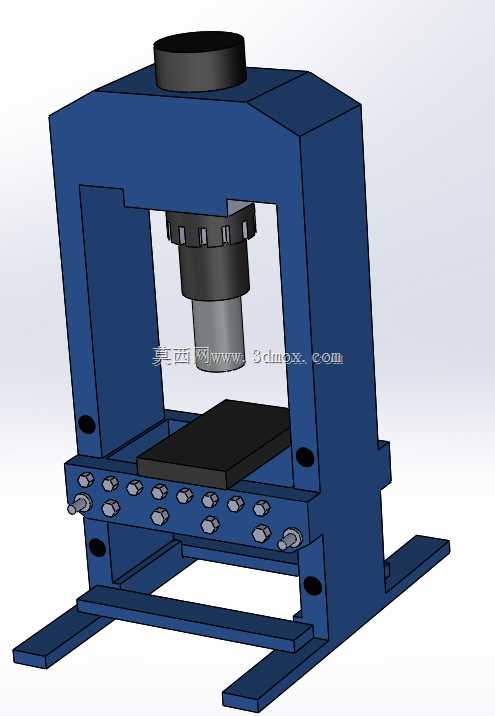

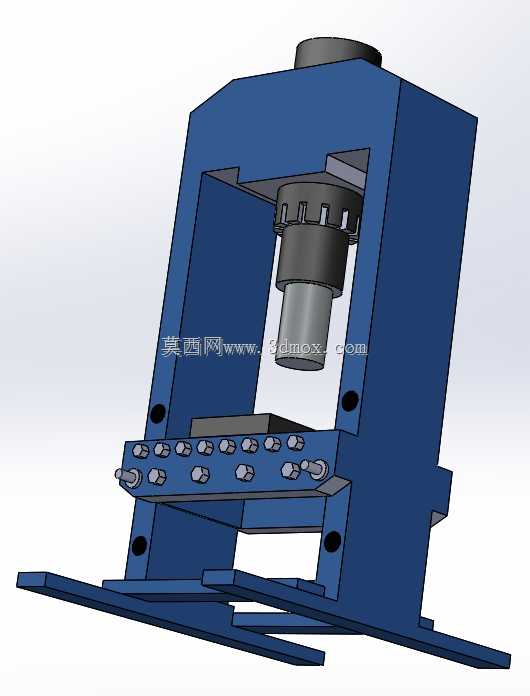

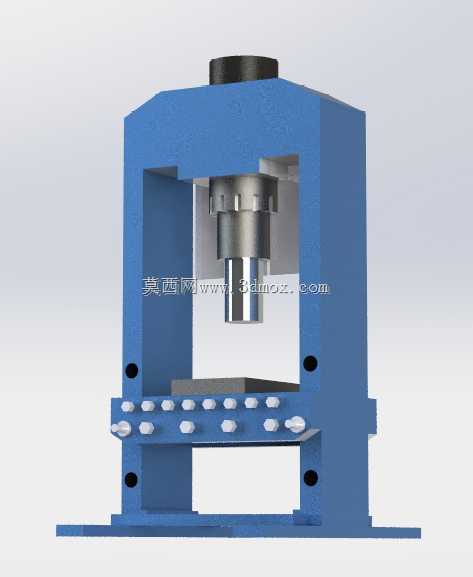

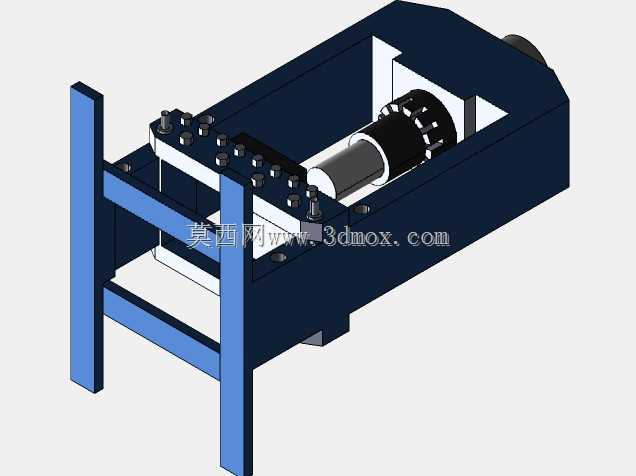

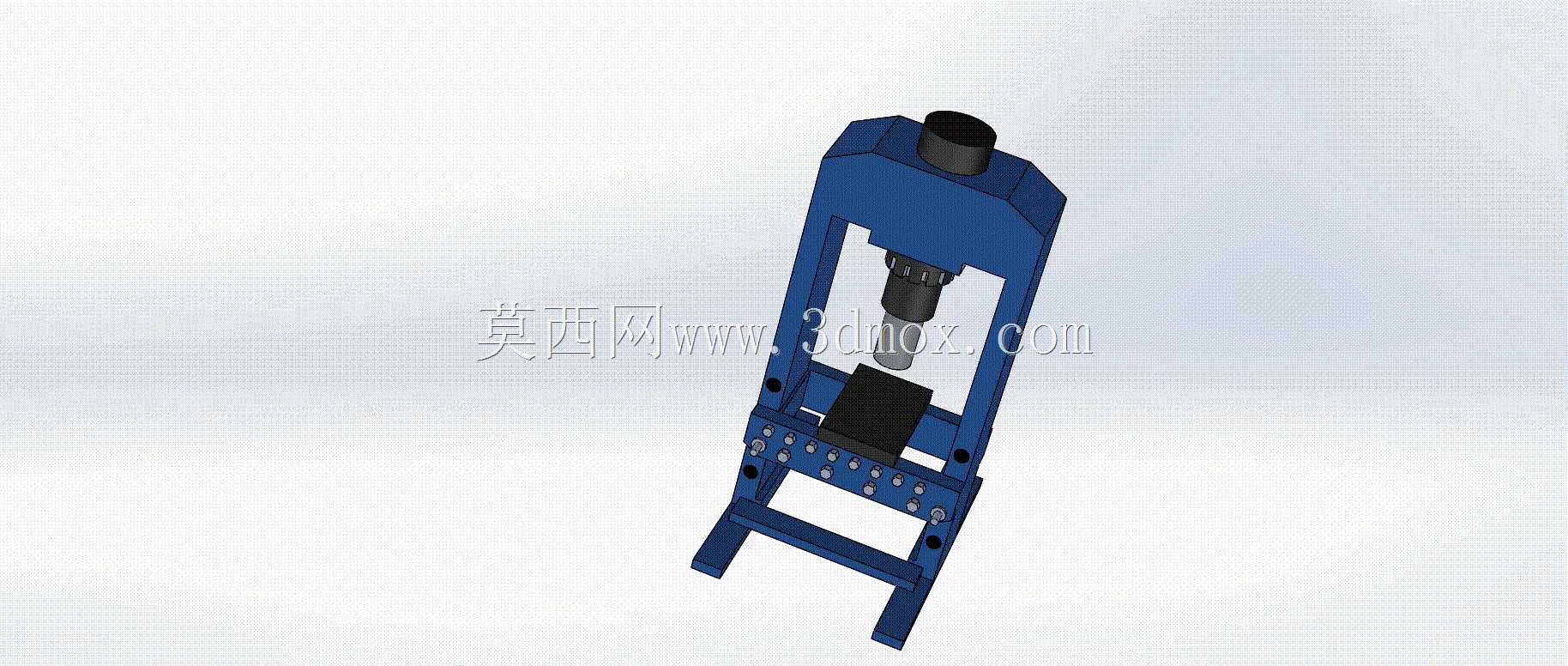

　　这款框架式压装设备的三维结构，在中小吨位压装、浅拉伸成型作业场景里适配性极强，日常覆盖五金零件压装、小型钣金件校形、轴承衬套压入装配、粉末件压制成型这类常见工序，在机加工车间、五金制品生产线、小型汽配加工点位都能看到同结构设备的应用。从结构布局来看，整体采用闭式龙门框架构型，两侧立柱与上横梁、下工作台采用整体式焊接后去应力处理的结构逻辑，相比开式C型压力机，框架式结构的抗偏载能力提升明显，应对工位上偶尔出现的偏置载荷时，机架形变量能控制在0.1mm/100kN范围内，能有效保证压装过程的同轴度要求。

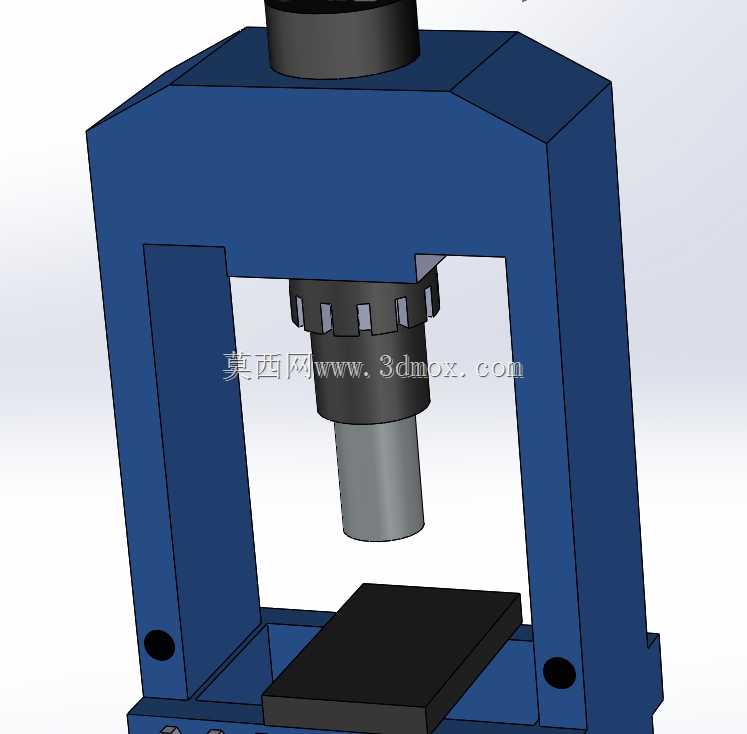

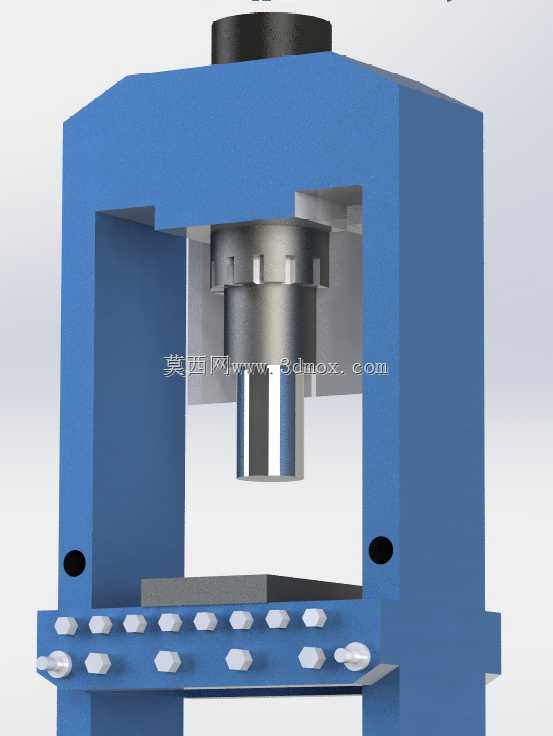

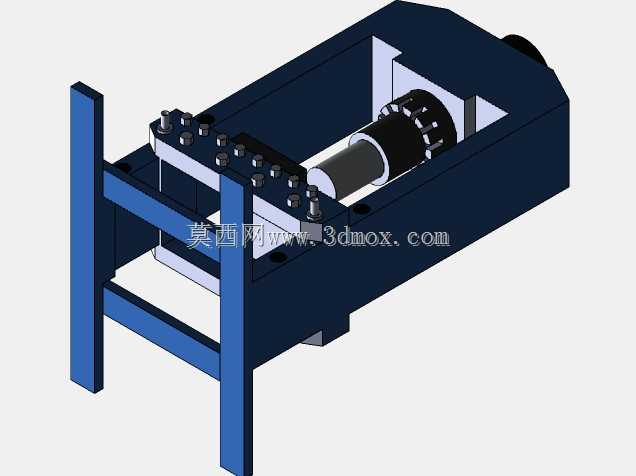

　　设备的核心施力单元布置在上横梁中心位置，采用液压缸垂直向下施力的结构，缸体通过法兰与上横梁底面定位连接，活塞杆端部连接压头装夹位，可根据不同工序需求快换平压头、成型模头、压装套头等工装，装夹位采用标准止口+螺栓锁紧的结构，换型时无需额外调整主轴同轴度，止口定位精度可控制在0.02mm以内。下工作台面预留了均匀排布的T型槽安装位，也就是模型上可见的多组螺栓固定点位，可用于安装下模、定位夹具、工件挡料机构，T型槽的间距按照通用工装安装孔距设计，兼容市面上多数标准小型压装工装的安装尺寸，无需额外加工过渡连接板。

　　设计过程中，两侧立柱上预留的多组通孔是行程限位开关、安全防护光栅的安装位，可根据实际使用的压头行程、工件高度调整限位位置，避免活塞超程出行程造成设备损坏。工作台下方的底座采用整平板式结构，安装时可直接通过地脚螺栓固定在硬化混凝土地面上，底座平面的平面度加工要求控制在0.05mm/m以内，保证安装后工作台面的水平度，避免压装过程中工件出现滑移。

　　从安装边界尺寸来看，这类中小吨位框架压力机的整体占地宽度控制在1.2m以内，深度控制在1m以内，整体高度不超过2.2m，不需要单独做大型设备基础，普通车间的硬化地面即可满足安装要求，设备上方预留0.5m的管路安装空间即可完成液压管路、电气线路的排布。结构设计时特意将液压站的安装位预留在设备侧方空位，不需要额外占用过多车间通道空间，整体布局紧凑，适合中小型加工车间的工位排布。

　　在功能特性上，该结构的压装行程可通过调整液压缸的限位螺母实现0-200mm范围的调节，公称施力吨位可根据选配的液压缸规格覆盖10t到60t的区间，应对不同厚度、不同材质的工件压装需求。压头下方的工作台面做了表面淬火处理，硬度达到HRC45-50，长期承受压装冲击时不会出现明显的凹陷变形，延长工作台的使用寿命。两侧立柱的内侧导轨面做了磨削加工，可适配加装压头导向装置，在进行高精度压装作业时，为压头提供额外的导向约束，进一步降低压装过程中的侧向偏移量。

　　实际生产应用中，这类结构的压力机相比大型闭式压力机成本更低，结构维护更简单，日常仅需要定期检查液压缸密封件、紧固机架连接螺栓、润滑导向部位即可，不需要复杂的日常维护流程，非常适合小批量多品种的加工场景使用。设计时也考虑了安全防护的拓展性，框架的前后开口位置可直接加装安全光栅、防护门，设备启动回路预留了双手操作按钮的接线点位，不需要对主体结构做额外改动即可满足车间的安全生产要求。
