立式气动槟榔压制成型加工设备结构

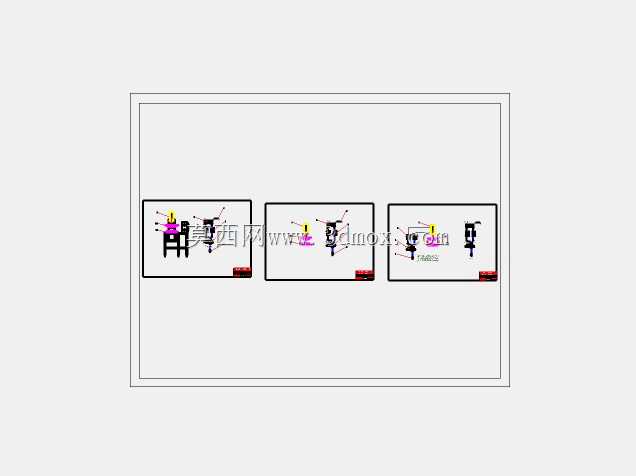

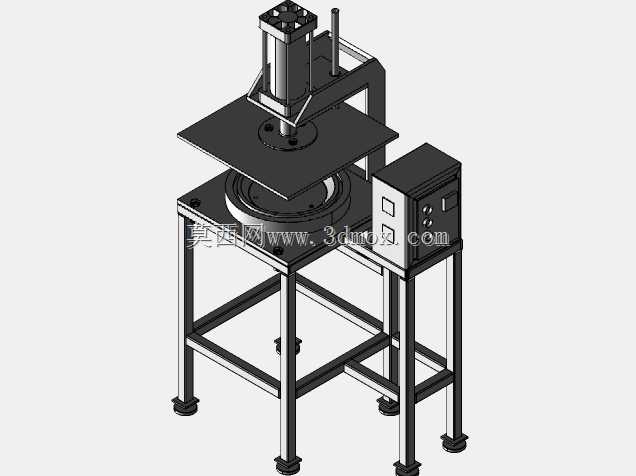

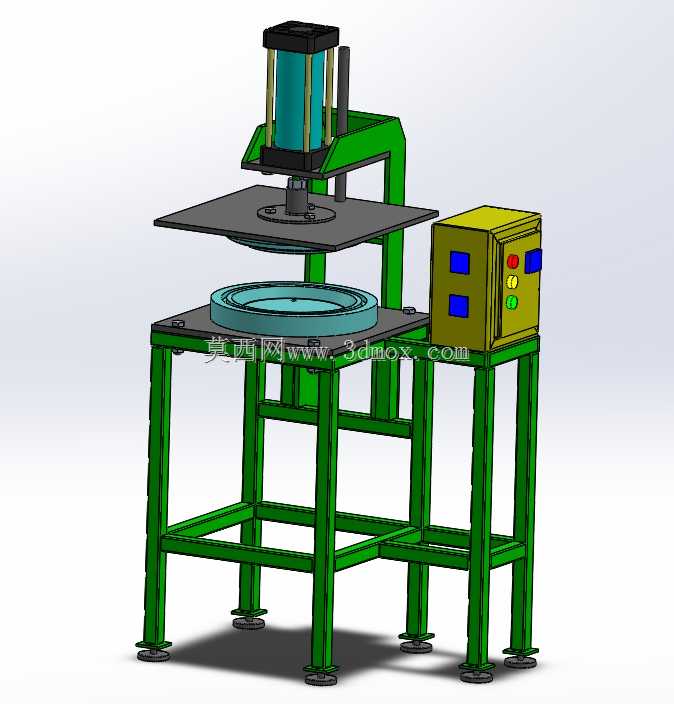

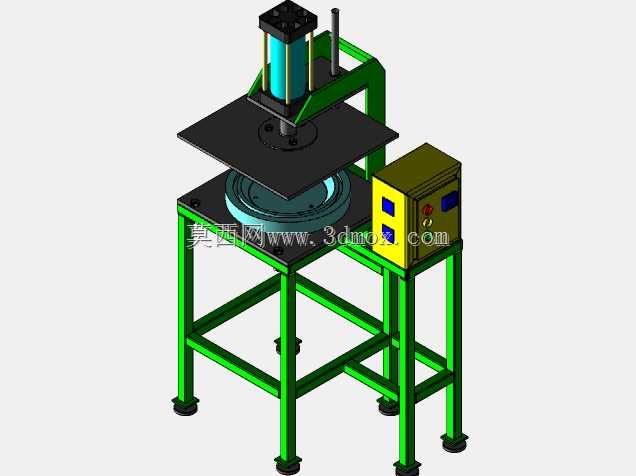

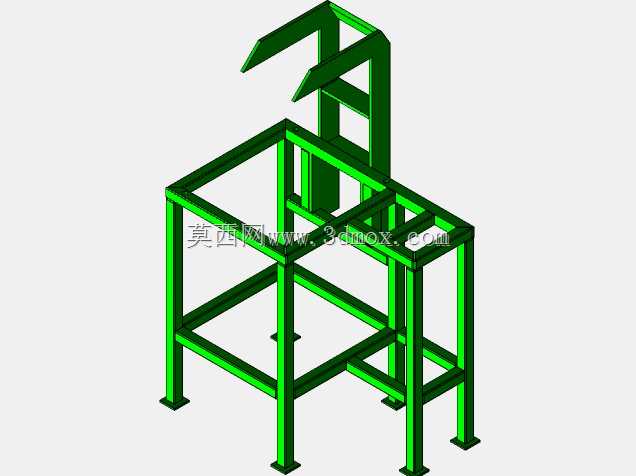

　　这套立式气动压合设备主要面向槟榔深加工环节的压制成型工序，在槟榔初加工后的果胚定型工序中承担核心作业功能，区别于传统手动压制的工装，该设备通过气动执行元件提供稳定压合力，可将预处理后的槟榔果胚在定型模具内压至工艺要求的厚度与形态，避免果胚回弹导致的外形不统一问题，适配规模化食品加工车间的连续作业需求。从结构布局来看，设备采用C型开式机架设计，主体支撑框架采用标准方管焊接成型，底部配置可调脚杯，可适应车间地面的不平整工况，安装时仅需预留1200mm*800mm的地面操作空间，机架总高度控制在1600mm左右，操作台面距离地面高度为850mm，符合人工上下料的人机工程学尺寸要求，操作人员无需过度弯腰即可完成待压工件的摆放与成品取出作业。

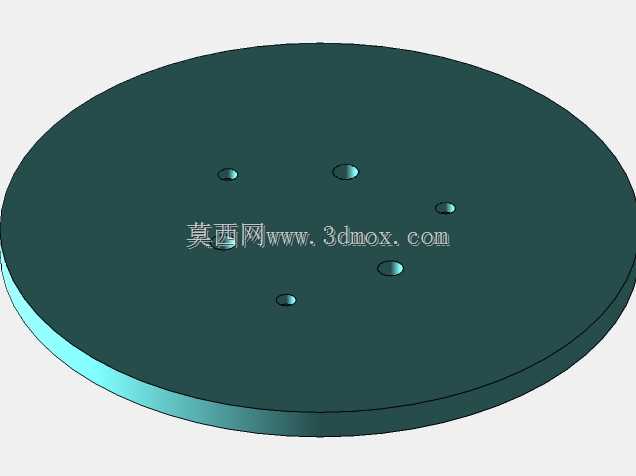

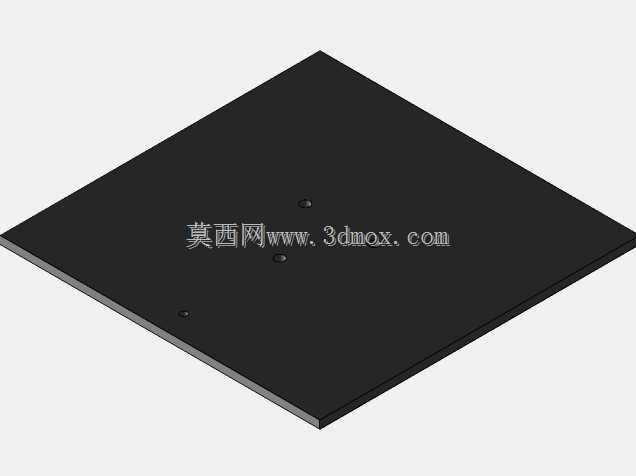

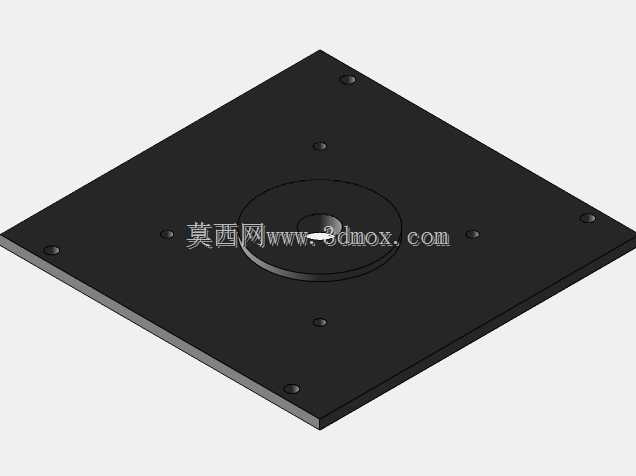

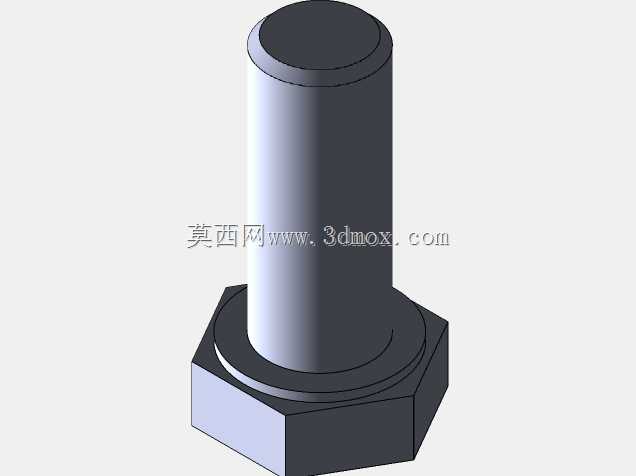

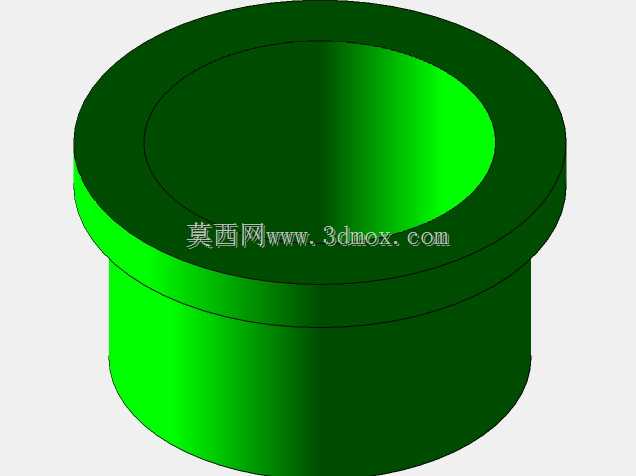

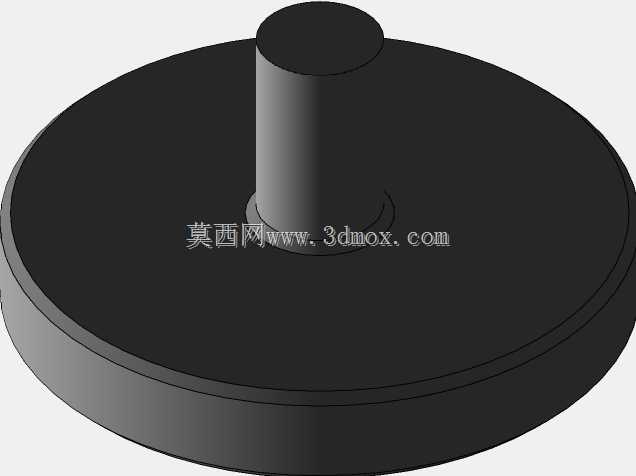

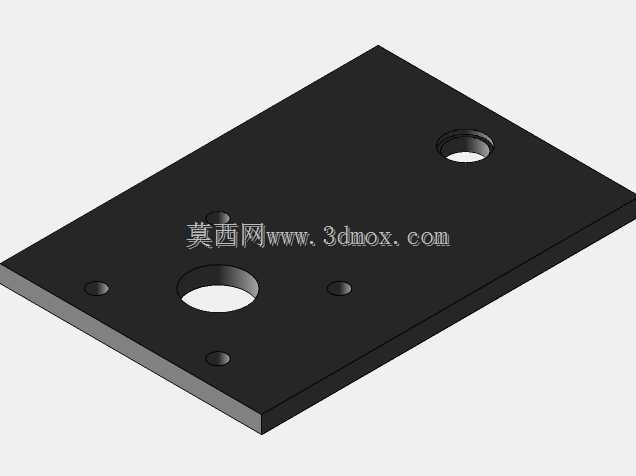

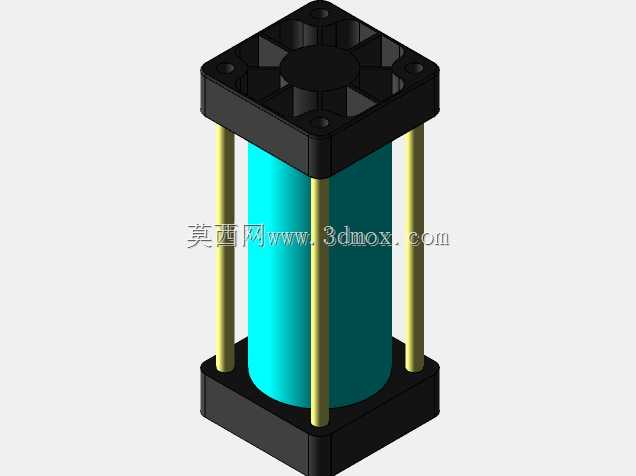

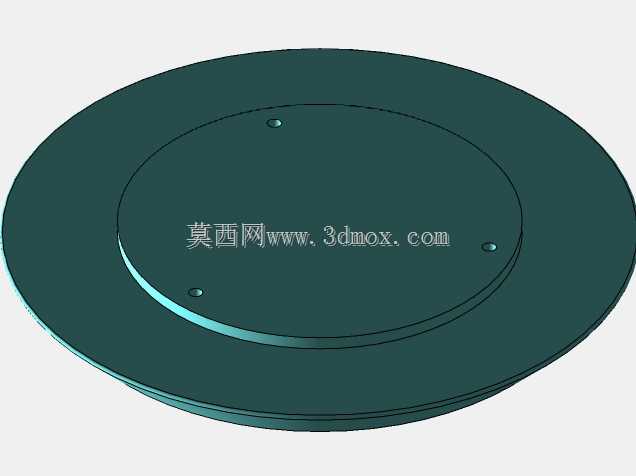

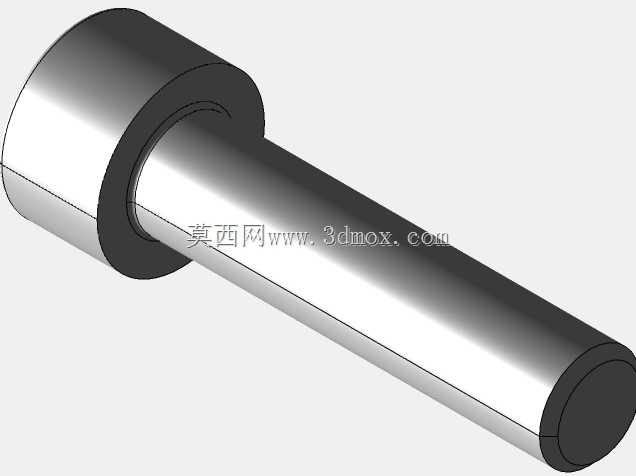

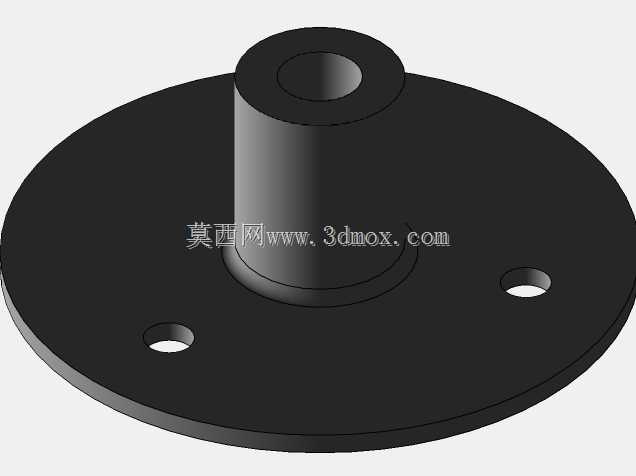

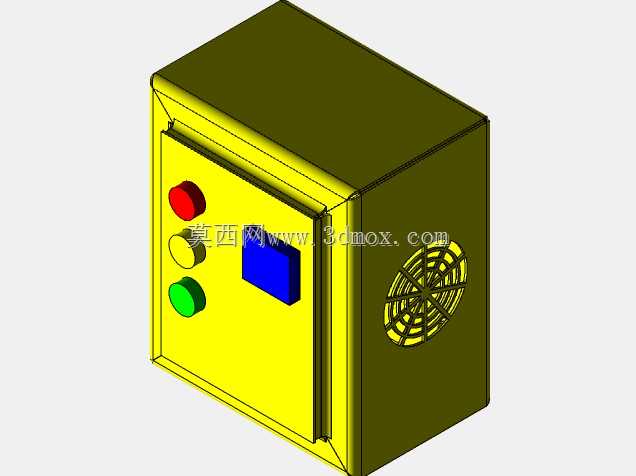

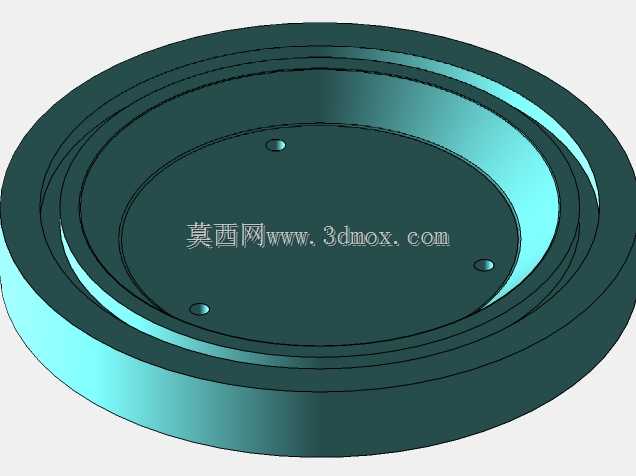

　　设备的压合执行单元采用立式安装的标准气缸作为动力源，气缸通过法兰板固定在机架上部的悬臂位置，气缸活塞杆端部连接上压合平台，平台表面做铣平处理保证压合面的平面度公差控制在0.1mm/m范围内，下压合工位配套定制的环形定位模具，模具可根据不同规格的槟榔压型需求快速更换，模具通过定位销固定在下工作台面，换型时仅需松开压紧旋钮即可完成拆装，无需复杂的调校步骤。设备的控制单元独立安装在机架右侧的悬臂支架上，电控箱采用冷轧钢板折弯成型，表面做喷塑处理，箱体上设置启动、停止、急停按钮以及气压状态指示灯，气路控制元件集成在电控箱内部，包含气源处理三联件、电磁换向阀、节流阀等元件，可通过调节节流阀开度控制气缸下压与回升的运行速度，

　　避免压合速度过快导致果胚破损，同时可根据工艺需求调整气源压力，实现压合力的无级调节，适配不同含水率槟榔果胚的压制需求。设计过程中重点考量了机架的刚性表现，C型悬臂的根部做了加强筋焊接处理，避免满负载压合时悬臂出现形变导致上压合面倾斜，上下压合平台的平行度通过装配时的配磨调整保证，确保压合过程中整个工作面受力均匀，不会出现局部压力过大导致的果胚压溃问题。设备的气路走线全部沿机架方管内部排布，外部仅预留气源接入接口，车间部署时仅需将压缩空气管路接入设备侧部的气源接头，接通控制电源即可投入使用，无需复杂的现场安装调试。在实际生产场景中，该设备可搭配单人操作工位使用，单次压合作业周期可控制在3秒以内，相比传统手动杠杆式压制工装，

　　作业效率提升4倍以上，同时压合后的产品外形一致性更好，可有效降低后续选品环节的人工筛选成本。设备的工作台面周边预留了废料收集槽的安装位置，压合过程中渗出的果胚汁液可通过槽体导流至下方的收集容器，避免污染车间地面，日常清洁时仅需擦拭工作台面即可完成维护，设备的所有运动部件均做了防锈处理，适配食品加工车间的潮湿作业环境，气缸活塞杆采用不锈钢材质，避免长期使用出现锈蚀污染物料的问题。
