半入耳式真无线蓝牙耳机及充电仓结构设计

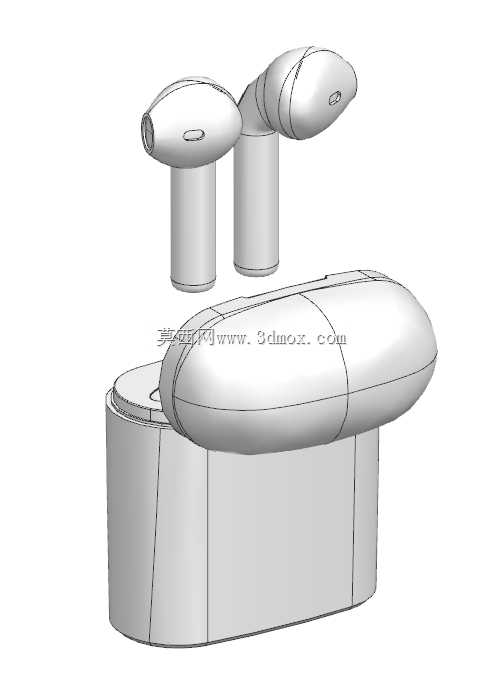

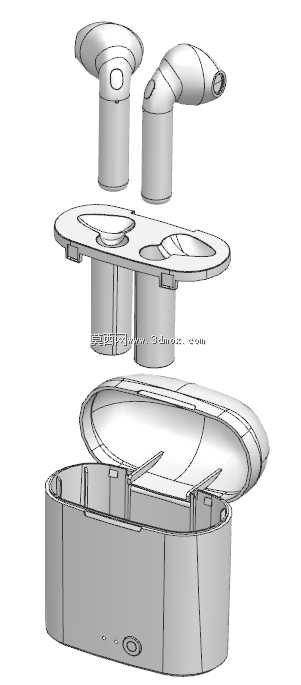

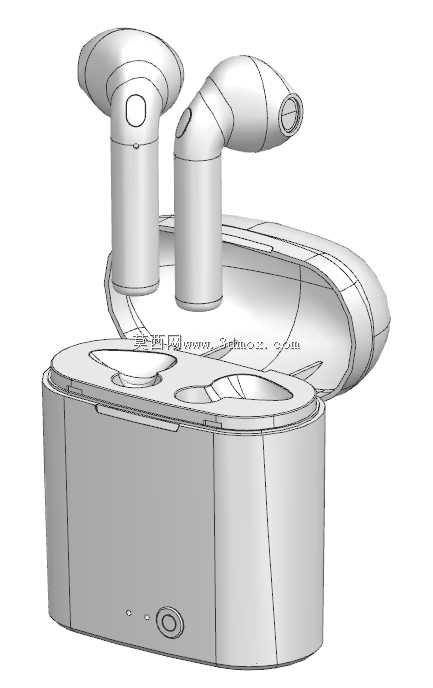

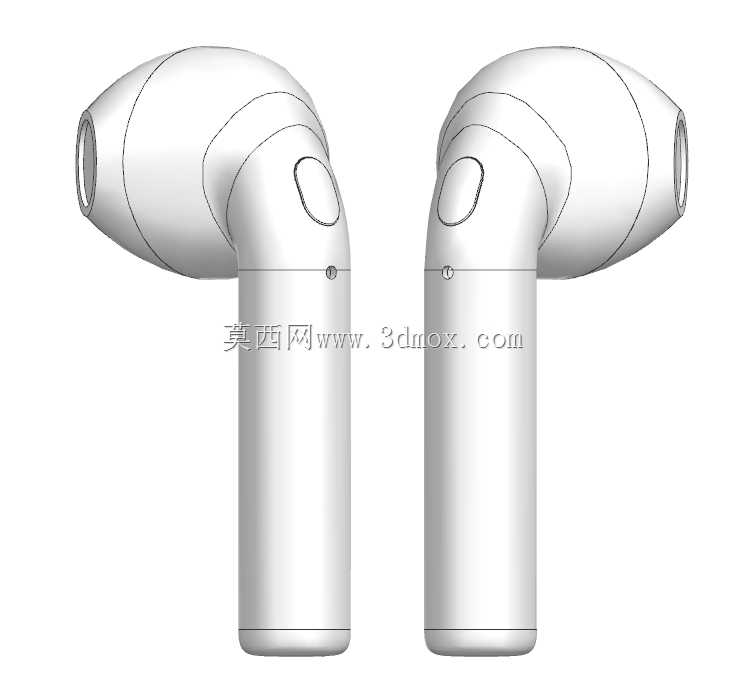

　　日常通勤、办公通话、运动休闲等场景中，真无线蓝牙耳机已经成为普及率极高的个人音频设备，这套三维结构完整还原了半入耳形态耳机搭配翻盖式充电仓的整套硬件结构，可直接用于消费电子类产品的结构验证、外观手板打样以及内部元器件堆叠参考。从实际使用需求出发，耳机本体采用半入耳佩戴形态，耳塞部分的曲面弧度完全贴合人体耳甲腔的生理轮廓，没有入耳式耳机的耳道压迫感，长时间佩戴也不会产生明显胀痛感，耳机柄的长度控制在合理区间，既不会因为过长导致佩戴时晃动感明显，也不会因为过短造成取放、触控操作的不便，耳机柄末端预留了麦克风拾音开孔的结构位置，可满足通话降噪时的拾音需求，耳机出音嘴位置做了限位台阶，可适配常规尺寸的防尘调音网，

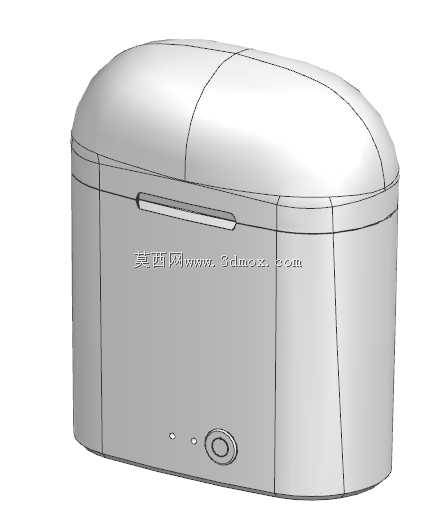

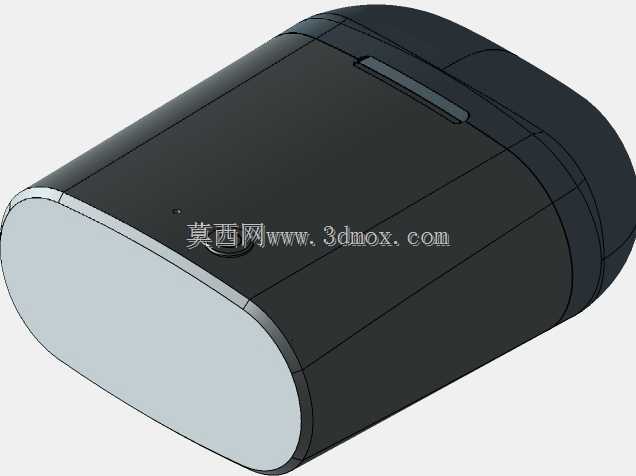

　　避免异物进入耳机内部的发声单元腔体。耳机内部的结构预留了足够的堆叠空间，可容纳纽扣式锂电池、蓝牙天线、发声动圈单元、触控感应模组以及主控电路板，各元器件之间的隔筋位置做了0.3mm的壁厚预留，既可以保证结构强度，也能避免元器件之间产生信号干扰。配套的充电仓采用圆角长方体的整体形态，边缘做了R2.5的圆弧过渡，握持时不会有硌手的棱角感，仓盖采用转轴式翻转结构，转轴位置的阻尼结构预留了安装位，可实现开盖时的悬停效果以及合盖时的磁吸吸附定位，仓体内部的耳机放置槽完全匹配耳机的外形轮廓，放入后可以实现精准定位，不会因为晃动产生异响，每个放置槽底部都预留了充电顶针的安装孔位，可实现耳机放入后的自动充电导通。仓体内部的空间做了合理分区，

　　一侧预留了大容量软包锂电池的放置位，可满足耳机多次完整充电的续航需求，另一侧预留了充电管理电路板、功能按键以及状态指示灯的安装位置，仓体侧面的功能按键做了下沉式设计，避免放置在包内时出现误触，底部的Type-C充电接口位置做了沉台设计，可保证充电插头插入时的配合间隙符合行业通用标准。整套结构的壁厚控制在1.2mm-1.8mm之间，完全适配常规的注塑成型工艺要求，所有的卡扣配合位置都做了0.2mm的拔模斜度，装配间隙预留0.15mm，既可以保证装配后的紧密性，也不会出现装配卡顿、缝隙不均的问题，充电仓的合模线位置设置在产品侧面的中心位置，后续做表面处理时可以很方便地处理合模线痕迹，保证外观的一致性。从安装边界来看，

　　单只耳机的最大外径控制在17mm以内，耳机柄长度为38mm，整体重量可控制在4.5g以内，不会给耳部带来过大的负重感；充电仓的整体长宽高尺寸控制在62mm48mm25mm以内，可轻松放入牛仔裤口袋或者小型随身包内，不会占用过多的携带空间。在结构设计的过程中，充分考虑了日常使用中的跌落防护需求，耳机和充电仓的边角位置都做了加厚处理，内部的电池、电路板等核心元器件周围都设置了缓冲筋位，1.2米高度自由跌落至硬质地面时，不会出现外壳开裂、元器件移位的问题。同时，耳机本体的接缝位置、充电仓的仓盖配合位置都做了错位防水结构，可实现日常泼溅、运动出汗场景下的基础防护能力，满足日常使用的环境适应性要求。这套结构没有做多余的异形设计，所有曲面都采用G2连续过渡，既保证了外观的流畅感，也降低了后续模具加工的难度，手板打样时可以直接采用CNC加工或者3D打印的方式快速制作样件，验证装配关系和佩戴舒适度，不需要对结构做额外的调整修改。
