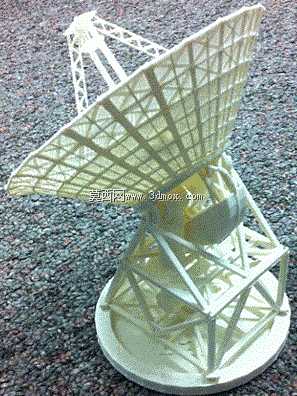

深空探测大口径抛物面射电天线结构

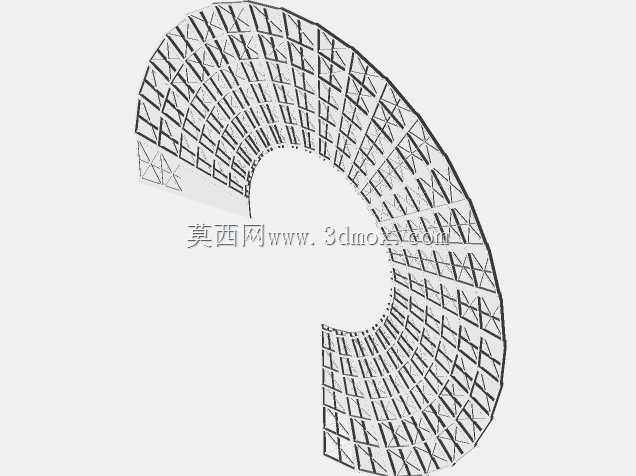

　　该抛物面天线结构主要应用于深空探测领域的地面测控通讯场景，承担深空探测器下行数据接收、上行指令发射的核心通讯功能，同时可兼顾射电天文观测任务，在行星探测、月球探测、深空导航等场景中是地面站的核心硬件载体。从结构设计逻辑来看，整体采用桁架式主反射面支撑方案，主反射面为标准旋转抛物面构型，通过空间桁架结构实现反射面的形面精度保持，避免大尺寸结构在自重、风载、温度交变工况下产生超出允许范围的形变，保证电磁波反射汇聚的精度要求。主反射面的背架采用三角形空间桁架布局，这种结构形式在保证整体刚度的前提下，能够最大程度降低结构自重，减少俯仰驱动机构的负载，同时桁架杆件采用等截面型材设计，便于加工装配与后期维护更换。

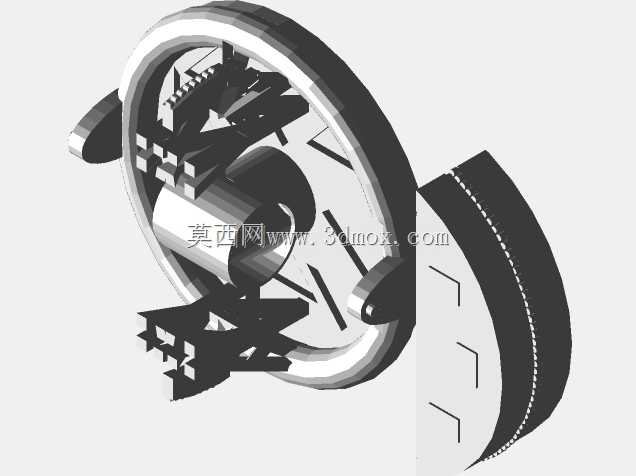

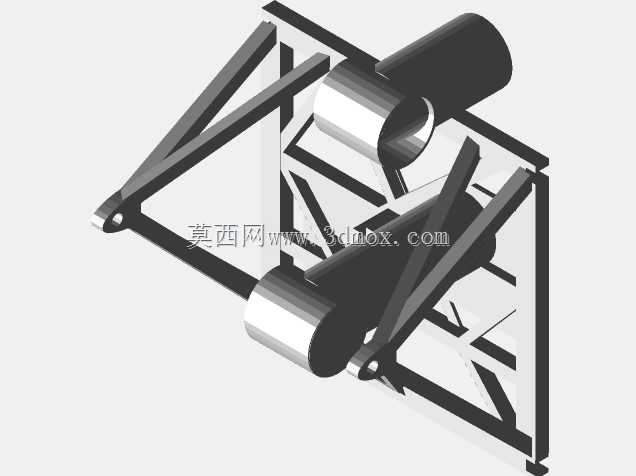

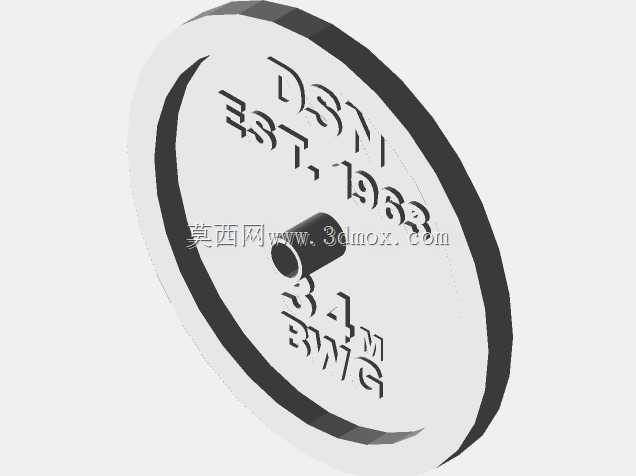

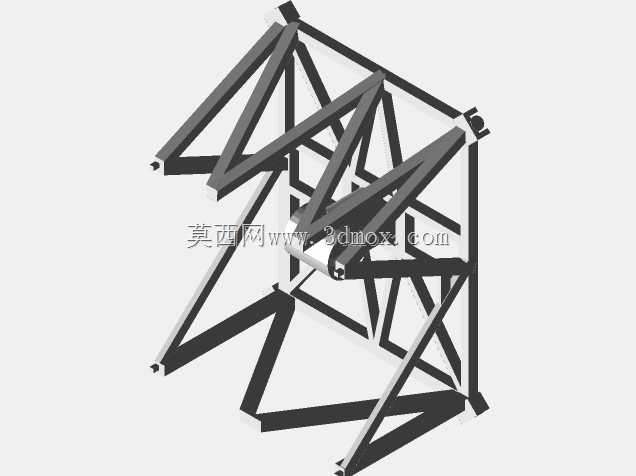

　　天线的俯仰支撑结构采用双立柱支撑的转台布局，反射体通过两侧的俯仰轴与下部方位转台连接，俯仰轴的同轴度设计是结构装配的核心控制要点，直接影响天线指向精度与驱动过程的平稳性。下部的方位底座采用圆形回转支撑结构，内置回转支承与驱动齿轮副，可实现360度全范围方位转动，配合俯仰机构的角度调整，能够覆盖整个可视天区的目标跟踪需求。底座的支撑框架同样采用桁架式焊接结构，底部设置环形安装法兰面，安装时需要匹配土建基础的预埋螺栓位置，保证整体安装后的水平度偏差在设计允许范围内，避免倾斜带来的指向误差。从安装边界来看，该类大口径天线的土建基础需要预留足够的安装空间，方位底座的安装平面需要做硬化处理，同时周边不能有高大遮挡物，避免遮挡信号接收路径；

　　天线转动过程中，反射面边缘的运动包络需要与周边建筑、设施保持足够的安全距离，防止转动过程中发生碰撞。在功能特性层面，该结构的设计充分考虑了户外长期服役的工况要求，所有桁架杆件的连接节点均采用螺栓连接或焊接后做防腐处理，能够适应高低温交变、雨雪、大风等复杂户外环境；反射面的面板单元采用分块设计，单块面板可独立拆卸更换，降低后期维护成本，分块面板的拼接精度通过背架上的调整机构进行校准，保证整体反射面的形面误差满足高频段信号的接收要求。设计过程中，需要重点核算不同俯仰角度下的结构重心偏移量，匹配对应的俯仰驱动配重或驱动扭矩参数，避免出现驱动负载过大或者重心失稳的问题；同时要对风载工况下的结构变形量做有限元仿真校核，

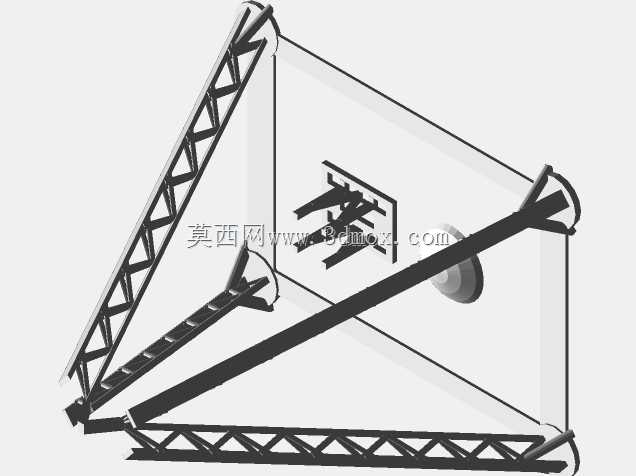

　　确保在额定风速下结构形变不会导致信号接收增益下降超出阈值，极端大风工况下结构不会发生倾覆或塑性变形。另外，天线的馈源支撑结构位于反射面的焦点位置，通过多根支撑杆与反射体背架连接，支撑杆的布局需要避开信号传输路径，同时保证足够的刚度，避免馈源在天线转动过程中出现晃动，影响信号接收的稳定性。整个结构的装配遵循从下到上的顺序，先完成方位底座的安装校准，再装配俯仰支撑结构，之后吊装主反射面背架，最后分块安装反射面板并校准形面，整个过程需要多次测量调整，保证各运动副的间隙在设计范围内，转动过程无卡滞、异响。
