手持气冷式二保焊枪精细结构

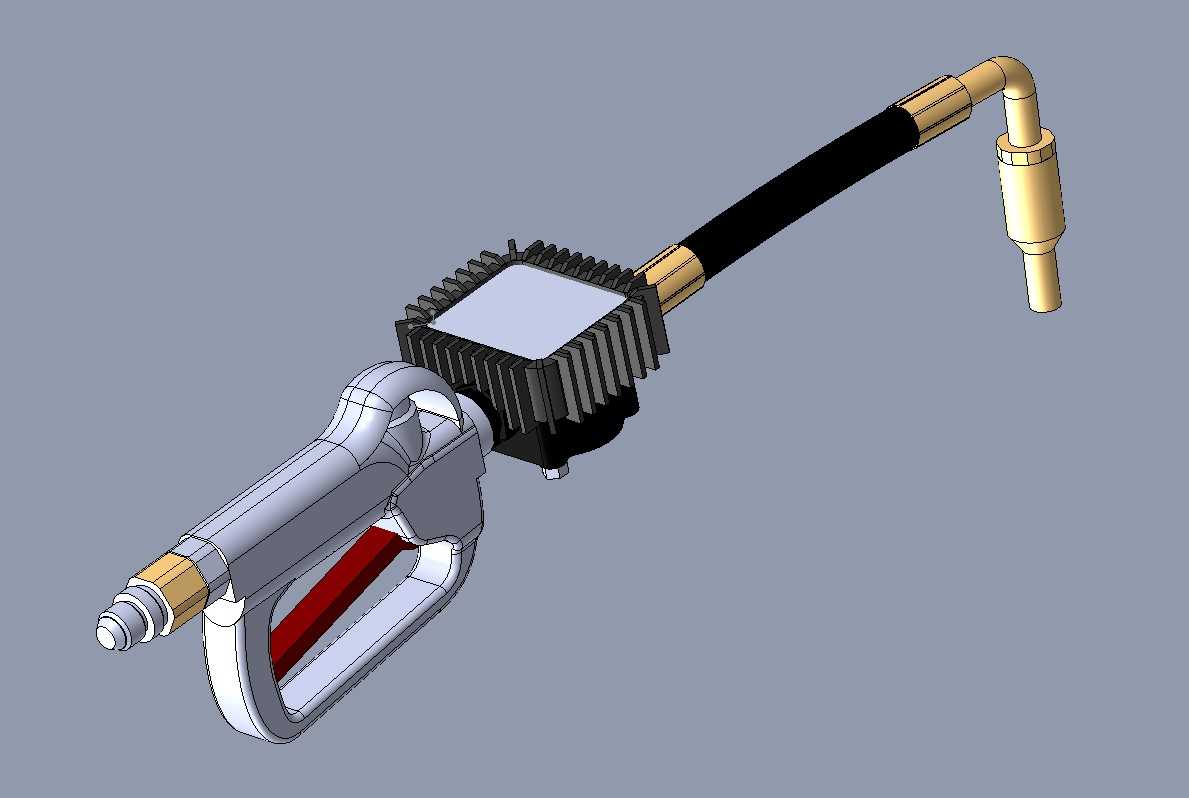

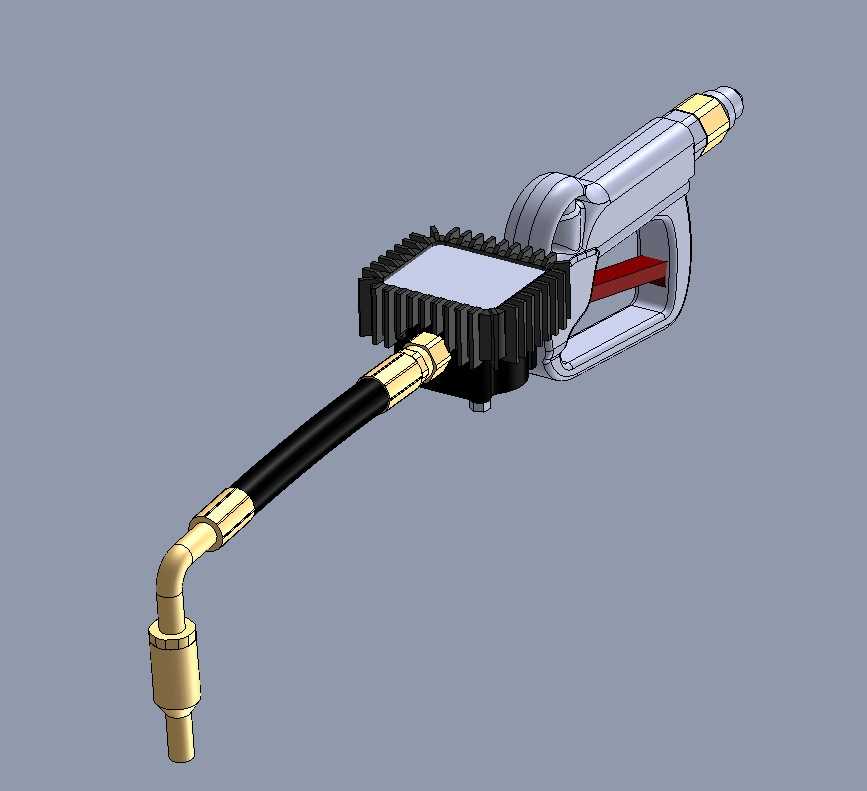

　　这套手持焊接作业终端的三维结构，围绕车间连续焊接工况下的握持操作、导电送丝、气体保护与热量散逸进行完整表达。模型主体由枪柄、扳机、散热段、柔性电缆总成、弯管导电杆和端部喷嘴组成，各零件之间的装配关系清晰，适合作为焊接工装设计、维修备件测绘或手持设备人机结构分析的参考。

　　从实际使用场景看，这类焊枪多用于钢结构件、车架、支架、钣金箱体以及小型零部件的熔化极气体保护焊接。操作者单手握持枪柄，通过食指控制扳机触发送丝、通电和供气；前端弯管将焊丝和保护气导向焊缝位置，喷嘴在电弧区域形成稳定气罩，减少空气侵入造成的气孔和氧化。枪体后方连接黑色柔性电缆，内部兼顾导电、送丝软管与气路通道，外部护套承担耐磨、抗弯折和绝缘作用，能够适应工位变换、工件翻转以及近距离仰焊、立焊等操作姿态。

　　结构设计上，枪柄采用枪式握把轮廓，握持区留有较大的手指包络空间，扳机位于握把前侧，按压行程与手部自然弯曲方向一致。握把内侧红色构件可理解为扳机连杆或绝缘衬垫区域，既体现装配层次，也提示在高频按压动作下需要控制杠杆间隙和回弹可靠性。枪柄前端金属接头与电缆总成对接，接头处采用阶梯圆柱和六角压紧特征，便于传递拉力、密封气路并限制软管扭转。

　　中部散热段是模型中较醒目的功能区域，外部布置密集鳍片，内部与导电、过气通道相连。气冷式焊枪不依赖独立水冷循环，而是依靠保护气流经枪体以及外壳鳍片扩大换热面积，把弯管和导电杆附近积累的热量向周围空气扩散。鳍片高度、片距和外廓尺寸需要在散热能力与握持重量之间平衡：片距过小容易被车间粉尘和飞溅物堵塞，片高过大则增加枪体前部重量，长时间焊接会加重手腕负担。该结构将散热块布置在握把与弯管之间，既靠近热源，又避免高温区域直接贴近手掌。

　　前端弯管采用近似九十度的黄铜色导电杆结构，端部为可拆卸喷嘴和导电嘴组合。弯管角度决定了操作者观察电弧的视线和喷嘴到达角，在角焊缝、搭接焊缝以及受限空间焊接时，弯管外形不能与工件边缘发生干涉。导电嘴位于最前端，中心孔承担焊丝导向，孔径与焊丝直径需要匹配；喷嘴外圆形成保护气出口，其内径、端面距离和气流扩散状态直接影响保护效果。模型中将端部细杆、阶梯接头和弯管分段表达，便于拆解检查易损件更换路径。

　　外形与安装边界方面，整枪呈长条形斜向布置，握把位于后下方，电缆向后延伸，弯管朝向前上方。手持区域应保证手套状态下仍能完全握持，握把外缘不宜出现尖锐棱边；扳机与握把间隙需容纳戴手套后的手指厚度。散热块外廓虽然带有鳍片，但在模型中保持规则矩形包络，便于在工位夹具、挂枪支架或机器人旁置枪座中设计容纳空间。电缆出线端需要保留弯曲半径，过短的直线段会使护套在根部反复折损，因此现场布置时应让电缆自然下垂并避免被工件踩踏。

　　从建模细节看，金属导电件以圆柱、台阶、六角和弯管特征为主，适合车削和标准件装配；散热鳍片采用规律阵列，体现热交换面积扩展思路；握把曲面则强调手掌贴合和扳机操作空间。各模块之间通过螺纹、压套、卡箍或插接方式连接，既满足导电与过气的连续性，也考虑喷嘴、导电嘴、软管等部位的维护更换。整体结构没有复杂的箱体传动，设计重点在于人机姿态、热管理、易损件寿命以及管线抗疲劳，是典型面向车间连续作业的手持焊接终端。
