双工位自动焊锡作业设备结构设计

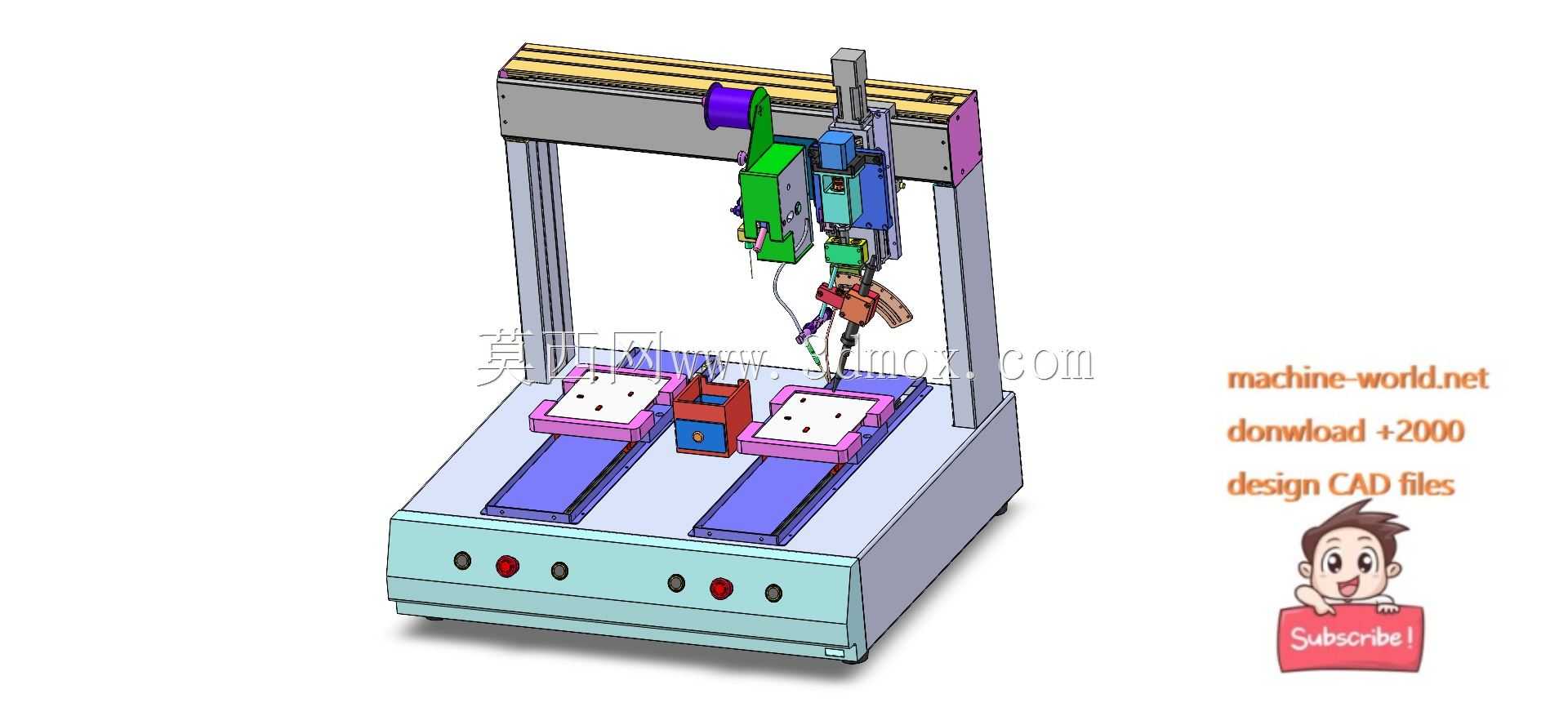

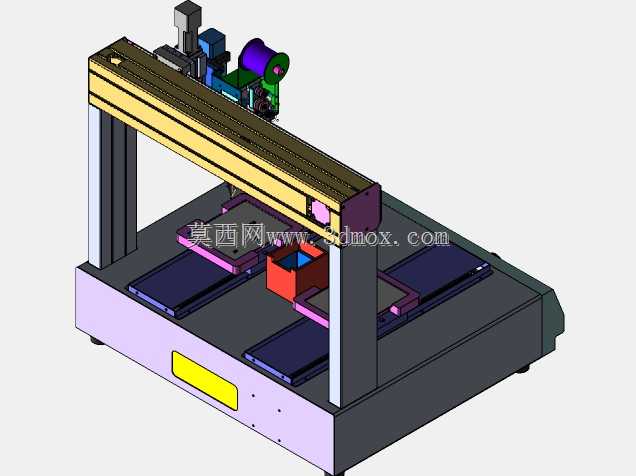

　　在消费电子、汽车电子、医疗电子等领域的板级组装工序里，焊锡作业长期面临人工作业一致性差、焊剂挥发危害操作人员健康、小批量多批次换型效率低的痛点，这款双工位自动焊锡设备的结构设计，正是围绕产线实际作业的痛点展开。从整体布局来看，设备采用龙门式三轴传动架构，X轴横梁横跨两个平行布置的工位平台，Z轴搭载焊锡执行模组，Y轴集成在每个工位的滑台结构上，两个工位可交替完成上下料与焊接作业，将设备的有效稼动率从单工位设备的不足50%提升至85%以上，避免了焊头等待上下料的空行程浪费。

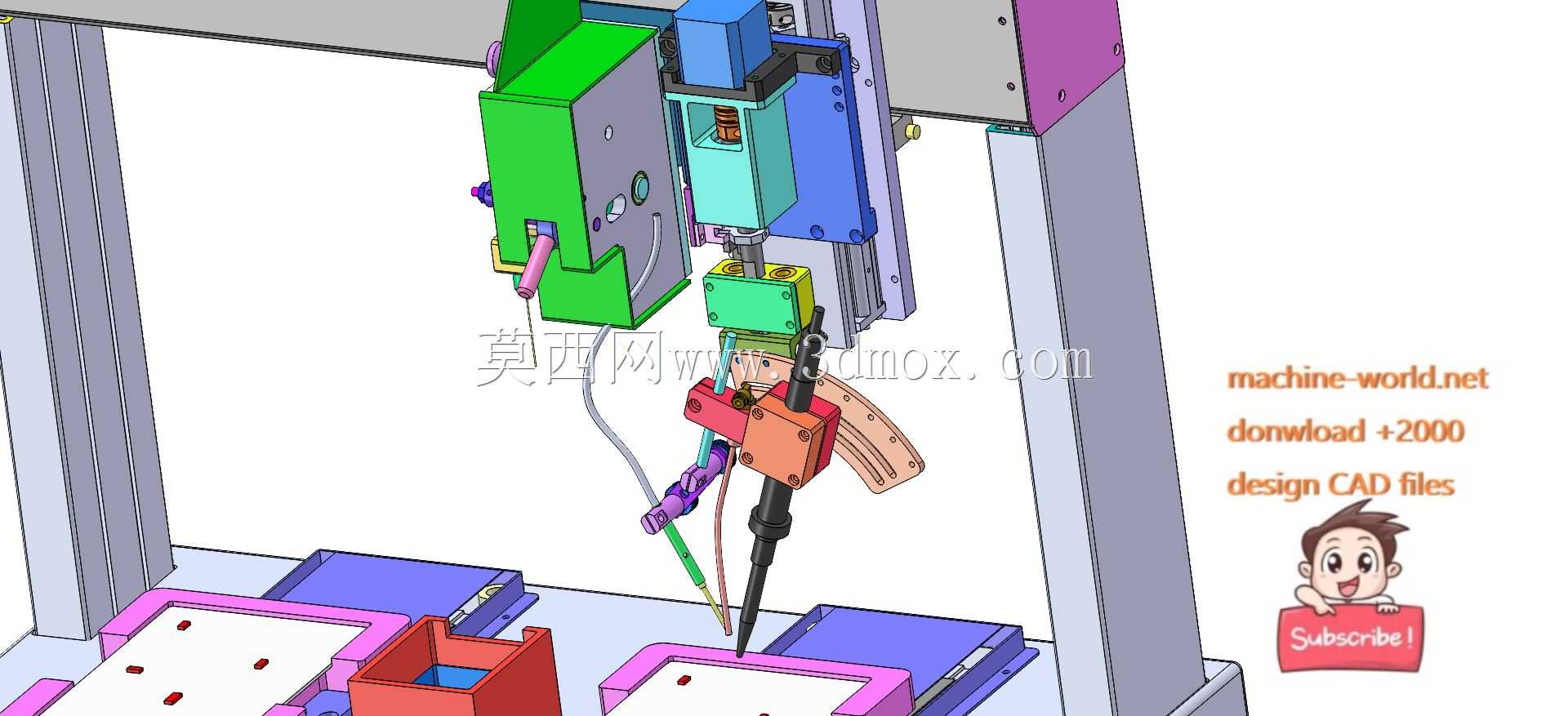

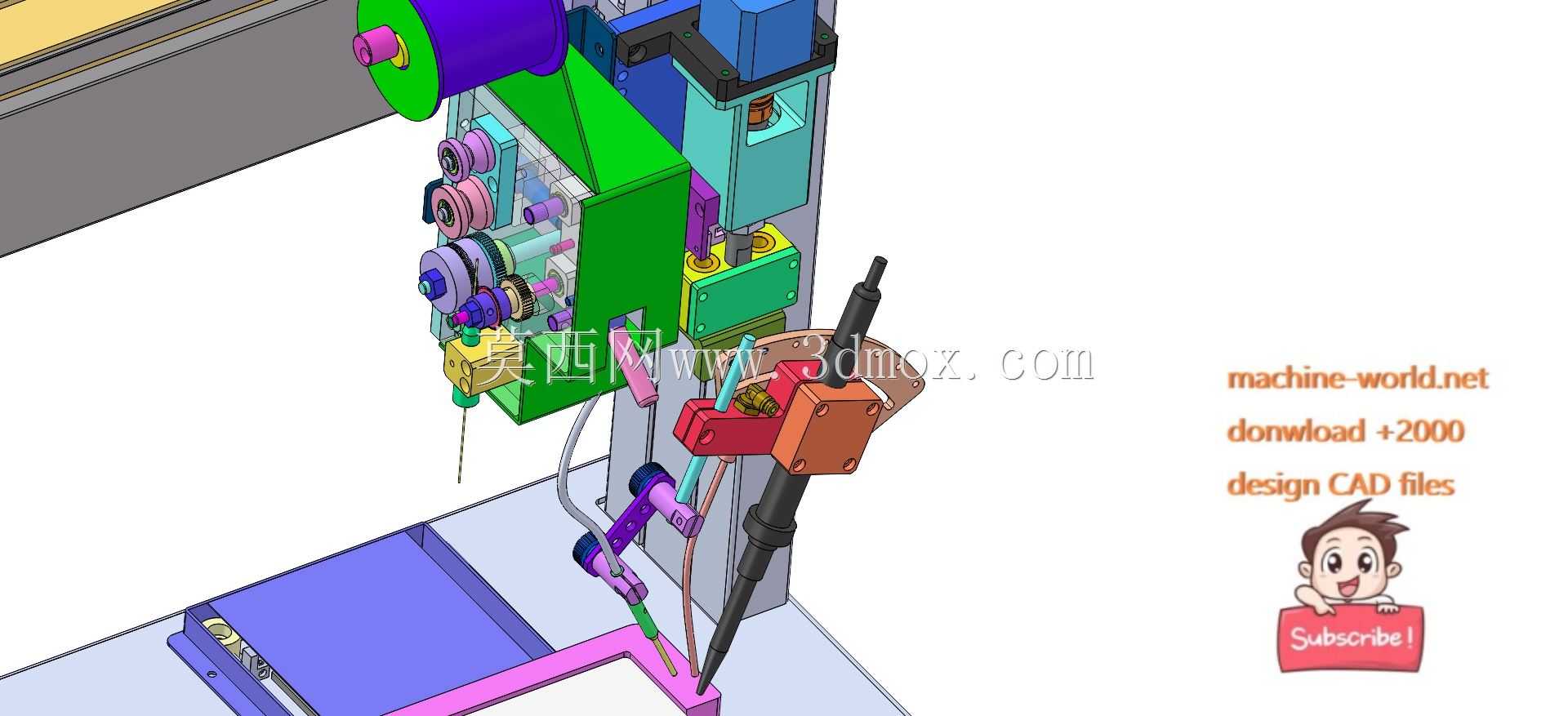

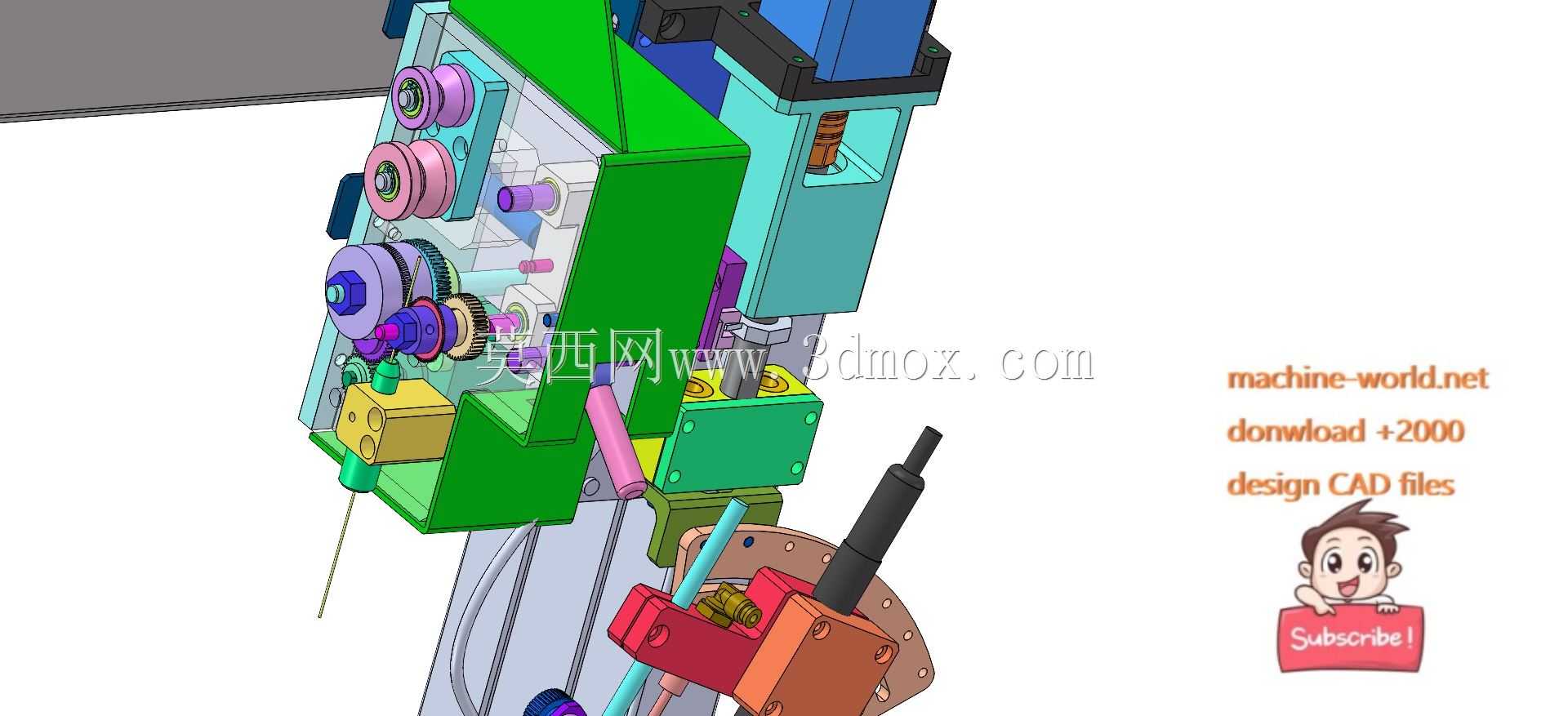

　　从功能特性上看，该设备的焊头模组集成了送锡机构、温度控制模块、角度调节结构，可针对电容、LED、接插件、线缆端子、开关、充电接口、电声器件、PCB板等不同类型的焊件，调整焊头的下探角度、送锡速度、焊锡点大小，适配不同引脚间距、不同焊盘尺寸的焊接需求。设备的操作控件全部集成在底座正面的面板区域，急停、启动、复位按钮布局符合一线操作人员的操作习惯，底座内部预留了控制板、气路元件、走线槽的安装空间，所有传动线缆均采用拖链防护，避免长期往复运动造成线缆磨损。

　　设计过程中，首先考虑的是安装边界与车间适配性，设备整体占地尺寸控制在常规小型自动化设备的适配范围内，不需要对现有产线的工作台做大规模改造，可直接放置在标准防静电工作台上使用，整机重量控制在单人可借助辅助工具移位的区间，方便产线换型时调整设备位置。两个工位的工装板采用快拆设计，可根据不同产品的PCB定位需求快速更换定位治具，不需要重新校准设备的坐标原点，换型时间可控制在10分钟以内，适配多品种小批量的生产场景。

　　在结构精度设计上，X、Y、Z轴的传动均采用线性导轨搭配精密丝杆的组合，重复定位精度控制在±0.02mm以内，可满足0402、0603等小型贴片元件的引脚焊锡精度要求，避免虚焊、连焊、偏焊等不良问题。焊头的温度反馈采用闭环控制，温度波动范围控制在±5℃以内，可根据不同焊锡丝的熔点调整作业温度，避免温度过高烧坏PCB板上的热敏元件，或是温度过低造成焊锡浸润不良。设备的焊锡烟雾收集接口预留于Z轴模组侧方，可外接车间的烟雾净化系统，直接将焊剂挥发产生的有害气体抽排走，减少对作业环境的影响。

　　从实际使用场景来看，该设备除了完成常规的焊锡作业外，平台的机械结构还可通过更换末端执行模组，拓展为自动锁螺丝、点胶、小零件装配等作业用途，只需要更换Z轴的末端工具、重新调用对应作业程序即可，不需要对设备的主体框架做改动，提升了设备的复用性。在安全设计上，设备的运动区域外围预留了安全光栅的安装位，可在操作人员误伸入作业区域时立即暂停设备动作，避免机械伤害；两个工位分别设置独立的启动按钮，操作人员在其中一个工位完成上下料后按下启动按钮，设备会自动判断工位状态，在另一个工位作业完成后自动切换至该工位执行焊接流程，不会出现误动作。

　　底座的结构设计采用加厚钣金折弯焊接成型，底部配备可调脚杯，可根据地面的平整度调整设备水平度，避免长期运行过程中因设备倾斜造成传动部件的偏磨。所有的电气走线均采用强弱电分离布局，强电线路与信号控制线路分开布置在不同的走线槽内，避免电磁干扰影响设备的运行稳定性。送锡机构采用步进电机驱动，可根据焊接需求精确控制送锡长度，送锡管采用耐温特氟龙材质，避免焊锡过程中的热量造成送锡管变形卡锡。设备的Z轴模组设置了软限位与硬限位双重保护，避免焊头下探过量压坏PCB板或是撞坏焊头，在程序出错的情况下硬限位可直接切断传动动力，防止设备结构损坏。
