弹簧复位式凸轮从动传动机构设计

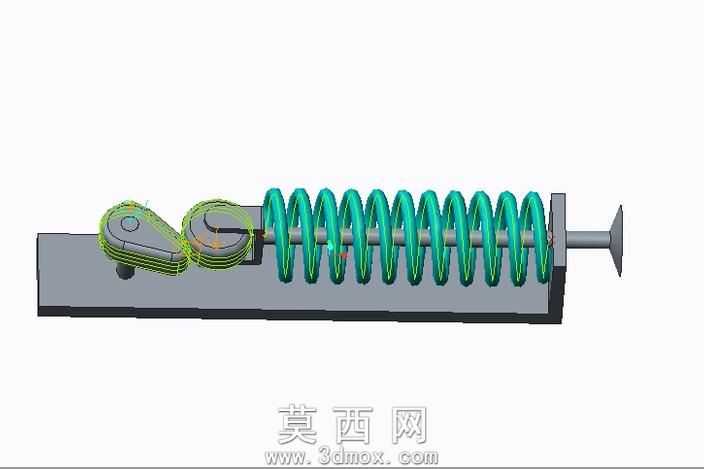

本作品为弹簧复位式凸轮从动传动机构的三维建模成果，建模过程严格遵循机械设计原理，先完成整体方案的结构拆解，将机构划分为凸轮组、从动摆臂、复位弹簧、导向基座、输出推杆五大核心模块，逐一进行零件建模。建模时首先绘制导向基座的二维草图，通过拉伸特征生成基座的主体承载结构，预留凸轮安装轴孔、摆臂铰接位、推杆导向通道的精准位置，保证各装配基准的同轴度与平行度符合机械装配公差要求。凸轮组建模采用参数化轮廓绘制方式，根据预设的从动件运动规律，生成凸轮的工作廓面，通过回转特征完成凸轮基体构建，同时对凸轮与摆臂接触的工作面做圆角过渡处理，减少机构运行时的接触应力集中。从动摆臂建模时，先绘制摆臂的异形轮廓草图，拉伸生成摆臂主体，分别完成与凸轮接触的滚子结构、与基座铰接的轴孔结构、与弹簧抵接的限位凸台的细节建模，保证摆臂摆动时的运动轨迹与设计预期一致。复位弹簧采用螺旋扫描特征完成建模，根据机构所需的复位预紧力计算弹簧的节距、中径、有效圈数参数，建模时准确还原弹簧的端部并圈磨平结构，保证弹簧装配后能稳定抵接在摆臂与基座端盖之间，提供可靠的复位驱动力。输出推杆采用拉伸特征生成杆身主体，端部设置与弹簧抵接的挡盘结构，杆身与基座导向通道采用间隙配合的尺寸设计，保证推杆往复运动时无卡滞。装配阶段采用自底向上的装配流程，先将凸轮轴、摆臂铰接轴装配固定在基座上，再依次装配凸轮、从动摆臂、复位弹簧、输出推杆与端盖，添加对应的转动副、移动副、接触约束，还原机构真实的运动关系。材质渲染阶段，为基座、推杆等承载零件赋予哑光灰铸铁材质，为凸轮、摆臂等运动零件赋予调质钢材质，为复位弹簧赋予弹簧钢的亮面金属材质，通过不同材质的质感区分，清晰呈现各零件的结构层次与功能分区。整体设计通过凸轮的连续回转，驱动从动摆臂往复摆动，配合弹簧的复位作用力，带动输出推杆实现规律的直线往复输出，可作为自动化设备中实现定时、定程动作的基础传动单元，建模过程中对各运动副的间隙、零件的强度结构都做了优化，保证机构运行平稳、传动精准，能够直观展示凸轮从动机构的工作原理与结构组成。
