弹簧质量阻尼系统动力学仿真三维建模

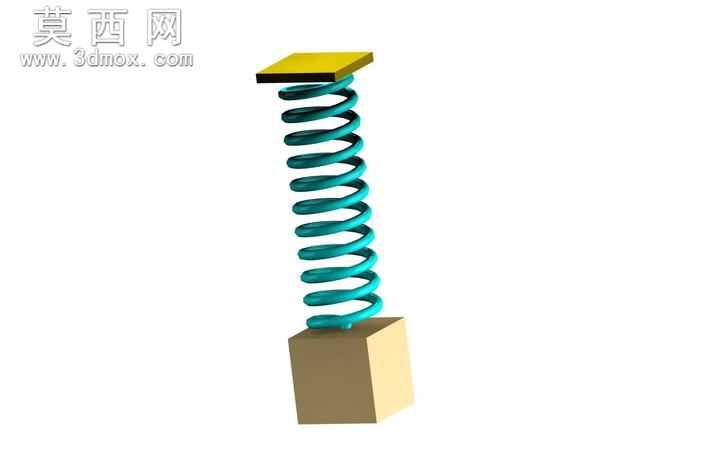

本次建模围绕弹簧-质量-阻尼经典动力学系统展开，首先梳理系统核心组成：上端承载平板、螺旋压缩弹簧、下端质量块三个核心构件，建模过程先从基础特征搭建入手，先绘制下端立方体质量块的基准草图，通过拉伸特征生成实体，对块体棱边做微小倒角处理，避免渲染时出现锐利边角的失真效果，同时赋予质量块哑光浅棕金属材质，调整材质粗糙度参数模拟铸铁配重块的表面质感，还原实际质量块的厚重视觉效果。接下来构建螺旋弹簧部分，先绘制弹簧上下端面的基准圆，通过螺旋线扫描命令生成弹簧的基础螺旋实体，设置符合常规压缩弹簧的节距、圈数参数，保证弹簧的螺旋升角、线径比例符合工程实际，弹簧材质选用亮面青绿色弹簧钢材质，调整金属反射度与高光参数，模拟弹簧钢表面经过氧化处理后的光泽质感，同时对弹簧上下端面做磨平处理，保证弹簧端面与上下构件的接触面完全贴合，符合实际弹簧的装配要求。随后搭建上端承载平板，绘制矩形草图拉伸为薄平板结构，赋予平板黄黑配色的工程警示面材质，平板下表面与弹簧上端面完全重合，添加装配约束保证平板仅能沿弹簧轴向做直线运动，限制其余方向的自由度。完成基础构件建模后，对系统添加动力学仿真约束，定义弹簧的刚度参数、阻尼系数参数，给质量块赋予对应密度属性以匹配设定质量，设置重力场环境参数，模拟系统受初始位移激励后的自由振动响应过程。渲染阶段采用柔和的顶光加侧补光方案，调整阴影柔和度参数，让弹簧的螺旋缝隙、构件接触位置的阴影过渡自然，避免出现生硬死黑阴影，同时调整相机视角为斜45度视角，完整展示系统的整体装配关系，让观看者可以清晰识别弹簧、质量块、承载板三个部分的连接结构。建模过程中重点保证各构件的尺寸比例协调，弹簧的自由长度、线径与质量块的尺寸匹配，避免出现比例失衡的问题，同时在构件接触位置添加微小的装配间隙模拟实际装配公差，让模型更贴近真实工程场景，后续通过动态分析模块可以直观观测系统在不同阻尼、刚度参数下的振动衰减过程，帮助理解二阶振动系统的响应特性。
