汽车保险杠内衬曲面结构造型设计

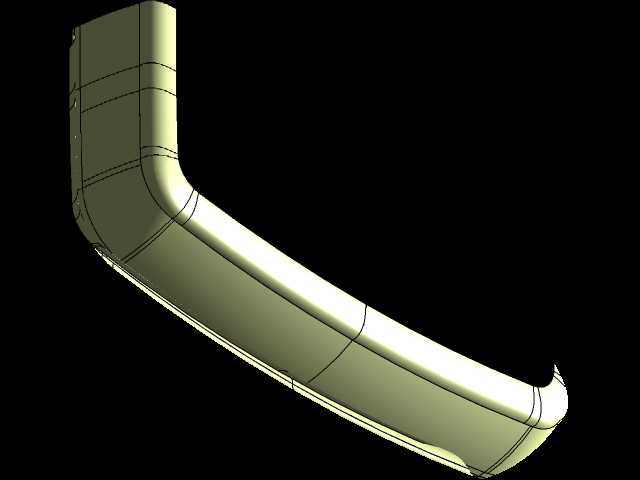

　　该作品呈现的是汽车前保险杠或后保险杠内部的长条形内衬构件，整体沿车身横向布置，形态随保险杠外轮廓形成连续弯曲的空间走向。构件一端带有较明显的上折段，用于向保险杠端部或翼子板安装区域过渡；中段为较长的弧形主体，承担吸能、支撑和外形约束作用；另一端逐渐收束并形成小曲率回弯，以适应保险杠边角处的包络空间。此类零件在整车前部或后部结构中并不直接暴露于外观面，却位于外蒙皮与防撞梁、吸能盒、安装支架之间，是低速碰撞、行人保护、装配定位和外观面刚度控制中的重要过渡件。

　　从实际装车场景看，保险杠内衬需要在有限的保险杠腔体内部完成多重任务。其外侧贴近保险杠外板，内侧面对防撞梁、泡沫吸能块、雷达支架、雾灯安装区或线束固定点，因此曲面不能只追求视觉流畅，还必须保证与周边件之间留有稳定间隙。模型中采用两个导向曲线控制主体走向，使长段构件在水平方向的弯曲和竖直方向的扭转能够同步表达；两个导向曲面则用于限定截面在不同位置的姿态，避免长条形曲面在扫掠过程中出现截面漂移。端部折角区域通过相切曲面进行衔接，保证弯折处光顺连续，减少后续结构细化时出现褶皱、尖边或曲率突变。

　　设计思路上，这类内衬不宜按简单等截面弯管处理。保险杠外形在车身宽度方向并非单一圆弧，靠近中央区域曲率较缓，靠近两侧拖钩、雾灯或转角位置曲率迅速增大，同时零件高度方向还会随保险杠分缝和离地高度变化。若仅用一条路径线进行扫略，端部往往无法满足与外板平行的距离要求；若分段硬接，则在碰撞受力传递和模具成型方向上容易形成薄弱转折。该造型通过导向曲线建立空间骨架，再以导向曲面约束截面法向，能够让构件在大弧度区域保持连续，在端部回弯处仍维持较均匀的截面宽度和壁厚趋势。

　　外形尺寸与安装边界需要结合整车保险杠腔体判断。长向主体通常横跨车身中部大部分宽度，端部向上转折后进入保险杠侧角，安装时需避让防撞梁端面、吸能盒螺栓、大灯下沿以及翼子板安装支架。构件背面应预留与吸能泡沫或支架贴合的平面区域，不能因曲面追求光顺而把安装面全部做成自由曲面；外侧则需与保险杠外板保持设定间隙，防止车辆振动或热胀冷缩时产生接触异响。对于带有雷达、喷嘴、线束卡扣的位置，后续结构设计还需在该曲面基础上增加局部凸台、卡扣座或削弱槽，因此基础曲面的连续性和可编辑性直接影响后期改型效率。

　　从工程建模角度看，该零件的难点在于长跨度曲面的形态控制。导向曲线决定零件在整车坐标系中的投影趋势，需同时校核X向离地间隙、Y向车身宽度包络和Z向与外板的贴合关系；导向曲面承担截面方位约束，尤其在弯头区域，可防止侧壁发生非预期扭转；相切曲面则把折角处的多段曲面连接成可用于抽壳、加厚和分模的连续几何。完成主体后，还需检查最小曲率半径、拔模方向、壁厚均匀性以及与碰撞吸能件的重叠关系。若曲率半径过小，注塑或成型时会出现表面缺陷；若曲面与外板间距不均，则可能在外观面上形成阴影或按压变形。

　　该造型适合用于汽车保险杠内部结构方案验证、曲面建模练习以及车身附件概念阶段的空间布置分析。它强调的不是单一实体特征堆叠，而是通过曲线、导向面和相切约束构建可调整的主曲面，再在此基础上向可制造、可装配的工程零件推进。对于结构设计人员而言，这种方法能够在车型前脸或后围造型频繁调整时快速重构内衬形态，使零件始终跟随外板变化，同时保留安装边界和吸能空间的基本要求。
