家用手持搅拌器曲面壳体结构设计

　　在小型厨用电动工具的结构开发流程里，手持搅拌类产品的外壳曲面往往是最先需要敲定的核心边界，它不像工业机架那样以方管和钣金拼接为主，所有握持区域、内腔避让、开关安装位都要顺着人手施力的轨迹走，稍有棱角突兀，长时间连续操作就会在掌根位置压出明显的硌痕。这套壳体结构从一开始就没有走常规直壁分模的路线，整体外轮廓从前端搅拌头对接位置向后逐步抬升，到握持区域形成一个完整的内凹握孔，握孔上下两条承力边的厚度差控制在两毫米以内，上边缘贴合食指与中指的第二指节，下边缘抵靠掌丘位置，整机竖直放置时重心落在握孔中心偏前的位置，操作人员单手提携时手腕不需要额外偏转角度。

　　从实际使用场景来看，这类手持搅拌设备既会在家庭厨房中用来打发蛋液、混合面糊，也会在小型餐饮门店的备料环节用来搅拌酱料、调和流质食材，操作人员往往需要在容器上方持续移动设备，有时还要倾斜机身把容器边角的物料刮拢，这就要求外壳不能出现突出的棱边阻碍手腕转动。壳体外侧的大面采用连续变曲率过渡，从顶部的平缓弧面向两侧侧壁顺滑收拢，侧壁靠近底部的位置略微向外扩出，既给内部的驱动电机留出了足够的散热空腔，也能在设备意外倾倒时让侧壁先接触台面，避免直接磕碰前端的搅拌轴输出端。

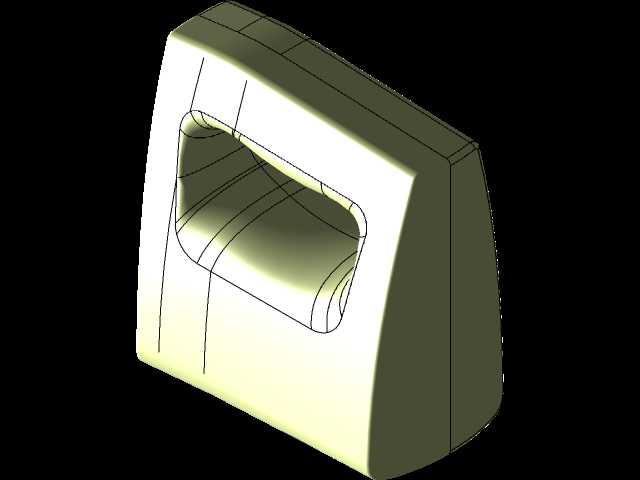

　　建模过程中，握孔的成型没有用简单的拉伸切除来完成，而是先沿着人手握持的姿态绘制两条独立的导向曲线，一条对应手指弯曲的内侧轨迹，另一条对应手掌贴合的外侧支撑轨迹，再通过多截面曲面命令把不同位置的轮廓断面沿两条导向线连续放样，断面之间的相切约束全程锁定，避免曲面在曲率变化较快的位置出现褶皱。初步生成的主体曲面会经过修剪命令把多余的延伸部分裁掉，再用分割命令把壳体沿分模方向拆成前后两个半壳，拆分线刻意布置在壳体侧面曲率最平缓的区域，后续模具开模时不会出现侧向抽芯的复杂结构，两半壳的对接边缘预留了均匀的止口配合宽度，装配后外表面不会出现明显的拼缝台阶。

　　内腔的结构设计同样要和外部曲面联动，电机安装腔的壁厚沿着电机外壳的圆柱面保持均匀，筋位从壳体内壁向电机支撑位放射状延伸，既可以把电机运转时的振动分散到整个壳体上，也能避免筋位堆积导致外表面出现缩痕。握孔内侧的曲面没有做额外的防滑凹槽，而是通过表面晒纹的方式增加摩擦系数，建模阶段只需要保证内侧曲面的曲率连续，后续纹理加工时不会出现局部纹理深浅不均的问题。搅拌轴伸出的前端位置，壳体端面预留了密封件的安装槽，槽位的深度和宽度按照标准密封圈的压缩量设定，防止液态食材从轴缝渗入电机腔。

　　安装边界方面，壳体前端的对接法兰和搅拌工作头的配合止口采用小间隙配合，径向间隙控制在零点一毫米以内，保证工作头装拆时顺畅且不会出现径向晃动；尾部的电源线引出孔布置在壳体后端的最低位置，设备悬挂放置时线缆自然下垂，不会在出线口位置形成积液。整机外壳的所有外露边角都做了圆角过渡，圆角半径随相邻曲面的曲率自动调整，没有出现半径突变导致的反光断层。扫略生成的边缘加强带沿着壳体侧壁的分模线环绕一周，把前后半壳的连接螺丝柱全部串联起来，螺丝锁紧时壳体的变形量被均匀分散，不会在局部出现凹陷。整个结构在满足内部电机、开关、走线空间全部容纳的前提下，把握持区域的截面尺寸控制在人手轻松合围的范围，兼顾了成型工艺性和长期操作的握持舒适度。
