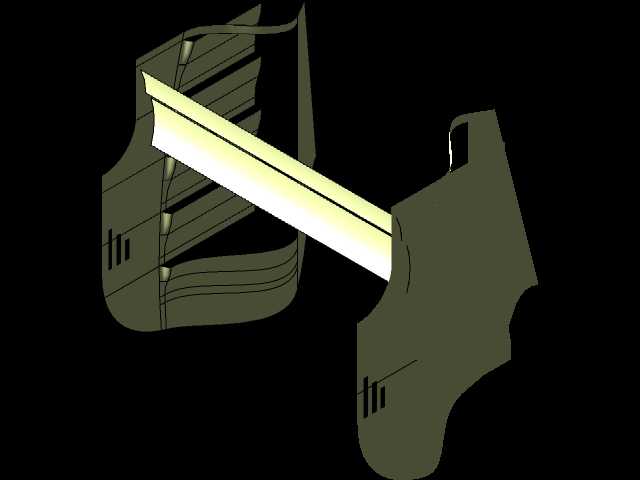

汽车后翼子板曲面结构三维设计

　　汽车后翼子板是车身外覆盖件中曲面复杂度较高的部件之一，其设计质量直接影响整车的空气动力学表现、外观装配精度以及行驶过程中的防飞溅防护效果。在实际整车装配场景中，后翼子板需要同时兼顾与后侧围内板、后保险杠、尾灯安装座、后轮罩外板、C柱下饰板等多个周边部件的装配间隙匹配，还要覆盖后轮上部的运动空间，避免车辆行驶过程中轮胎跳动、转向时与覆盖件发生运动干涉，同时阻挡车轮卷起的泥水、碎石击打车身后部结构，降低底盘与车身连接处的腐蚀风险。

　　从结构功能层面来看，该翼子板采用大曲率顺滑曲面过渡设计，主体曲面沿车身Y向（车宽方向）向外形成符合整车造型的外凸弧度，X向（车长方向）从C柱下沿平滑延伸至后保险杠安装边，Z向（车高方向）覆盖后轮拱上沿至侧围门槛上边界。设计过程中首先需要锁定后轮的运动包络边界，根据悬架跳动行程、最大转向角度预留足够的安全间隙，通常轮拱内侧与轮胎最大运动轨迹的间隙需要控制在25mm以上，兼顾防滑链安装、冬季轮胎更换后的空间冗余。曲面构建阶段以多段引导曲线为骨架，通过拉伸、扫掠、边界混合等操作生成基础曲面，重点控制曲面的G2连续曲率，避免后续钣金冲压工序出现起皱、拉裂缺陷，同时保证漆面喷涂后的光影效果符合整车造型的质感要求。

　　翼子板的安装边界采用翻边结构设计，上部与C柱内板通过点焊连接，翻边宽度控制在12-15mm，匹配车身焊装工位的焊枪操作空间；前部与车门框下沿的配合边设计有阶梯式止口，既可以提升安装定位精度，也能在车辆行驶时引导气流顺沿车身侧面流动，降低风阻系数；后部预留尾灯安装的定位孔与卡扣座，孔位公差控制在±0.2mm以内，保证尾灯装配后与翼子板的面差小于0.5mm、间隙均匀度偏差不超过0.3mm；轮拱边缘设计有内嵌式密封条安装槽，用于固定轮眉饰条或橡胶密封条，减少行驶过程中的风噪传递。

　　在建模逻辑上，该部件优先构建主体外观曲面，再通过曲面加厚生成1.2mm厚的钣金基体，这一厚度是兼顾车身轻量化与结构刚度的常用参数，既可以降低整车整备质量，也能满足日常使用中的抗凹性能要求，避免轻微剐蹭就出现大面积凹陷。针对曲面曲率变化较大的轮拱区域，设计有纵向加强筋结构，筋条高度3mm、宽度8mm，沿轮拱弧度均匀分布，提升局部结构的抗变形能力，同时不破坏外表面的曲面完整性。翼子板下部靠近门槛的位置设计有直径6mm的排水孔，孔位边缘做翻边处理，防止洗车、雨天积水在板件内部积存，降低钣金锈蚀概率。

　　实际工程验证阶段，该结构需要通过多轮装配干涉检查，模拟悬架全行程跳动、后轮最大转向角度下的空间状态，确认无硬点干涉；同时进行冲压工艺性分析，检查曲面的拔模角度，所有外表面的拔模角度不小于3°，避免冲压脱模时出现表面拉伤；还要匹配涂装工序的电泳液流道设计，保证板件内腔的电泳液可以顺利排出，无积液死角，提升整车的防腐耐久性能。不同于前翼子板多采用螺栓连接的可拆卸设计，后翼子板属于车身焊接总成的固定部件，其定位基准的选择直接影响整车后部的装配精度，建模时需要将主定位孔设置在与C柱内板连接的上部翻边处，采用圆孔+长圆孔的定位组合，限制板件的六个自由度，保证焊装过程中的定位一致性，减少批量生产时的装配误差。
