柔性螺旋波纹防护线缆结构

　　该结构针对设备内部频繁弯折、拖链往复运动以及狭小空间走线场景建立，主体采用连续螺旋起伏的外轮廓，把普通平直护套在小半径弯曲时容易出现的局部折瘪、外皮堆叠和内腔挤压问题转化为沿轴向均匀分布的可控变形。螺旋波峰与波谷沿长度方向连续过渡，弯曲时外侧波距自然拉开、内侧波距适度收拢，变形量由整段螺旋共同承担，避免应力集中在某一个折弯点；在拖链、移动滑台、机器人末端关节附近使用时，能够随设备行程反复屈伸，维持内部导线或介质通道的有效截面。

　　建模时先确定线缆的中心走线路径，再以空间螺旋线作为骨架控制波纹节距、波峰半径和扭转相位，最后通过扫掠形成连续封闭实体。路径并不限定为规则直线，可以根据机柜内隔板、运动机构和接线端子的相对位置调整为多段空间曲线；螺旋节距需要结合最小弯曲半径校核，节距过密会增加屈伸阻力并占用更大径向空间，节距过疏则会削弱波纹对弯曲变形的补偿能力。波峰过渡圆角不能过小，否则在反复弯折后根部容易形成疲劳折痕；波谷位置也需保留均匀壁厚，防止护套压缩时贴紧内部线芯。

　　从安装边界看，这类构件的外径由波峰尺寸决定，穿入护板、接头或拖链腔时应按波峰最大轮廓预留间隙，不能只按波谷直径开孔。端部与接头配合处宜保留一段较平直的夹持区，使卡箍、格兰头或粘接段作用在稳定圆柱面上，而不是压在活动波纹段。走线转弯处应让螺旋段承担柔性变形，两端固定点则避开高频摆动区域；当多根线缆并排布置时，需控制相邻波峰之间的侧向间隙，防止设备运动过程中相互摩擦、干涉或卷入邻近传动件。

　　在自动化生产线中，该结构可用于传感器信号线、伺服电机动力线、气动软管外护层以及移动工位的组合线束；在车辆、船舶和机载设备里，也适合布置在门体铰接、摇臂摆动、夹具开合等相对运动部位。它的核心功能不是单纯形成螺旋外观，而是通过几何形状把弯曲、扭转和少量拉伸分解到连续波形上，使内部线缆在规定运动范围内保持顺畅。设计阶段还应结合走线长度预留屈伸余量：完全拉直状态下不宜让波纹承受轴向拉力，极限弯折状态下也不应使波谷相互压实。若用于高速往复机构，可进一步校核波峰与拖链隔板的接触位置，把磨损面引导到波峰外侧，并让端部固定方向与运动平面一致，从而降低扭转附加载荷。

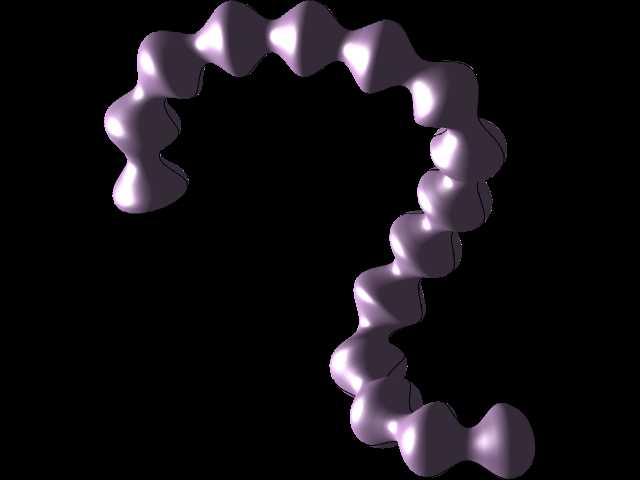

　　三维模型保留了螺旋护套的连续曲面特征和空间弯曲姿态，可用于检查线缆在装配体中的通过性、折弯姿态、端部固定距离以及与周边零件的安全间隙。对结构设计人员而言，该模型能够直接辅助判断护罩开口、接头选型和线束固定方式；对设备选型人员而言，可据此评估柔性段长度、波纹外径与最小弯曲半径之间的匹配关系，减少现场装配后出现的拉拽、磨破和折弯堵孔问题。
