仿生两栖作业飞机机器人结构设计

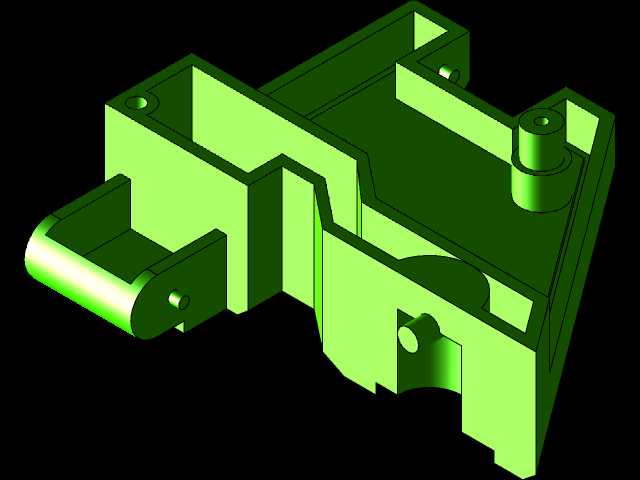

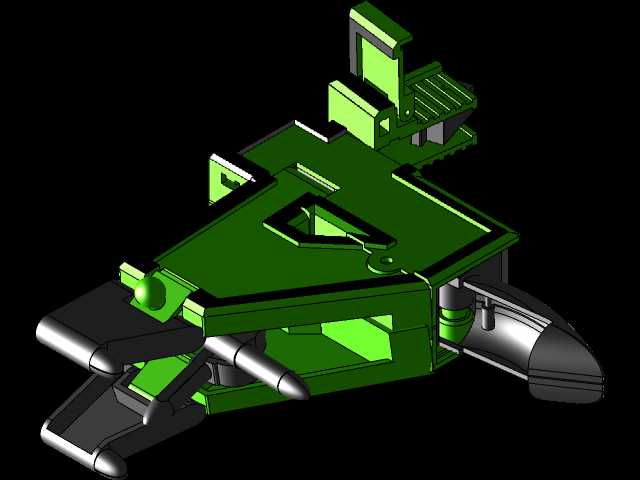

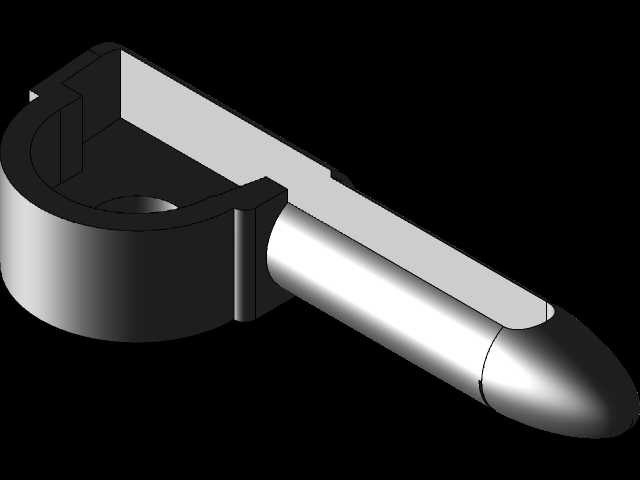

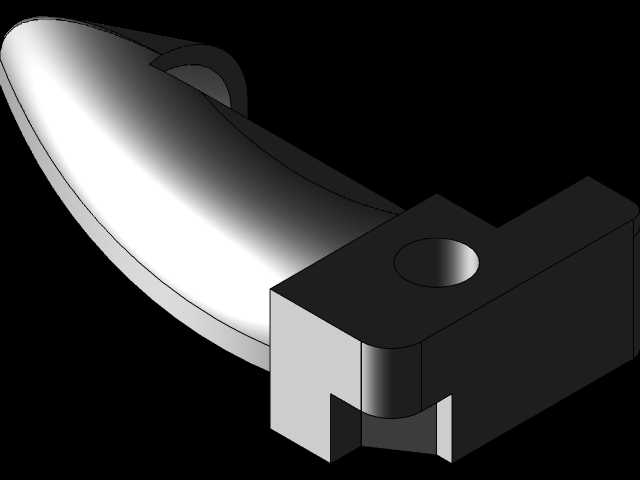

　　这款仿生构型的作业机器人，核心定位是覆盖水陆空三域的轻量化巡检、采样作业场景，在近岸滩涂、湿地保护区、小型内河航道这类常规轮式机器人、固定翼无人机难以顺畅通行的复杂工况下，能够完成地形适配、多模式移动切换，填补狭小空间内多域作业的设备空白。从结构设计逻辑来看，整体采用三角构型的主承载底盘作为核心安装基准，底盘上表面预留了多组标准化安装孔位，可根据作业需求快速搭载水质采样模块、微型摄像云台、环境监测传感器等不同功能组件，孔位间距按照通用小型机载配件的安装标准设置，不需要额外加工转接件就能完成配件固定，大幅降低现场改装的时间成本。底盘下部集成了两组浮筒式两栖行进单元，浮筒外壳采用流线型曲面设计，在水面行进时能够有效降低水流阻力，

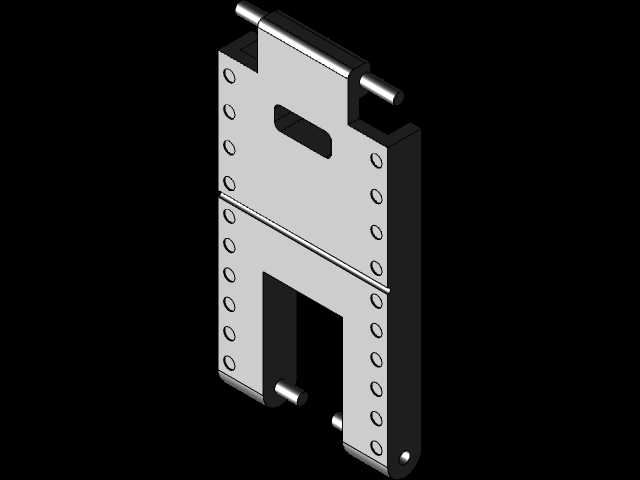

　　同时浮筒内部预留了密封舱空间，可放置动力电池、控制电路板等核心电子元件，密封结构采用阶梯式止口加密封圈的设计，能够满足浅水环境下的IP67防护等级要求，避免水花侵入造成电路故障。上部的起降与陆行支撑结构采用镂空式梯架设计，在保证结构强度的前提下尽可能降低整体自重，梯架的踏面做了防滑纹理处理，在陆地停靠或者短距离爬行移动时，能够提供足够的支撑摩擦力，避免在湿滑的滩涂表面出现打滑侧翻的问题。两侧的推进单元采用涵道式螺旋桨结构，相比外露式桨叶，涵道外壳既能够对桨叶形成物理防护，避免在穿行芦苇丛、低矮灌木丛时桨叶被杂物缠绕损坏，也能优化推进气流的流向，提升空中飞行时的推进效率，涵道与主底盘的连接位置设置了角度调节转轴，

　　可根据不同的行进模式调整推进方向：空中飞行时转轴调整至水平向后位置，提供水平飞行动力；水面行进时转轴向下偏转15度，借助气流下压形成的气垫效应减少浮筒入水深度，降低行进阻力；陆地短距离移动时，转轴可调整至垂直向下位置，借助气流反推力实现越障动作，跨越高度不超过50mm的小型障碍物。整体结构的安装边界控制十分紧凑，整机最大宽度不超过320mm，最大长度不超过450mm，收纳状态下高度不超过180mm，能够轻松放入常规的单兵作业背包中携带，适合户外作业人员单人携带执行任务。结构件之间的连接全部采用快拆式卡扣设计，不需要额外工具就能完成浮筒、推进单元、上部梯架的拆装，在某个部件出现磕碰损坏时，可快速更换备用部件，不需要对整机进行拆解维修。

　　在结构强度校核层面，主底盘采用加筋薄壁设计，底盘背面设置了纵横交错的加强筋，筋条高度为壁厚的2.5倍，在整体壁厚仅2mm的情况下，能够承受1.5kg的额外挂载重量而不出现明显形变，满足小型作业配件的搭载需求。各转动铰接位置都预留了润滑脂加注通道，长期在高湿度、多泥沙的户外环境使用时，可定期加注润滑脂保证转轴转动顺畅，避免泥沙卡滞造成的动作失效。浮筒与主底盘的连接位置设置了缓冲橡胶垫，在降落接触地面或者水面时，能够吸收大部分冲击能量，减少刚性冲击对内部电子元件的损伤，提升整机的抗摔性能。这款机器人的结构设计没有追求冗余的复杂功能，所有结构特征都围绕多域适配、快速部署、易维护这三个核心需求展开，没有多余的装饰性结构，每一处曲面、每一个孔位、每一条加强筋都对应明确的工程用途，对于面向复杂户外场景的小型作业机器人设计，具备较高的结构参考价值，相关的铰接密封、快拆连接、多模式推进集成的设计思路，也可迁移到其他小型轻量化移动作业设备的开发过程中。
