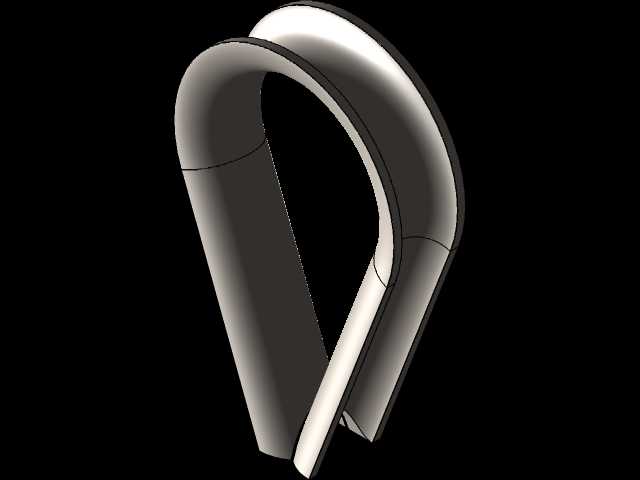

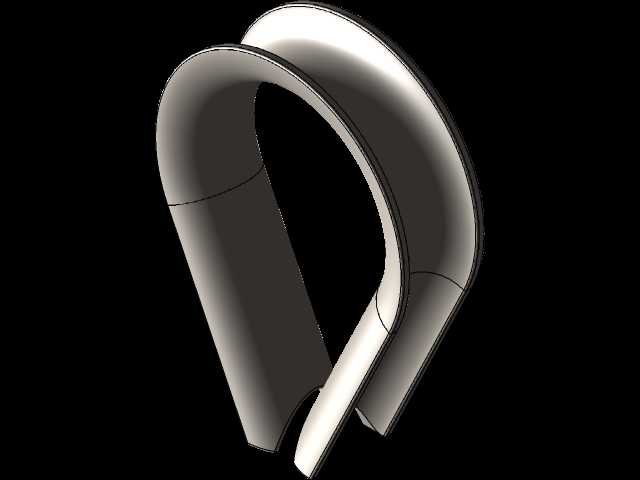

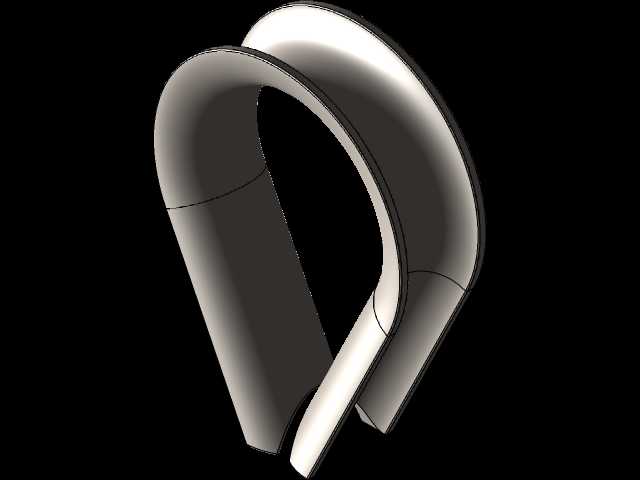

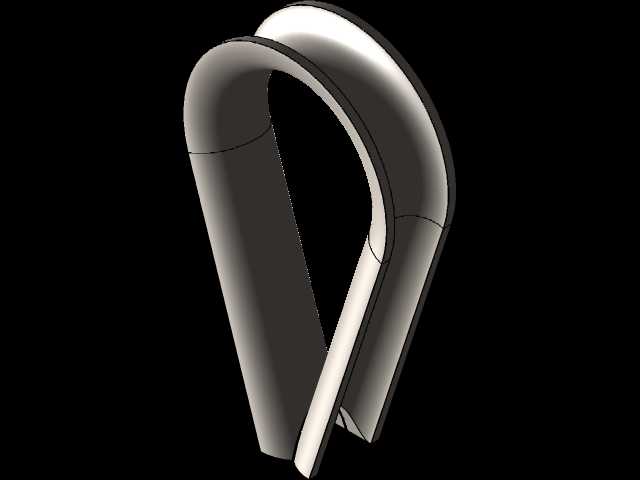

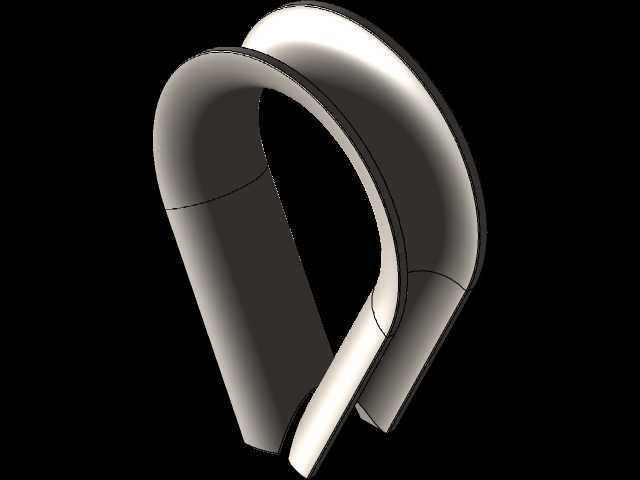

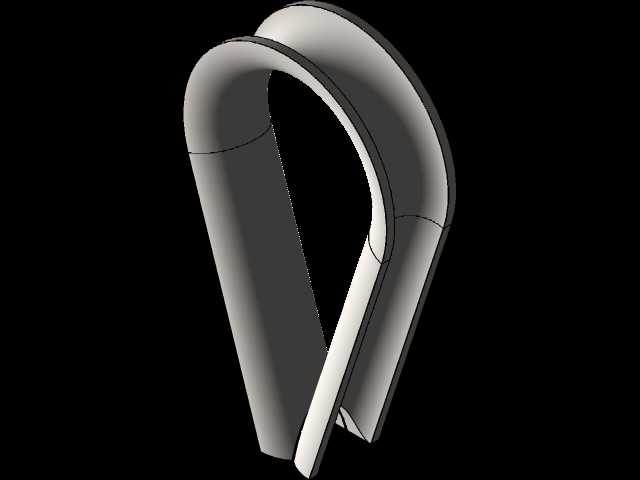

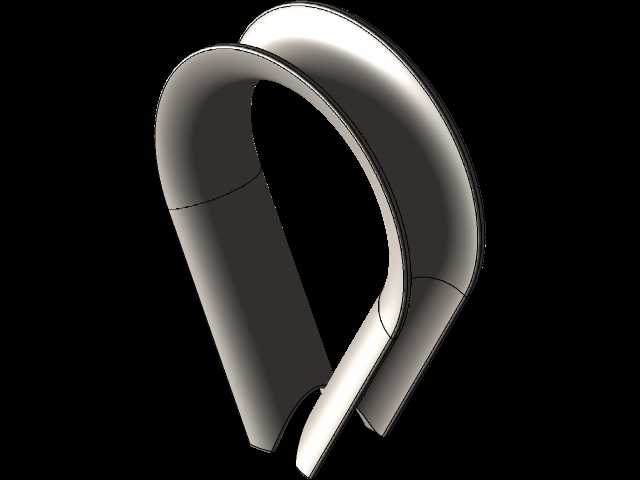

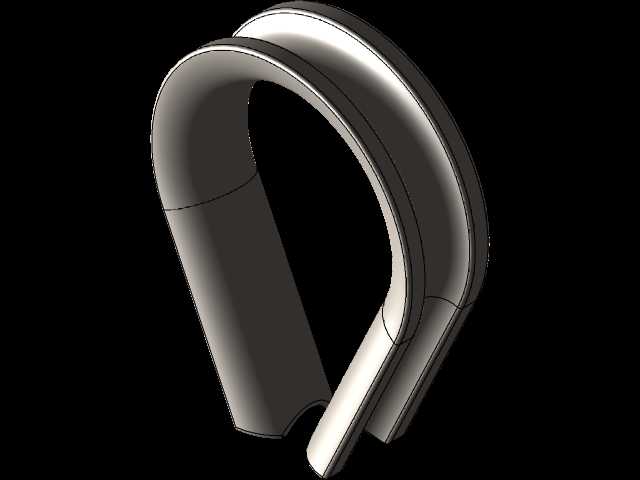

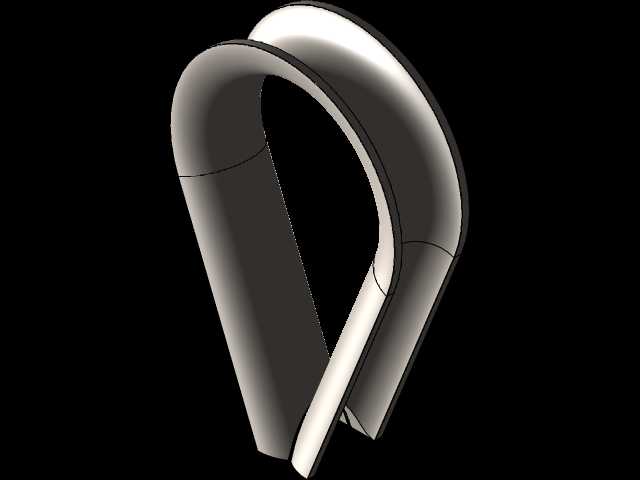

DIN6899标准钢丝绳套环三角衬圈结构

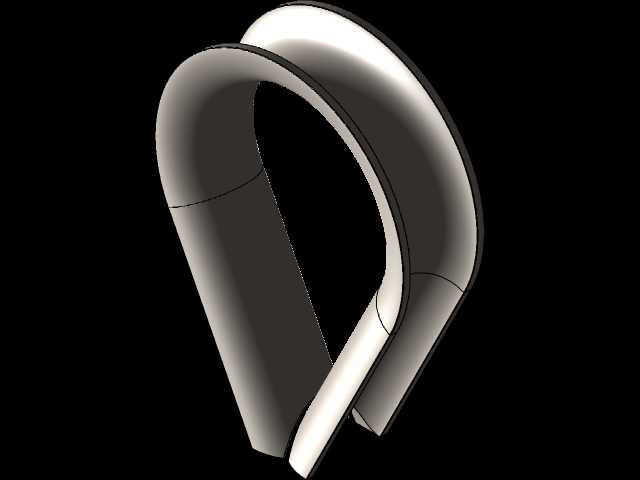

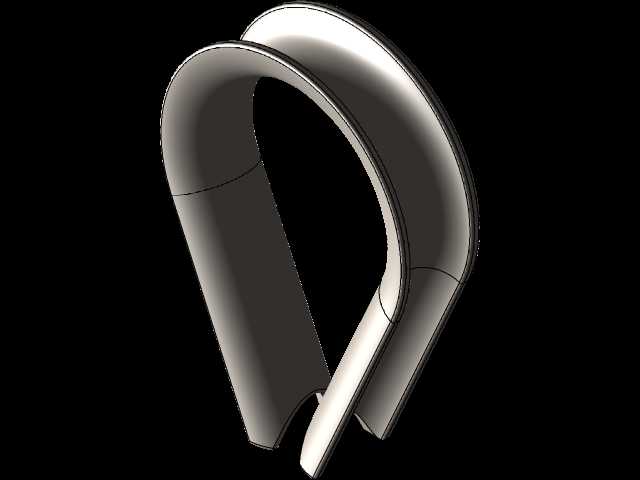

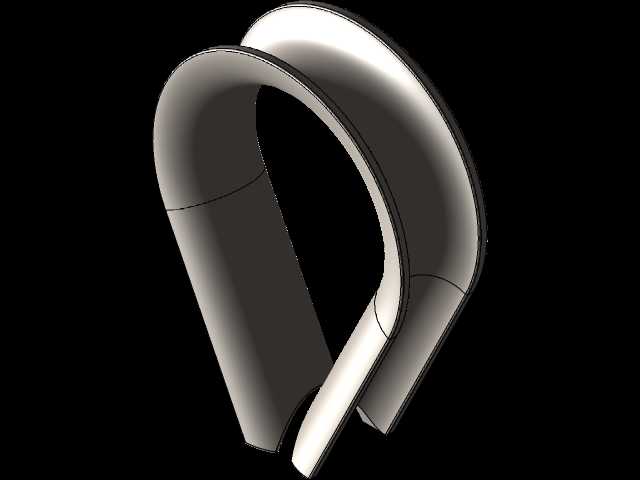

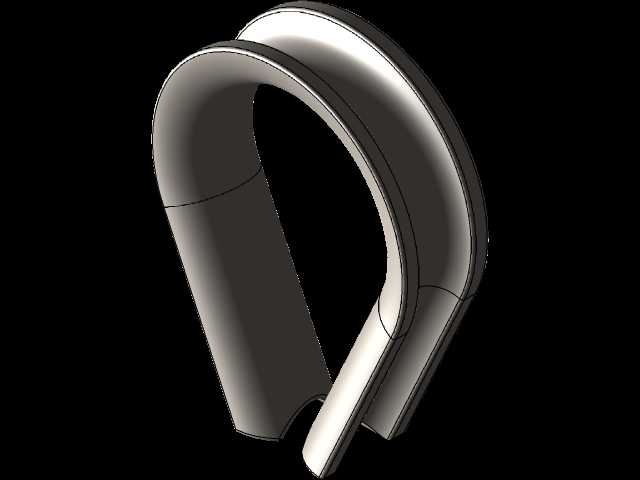

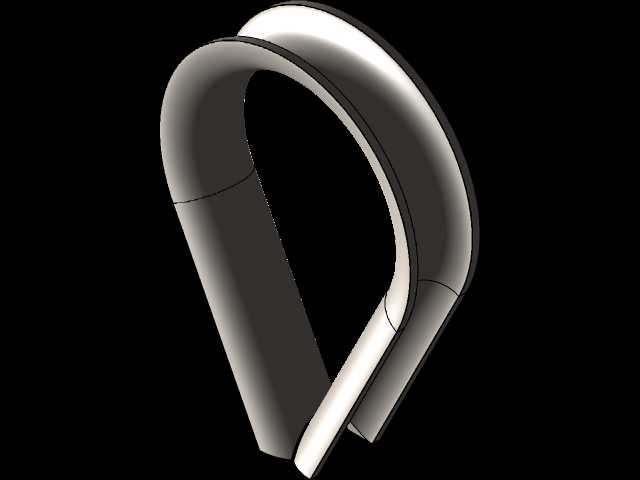

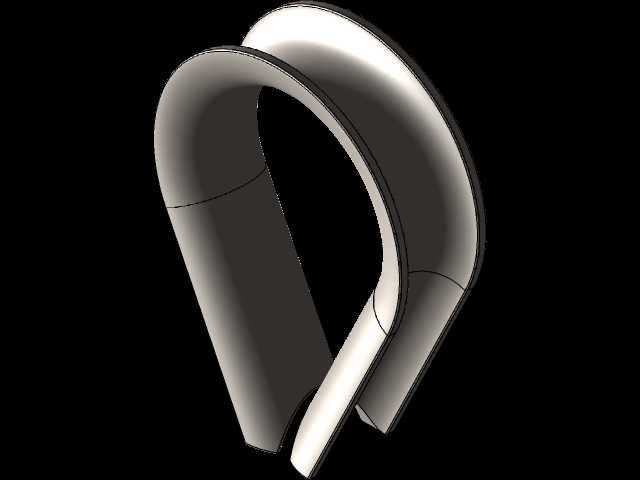

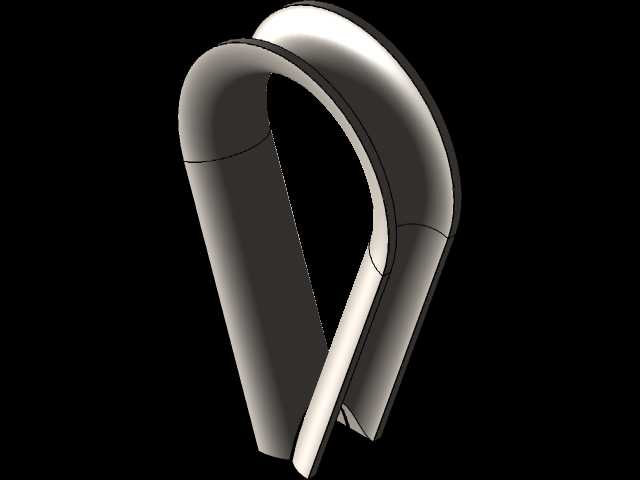

　　现场做索具端头处理时，钢丝绳弯折成环的位置如果直接和吊钩、卸扣销轴接触，反复起吊受拉后绳股外层钢丝会被硬棱切出压痕，弯折内侧的钢丝还会因为曲率过小出现局部应力集中，用不了多少循环就会出现断丝。这个套环就是垫在绳环内侧的承力衬件，行业里常叫鸡心环、三角环，整套轮廓按照DIN6899索具套环的规范做参数化建模，圆弧段曲率、开口两腿的张开角度、槽道深度都对应标准里的匹配绳径区间。

　　建模时先从绳环受力路径反推结构：套环顶部是连续的大半圆弧，工作时钢丝绳沿着圆弧外侧的凹槽绕过去，把吊点的集中载荷顺着圆弧均匀分散到整圈绳股上，避免绳索在弯折点出现锐角折痕。圆弧两端向下延伸出两条平直的锥缩支腿，支腿末端做收窄导向，现场穿绳作业时，钢丝绳端头绕过套环之后，用钢丝绳夹或者铝合金压套把回头段和主绳锁紧，两支腿正好卡在绳结合围的区域里，起吊受力时套环不会从绳环里窜动脱出。

　　槽道截面是这个零件设计的核心，凹槽的圆弧半径要比适配钢丝绳的公称半径略大一点，槽底不能做成尖角，不然绳索受拉压紧后外层钢丝会被棱边啃伤；槽的两个侧边要高出绳径中心线一定距离，绳索受侧向拉扯时不会从槽口里滑出。模型里槽壁和支腿外轮廓做了等壁厚过渡，圆弧顶部和支腿衔接的位置没有突变台阶，冲压成型时板材在这里不会出现局部拉伸减薄超限，热锻成型时材料流动也不会在转角处形成折叠缺陷。

　　从安装边界来看，套环整体是扁平环状结构，厚度方向尺寸远小于环体的长宽，两支腿下端的开口宽度决定了绳环收口后的最小内空，选型时要让吊钩钩身或者卸扣的环形端能顺利穿过套环内孔，同时套环外轮廓不能和相邻的索具分支发生干涉。在港口吊装索具、起重行车吊具、船舶系泊缆绳端头、建筑塔吊钢丝绳固定端、林业拖拽钢缆这些场景里，套环都是和钢丝绳夹、楔形接头、压制索具配套使用的基础件；轻型的尼龙或者薄板冲压套环也会用在张拉膜结构、护栏拉索、户外遮阳棚的钢缆端头，哪怕不承受大吨位动载，也能避免拉绳在固定点反复弯折磨损。

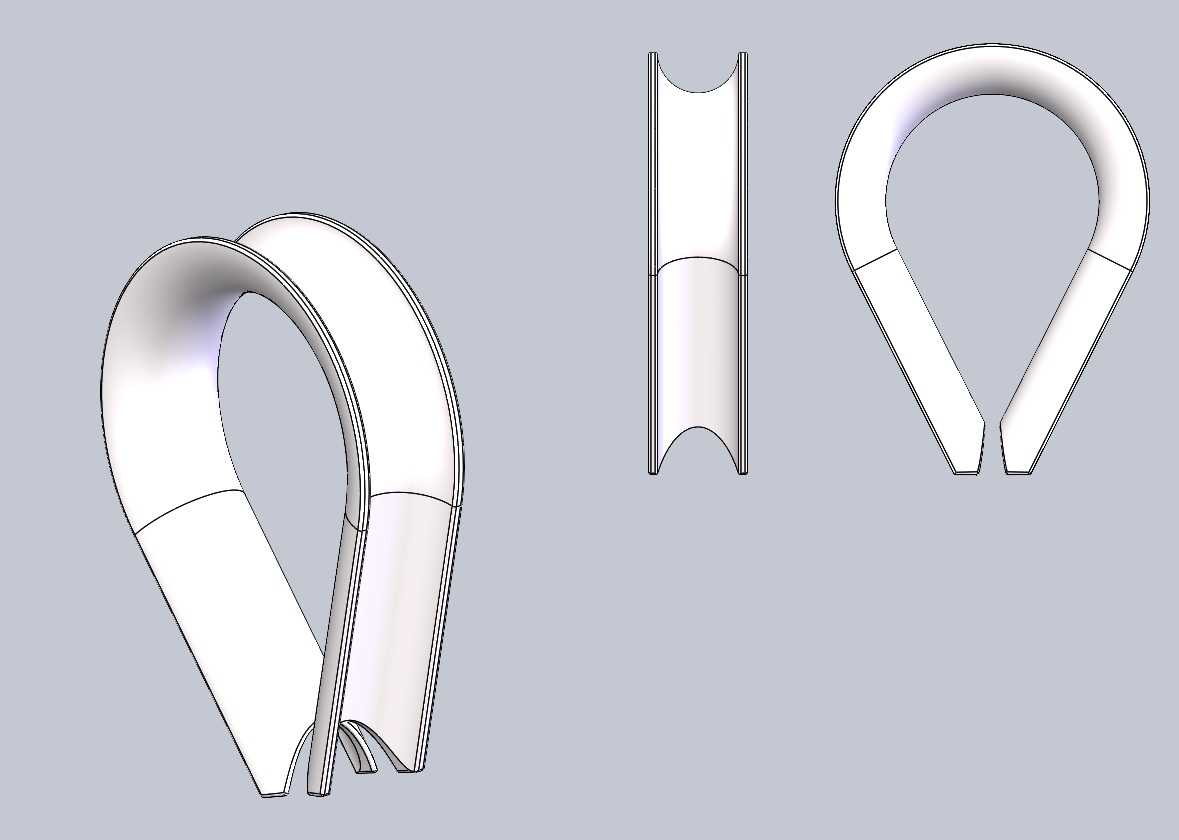

　　三维建模过程中，先绘制套环中心的弯曲引导线，顶部圆弧和两侧直段做相切连续，再以引导线为路径扫掠出带U型槽的基体，支腿末端的槽口做渐扩倒角，方便装配时引导钢丝绳滑入槽位；零件两端头的边缘全部倒圆，没有锐边毛刺，既避免安装时划伤操作人员，也不会切断钢丝绳的润滑脂涂层。和普通铸造的粗糙套环相比，这种等截面流畅结构在受拉时，载荷能从圆弧段平滑传递到两支腿，不会在截面突变位置出现应力峰值，既可以作为索具生产厂家的加工参照，也能在做吊装工装、拉索机构设计时直接放进装配体，校验绳环弯折半径、吊点穿孔间隙和周边构件的运动空间，避免现场装配时才发现套环和吊钩尺寸不匹配、绳环曲率过小导致钢丝绳提前报废的问题。
