DIN741标准钢丝绳卡头夹索具结构

　　在起重吊装、索道架设、船舶系泊、电力拉线施工等涉及钢丝绳传力的作业场景里，钢丝绳夹是绕绳锁扣、形成闭环传力节点的核心配件，这款符合DIN741标准的夹体结构，正是针对中小直径钢丝绳的锁固需求设计的U型螺栓式卡头。从实际使用逻辑来看，这类夹件的核心作用是在钢丝绳绕出套环后，通过夹体的压合作用将绳端与工作段钢丝绳紧密压合，依靠接触面的静摩擦力传递绳体拉力，避免绳端滑脱引发安全事故，相比压制绳套，这种可拆卸式夹件更适合现场临时组装、后期调整维护的作业场景，在输电线路拉线固定、小型起重设备吊索制作、户外缆风绳拉紧等场景中应用频次极高。

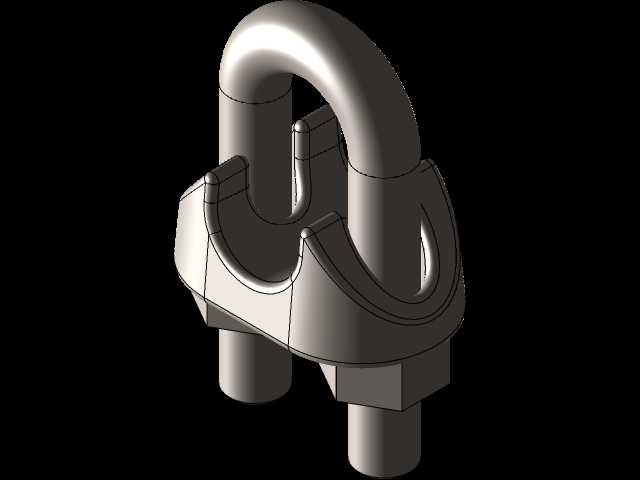

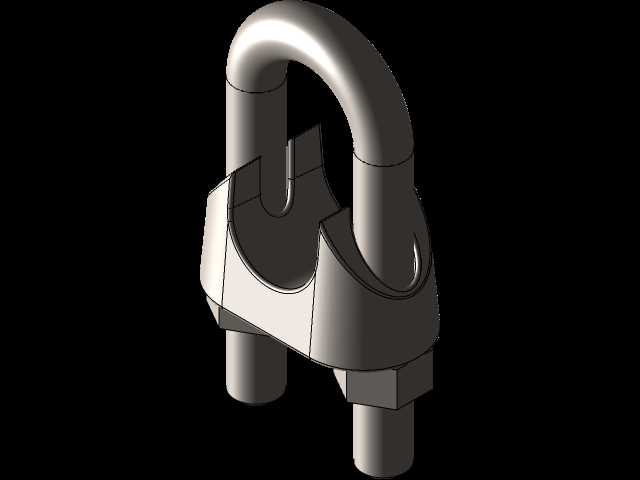

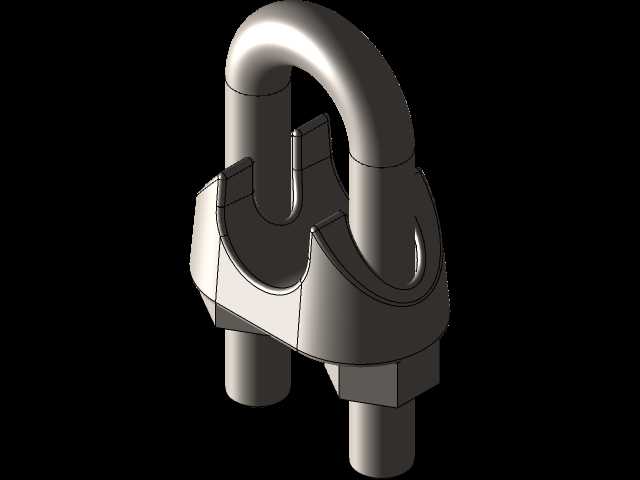

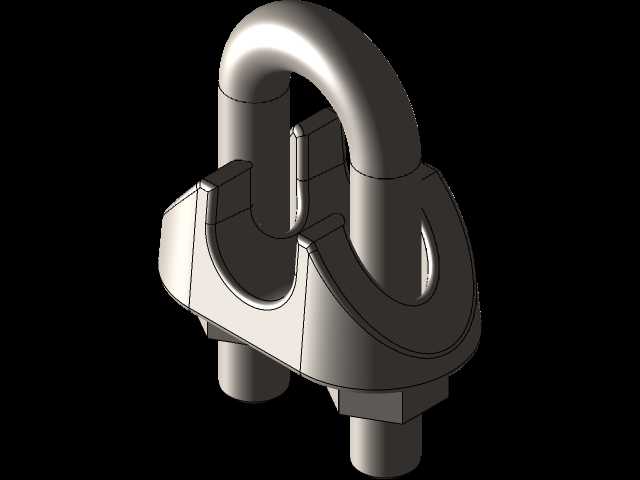

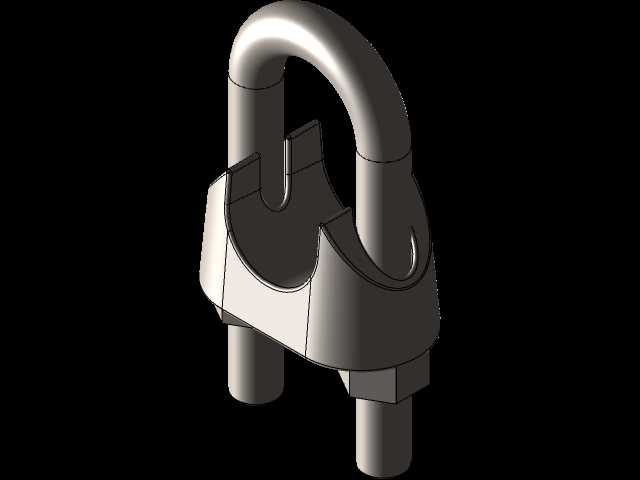

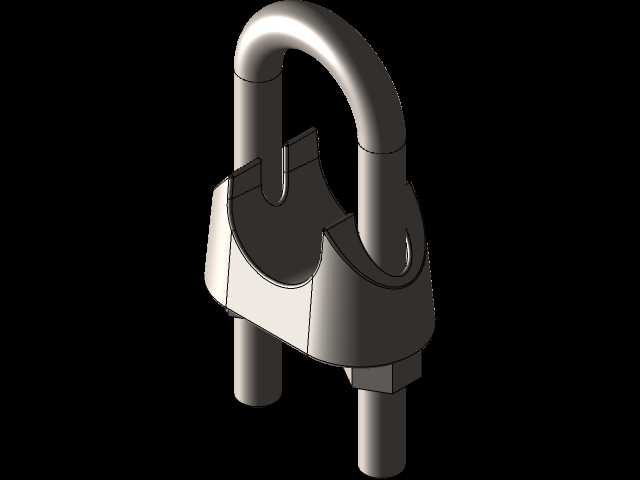

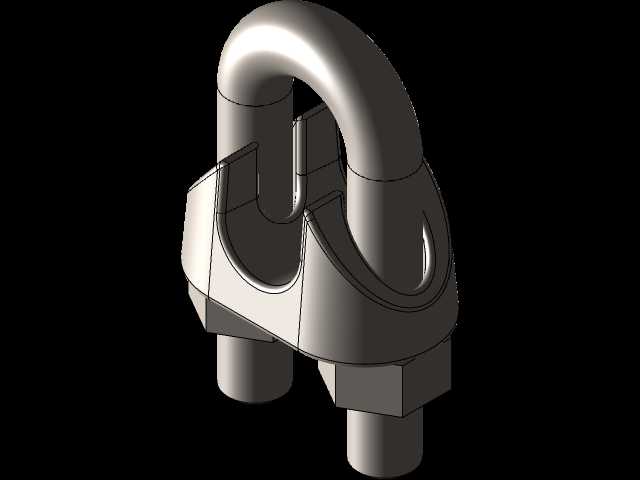

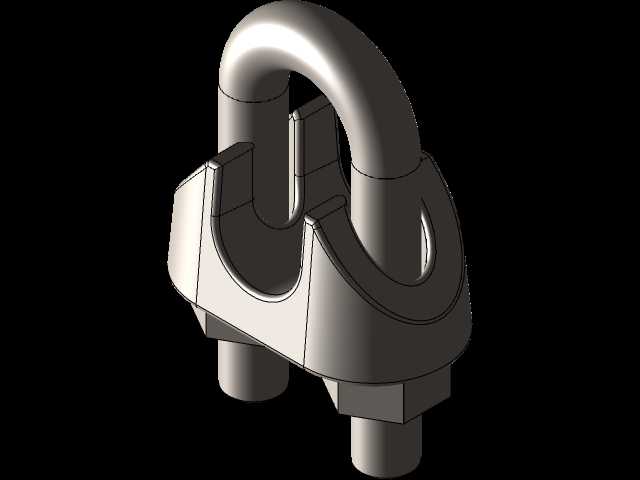

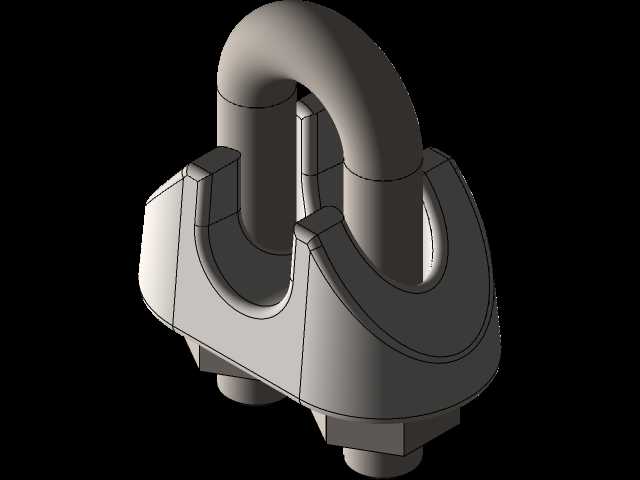

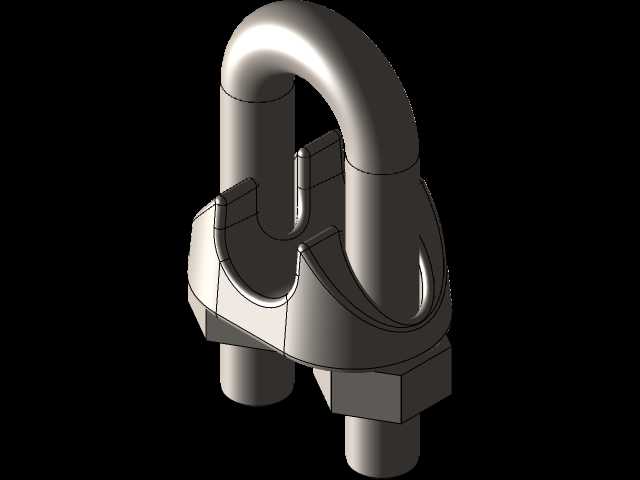

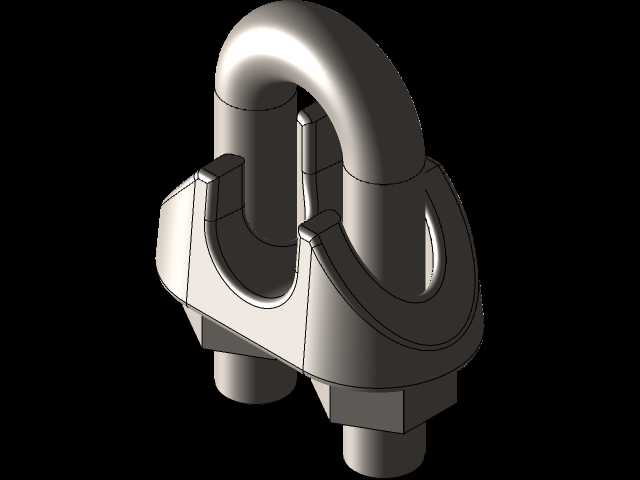

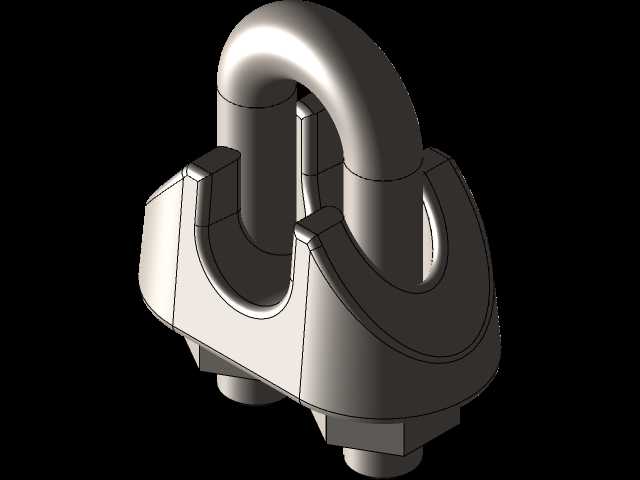

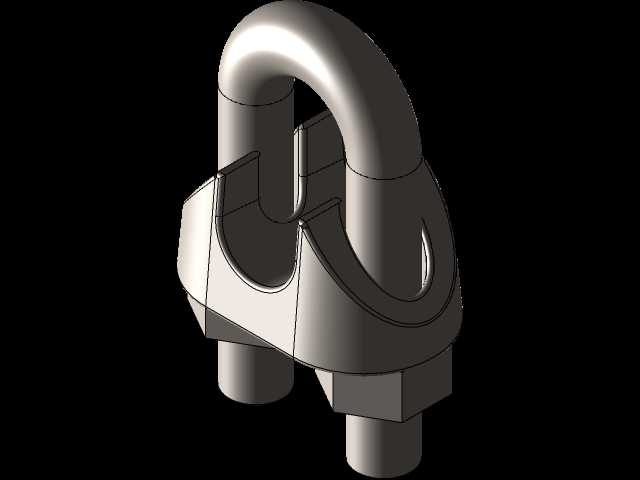

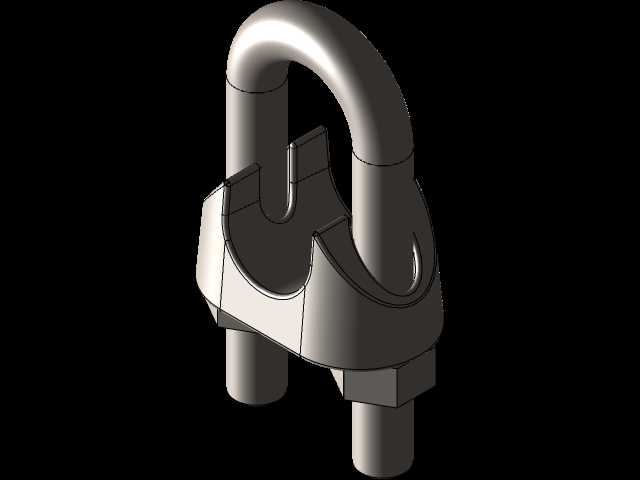

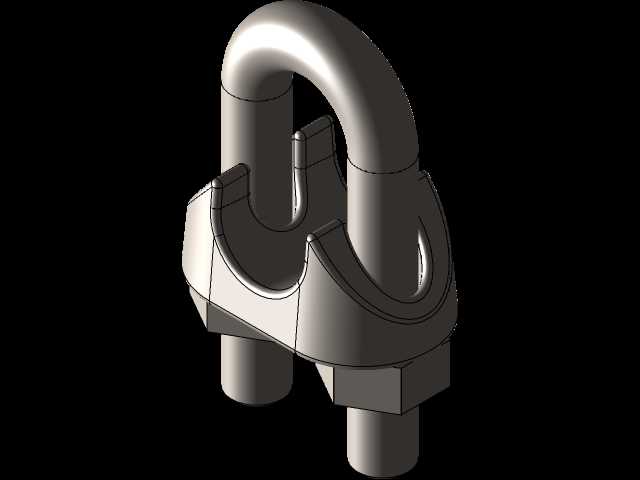

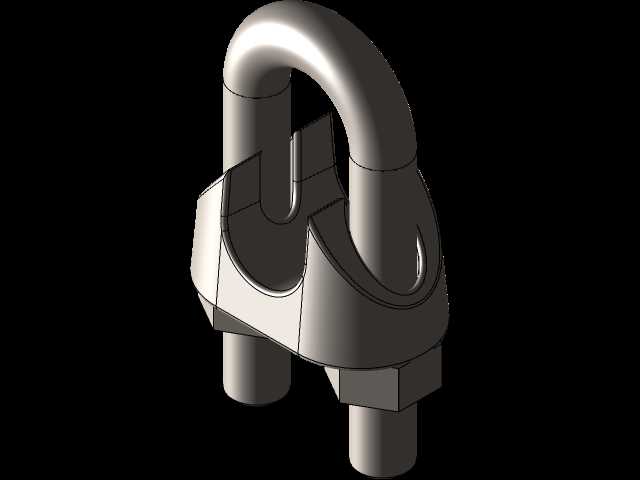

　　从结构设计思路上，这款夹件采用U型弯螺栓配合马鞍形压座的经典结构，U型螺栓的两个直杆段加工有标准外螺纹，配套两个六角锁紧螺母，马鞍形压座的内侧开有与钢丝绳外径匹配的弧形凹槽，安装时U型螺栓兜住钢丝绳的尾段，马鞍压座扣在钢丝绳的工作段上，拧紧螺母时压座会逐步向U型螺栓侧进给，将两段钢丝绳同时压入U型螺栓的圆弧内槽与压座的弧形槽之间，形成双圆弧抱紧的受力状态。设计时特意将压座的夹持面做了圆角过渡处理，避免锐边切割钢丝绳外层钢丝，同时压座的两个螺栓过孔位置做了局部加厚，抵消螺母拧紧时的局部压应力，防止长期受力下孔位出现塑性变形导致夹紧力衰减。U型螺栓的弯曲段圆弧半径严格匹配对应规格钢丝绳的公称直径，既保证绳体能够完全贴合圆弧槽，又不会因为间隙过大导致夹紧时绳体出现错位压扁的问题。

　　从安装边界与尺寸配合来看，这类夹件的选型完全匹配对应公称直径的钢丝绳，安装时需要严格控制螺母的拧紧力矩，既要保证夹持面有足够的正压力来传递钢丝绳的破断拉力，又不能因为力矩过大导致钢丝绳被压溃变形、外层钢丝提前断丝。实际作业中同一绳端节点需要根据钢丝绳直径匹配对应数量的夹件，夹件之间的排布间距保持在钢丝绳直径的6-8倍，最后一个夹件需要距离绳尾留出不小于140mm的安全长度，同时要注意U型螺栓必须卡在钢丝绳的尾段一侧，不能扣在主受力绳段上，避免主绳被U型螺栓的圆弧局部挤压导致截面受力不均。这款夹体的三维结构完整还原了各部件的配合关系，马鞍压座的外形做了拔模斜度处理，适配铸造或模锻的加工工艺，螺栓与螺母的配合间隙符合普通螺纹的公差要求，压座与螺栓接触的端面做了平垫集成的承压面设计，不需要额外加装平垫就能分散螺母的压紧力，减少现场安装的零件数量。

　　在长期受力的工况下，这类夹件的失效形式主要有三种：一是螺母松动导致夹紧力不足，绳体在拉力作用下缓慢滑脱；二是压座或螺栓出现塑性变形，夹持间隙变大无法抱紧绳体；三是夹持面锐边磨损钢丝绳，导致绳体断丝强度下降。因此在结构设计时，各部件的材质选型匹配对应的强度等级，U型螺栓采用中碳钢调质处理，保证螺纹强度与弯曲段的抗疲劳性能，马鞍压座采用可锻铸铁或碳素结构钢模锻成型，保证足够的抗压强度与抗冲击韧性，所有外露表面做热镀锌处理，适配户外露天作业的防腐蚀需求，在沿海高盐雾、化工区域等腐蚀环境下也能保持长期的结构稳定性。从建模细节来看，模型完整还原了螺纹的牙型轮廓、压座弧形槽的曲率、六角螺母的对边尺寸，能够直接用于装配模拟、干涉检查，也可以作为索具选型时的三维参考，验证不同排布方式下夹件与周边构件的安装间隙，避免现场安装时出现空间不足无法拧紧螺母的问题。
