医用神经反射叩诊锤精细结构设计

　　这套反射锤结构围绕临床神经查体的实际操作逻辑搭建，整体形态参考日常门诊、骨科病房与康复科反复使用的叩诊器械，把长柄传力、锤头敲击、尾端辅助触诊三个功能段整合在同一根细长杆件上。建模时没有把它当作简单的锤子处理，而是先从医生握持发力的习惯入手：柄身采用略带锥度的细长杆形态，近端锤头区域直径略大，向尾端逐步收窄，既保证敲击瞬间力线沿杆身稳定传递，也让手指在滑移调整握点时能获得明确的触感反馈。

　　锤头部分是整套结构的功能核心。模型中锤头与柄身采用过渡圆滑的连接曲面，端部敲击面做了圆润加厚处理，避免尖锐棱边在叩击肌腱时产生局部刺痛。实际查体时，医生依靠腕部短促摆动带动锤头下落，敲击点集中在肱二头肌肌腱、膝腱、跟腱等位置，锤头的质量分布直接决定叩击力度的可控性。因此三维结构里把锤头段的实体密度感通过外形比例体现出来：头部宽度明显大于柄径，重心落在靠近敲击端的位置，摆动时惯性集中，不需要操作者施加很大手臂力量就能引出清晰的神经反射。

　　柄身中段保留了连续的长杆形态，表面没有多余凸起，这一设计考虑到消毒擦拭与戴手套操作的需求。临床器械经常需要使用消毒液反复擦拭，过于复杂的凹槽会残留污渍并增加清洁难度；光滑连续的杆面可以让纱布或消毒湿巾沿轴向一次擦过，减少卫生死角。杆身的长度比例也经过场景化考量：医生坐位检查患者膝反射时，柄身需要留出足够的摆动半径，过长会导致手腕控制变钝，过短则迫使操作者靠近患者肢体，敲击角度受限。模型中的杆长与锤头尺寸形成约数倍比例，落在门诊常用叩诊锤的舒适区间。

　　尾端结构没有做成普通锤具的平底，而是延伸出细小的辅助触诊端头。这部分在神经科查体中用于轻触皮肤、划查足底反射或指点感觉障碍区域，端头细小但边缘钝化，既能提供明确的触觉刺激，又不会划伤皮肤。三维建模时将尾端与主柄做成一体化连续曲面，避免装配缝隙；从器械维护角度看，一体化结构减少了连接件松动的风险，长期高频使用后不会出现锤头扭转、尾端脱落等问题。

　　从外形尺寸与安装边界看，该反射锤属于手持式小型器械，没有固定安装基面，也不与设备机架发生装配关系，因此结构校核重点不在螺栓孔位或配合公差，而在握持包络、摆动空间和端部接触形态。柄身最大直径控制在手指可稳定捏持的范围内，锤头宽度满足敲击接触面要求，尾端触诊头则收缩到细小尺寸。整体外轮廓沿长轴方向展开，放入器械盘时占用窄长空间；多件叠放时，圆滑表面不会互相卡滞，护士整理治疗盘时可以快速取放。

　　结构细节上，锤头与柄身的过渡区采用渐变截面，而不是直角台阶。直角连接处虽然建模简单，但在反复冲击载荷下容易形成应力集中，长期敲击后可能出现表面裂纹或涂层剥落。渐变曲面让冲击载荷从锤头向柄身平滑扩散，配合金属或高强度工程塑料材质都能获得较好的耐久表现。若用于金属加工，柄身可采用不锈钢棒料经车削、抛光成型，锤头端部可增加软质包覆层以调节叩击触感；若用于教学模型，则可整体采用树脂或塑料打印，重点保留外形比例与功能分区。

　　在康复教学与器械演示场景中，该模型还能用于展示反射锤的力臂关系。摆动时，锤头端部到腕部握点构成有效力臂，柄身锥度帮助使用者凭手感判断锤头朝向；即使视线离开器械，医生也能通过手指接触的截面变化判断哪一端是敲击头、哪一端是触诊尾端。这种盲操作识别性在门诊快节奏检查中很有价值，医生往往一边观察患者肢体反应一边调整器械，不需要反复低头确认。

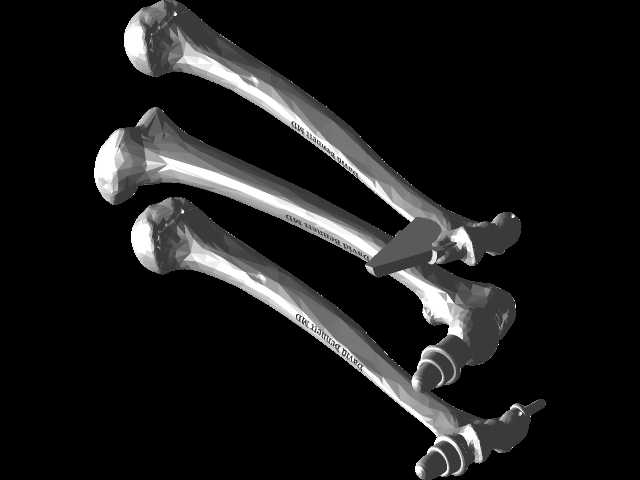

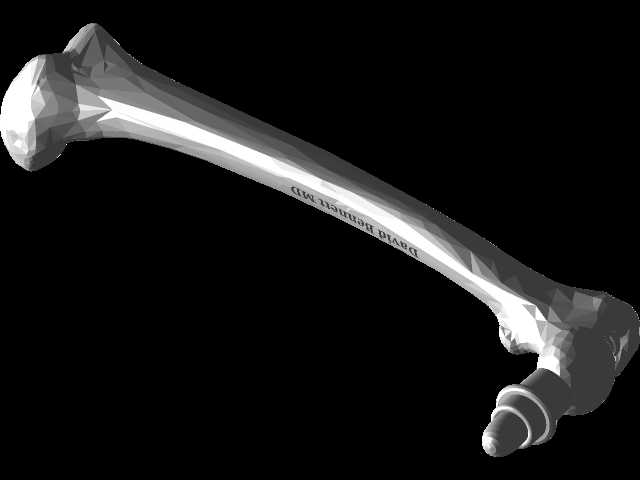

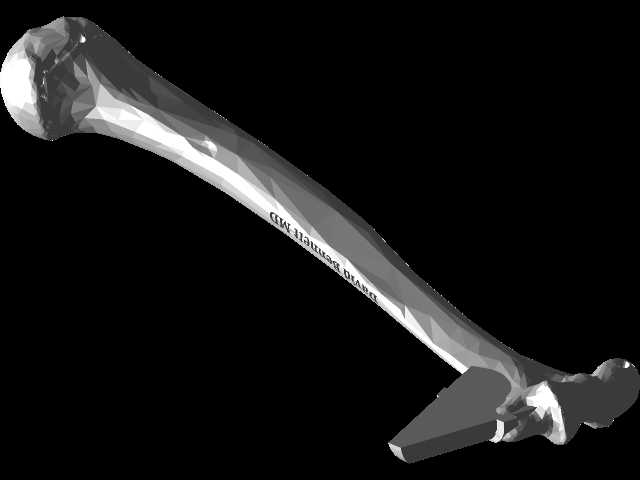

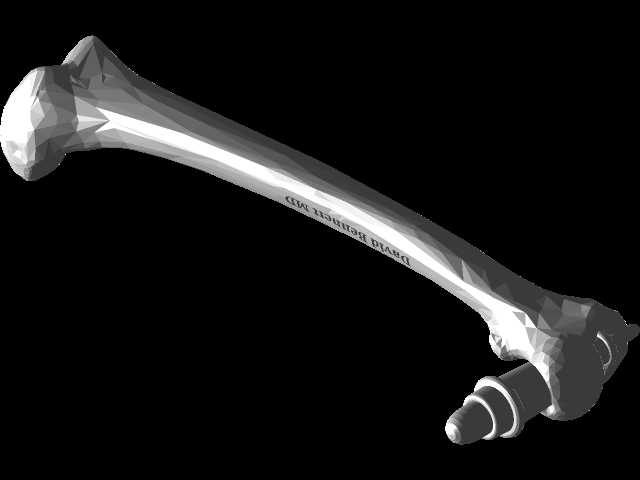

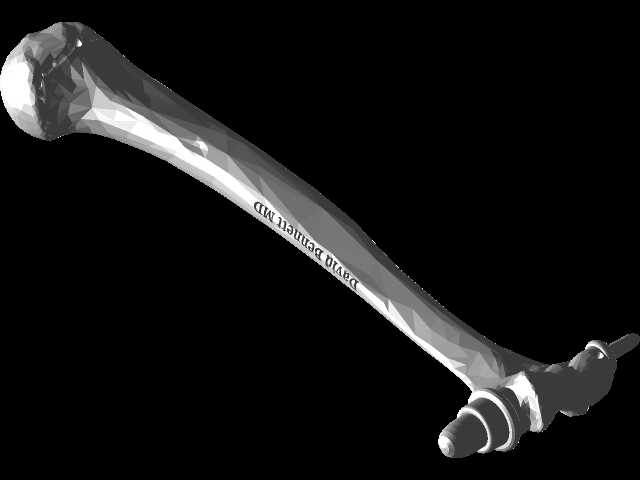

　　模型呈现的多视角结构把锤头、长柄、尾端触诊头以及表面文字标识区域都完整表达出来，曲面过渡连续，端部圆角一致，没有出现影响外观的碎面或尖角。对于从事医疗器械结构设计的人来说，这套数据可作为叩诊类手持器械的基础形态参考：既可以在此基础上优化锤头配重、更换软质触头材料，也可以调整柄身弧度以适配不同科室的握持习惯；而对于教学与装配演示，它清晰传达了反射锤“一端叩击、一端触诊、中段传力握持”的功能布局。
