青少年足球竞技轮式对抗机器人结构

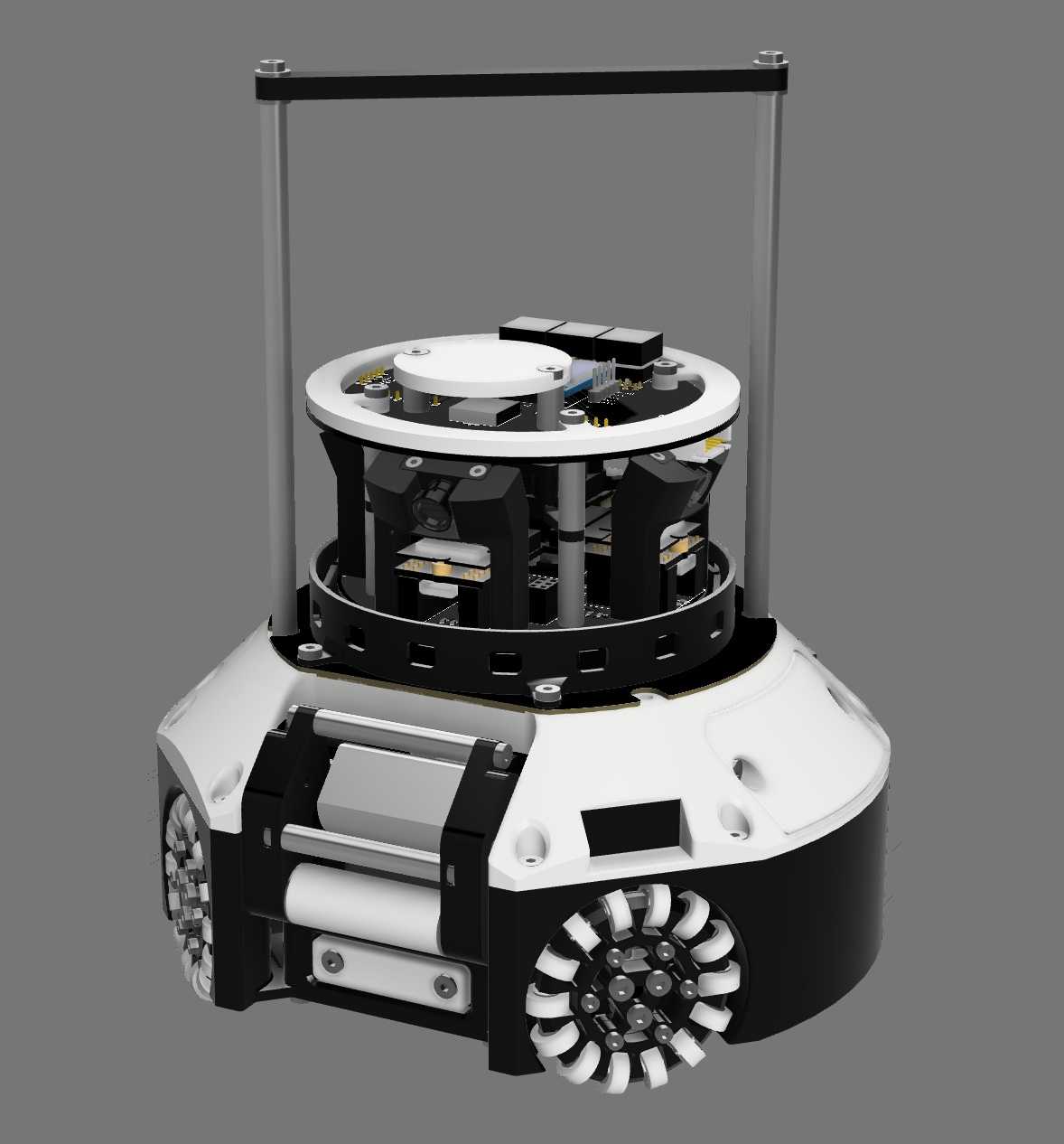

　　这套轮式对抗机器人面向小型场地足球竞技任务开发，整体结构围绕高速移动、姿态稳定、控球与击球动作协同展开。设备在紧凑圆形机身内集成行走驱动、感知元件、控制板卡、击球执行件和前端控球装置，适合在边界明确、对抗节奏快的小型赛场中完成追球、卡位、带球、射门等连续动作。

　　从实际使用场景看，机器人需要在有限场地上频繁启停、转向和碰撞，因此机身没有采用外露松散布局，而是以环形框架承托主要模块。外侧壳体承担防护和安装基准作用，内部空间按功能分区布置：驱动单元靠近轮系布置，缩短动力传递路径；控制与显示模块位于前部可视区域，便于调试时观察状态；击球执行机构沿机身轴向延伸，前端形成稳定的触球点；侧上方的旋转控球轮贴近球面，通过摩擦接触限制球的逃逸方向。

　　行走部分强调小半径转向和瞬时加速能力。轮组、电机与支架在环形骨架上形成对称支撑，使整机重心尽量落在底盘中心区域。这样的布置在直线推进时可减少偏摆，在侧向对抗中也能降低单侧受撞后的姿态失稳风险。机身下部预留了轮体运动间隙和接线通道，装配时不需要大范围拆解外壳即可检查驱动轮、紧固件和线束走向。

　　击球机构采用长杆式执行路径，动力件、连杆和前端触球件沿同一动作方向布置。触发时，冲击力能够较直接地传递到足球，减少中间铰接点带来的能量损耗。机构两端均设置机械限位思路，避免击球行程过大而损伤球或自身支架。前端触球部位的位置经过场地球径匹配，既保证击球点位于球的有效推动高度，也避免压地或挑球失控。

　　控球轮布置在机身前侧上方，轮缘采用密集接触形态，用于在带球过程中对球施加回转和夹持作用。它与底盘推球面共同形成半包围约束，使机器人在低速推进时能够把球保持在机身前方可控范围内。该结构并不追求复杂夹持，而是利用摩擦轮和球面接触完成稳球，适合竞赛中快速维护、快速更换易损件的需求。

　　外形上，整机采用近似圆盘的紧凑轮廓，前伸杆件构成主要动作边界，侧上方控球轮形成局部高点。设计时需要同时校核静态包络和运动包络：圆盘主体负责通过狭窄对抗空间，前伸击球杆在动作末端会扩大前方边界，控球轮旋转时也要确认与外壳、球面和场地边界不发生干涉。底盘离地高度结合轮径和赛场地面平整度确定，过低会增加擦地风险，过高则会抬高重心并削弱推球稳定性。

　　机身框架上分布有多处安装孔和折弯支撑面，可用于固定电路板、传感器、电池、电机座和外护板。各模块之间通过螺钉连接形成可拆结构，维护时能够按驱动、控制、执行、防护四个层级拆分。线束沿骨架内侧走向，避开运动轮和击球杆的活动区域，接插件位置预留插拔空间，减少赛场调试时的拆装时间。

　　结构建模过程中，圆形骨架的同轴度、轮系安装面的平行度以及击球杆的直线运动方向是重点。驱动轮支架需要承受反复冲击，孔位周围通过局部加厚或增加支撑肋提高刚性；前部控球轮轴座则要保证轮缘与球接触压力稳定，间隙过大将削弱带球效果，间隙过小又会增加卡滞和磨损。外护板边缘做圆滑过渡，既降低碰撞中的卡挂风险，也为内部元件提供基础防护。

　　整套设计体现了竞赛机器人对空间密度、动作可靠性和维护效率的综合要求。各机构不是独立堆叠，而是围绕足球在机身前方的进入、保持和击出路径进行协同，使紧凑底盘能够在高速对抗中完成稳定的竞技动作。
