复古科幻履带式探测机器人结构设计

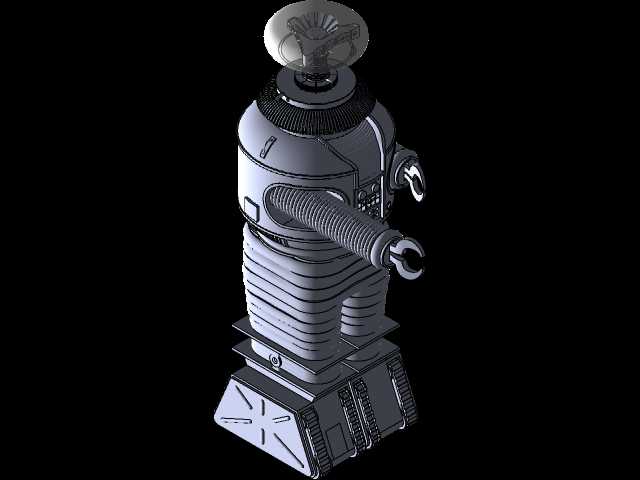

　　该机器人采用复古科幻风格的立式躯干布局，底部配置履带行走机构，适配复杂地形巡检、影视道具展示、科普教学演示等场景，可作为狭小空间探测设备的结构原型，也能用于科幻主题展陈的动态装置开发。整体结构分为履带底盘、波纹伸缩躯干、顶部探测云台、侧置操作臂四个核心模块，各模块间通过法兰与铰接结构连接，既保证造型完整性，也预留了功能拓展的安装接口。底盘采用双侧履带布局，履带板做防滑齿形处理，底盘主体为X型加强筋承托结构，内部预留驱动电机、减速组、电池仓的安装空间，底盘边缘设置安装孔位，可固定控制板、传感器支架等外围部件，履带张紧机构集成在底盘侧端，无需拆解主体即可调整履带预紧力，适配不同地面的行走阻力需求。躯干部分采用分段波纹伸缩结构，

　　多节环形波纹壳体依次套接，内部预留升降丝杆或伸缩气缸的安装通道，可实现躯干高度的小幅调节，波纹段既承担外观造型作用，也能对内部走线形成防护，避免线缆在升降过程中被拉扯磨损；躯干上部为封闭式主舱体，舱体表面预留控制面板、状态指示灯的安装凹槽，侧端的铰接支座用于连接操作臂，支座处配置阻尼转轴，可维持操作臂的姿态固定。侧置操作臂采用波纹软管式防护结构，臂体内部可穿设牵引钢索或微型驱动线缆，末端为夹取式执行端，可完成小型物件拾取、探测探头调整等动作，臂体的弯曲角度可通过内部锁止结构固定，满足不同作业角度的使用需求。顶部探测云台通过旋转座与躯干主舱连接，云台底座配置回转支撑结构，可实现360度水平旋转，云台上部的碟形护罩内部预留摄像头、

　　环境传感器、照明模块的安装空间，护罩采用半透明造型设计，既保护内部探测元件，也不遮挡信号与拍摄视野。整机外形采用立式紧凑布局，安装边界以底盘履带外缘为最大轮廓，躯干收缩状态下整体重心落在底盘支撑范围内，行走时不会出现倾翻风险；各分段壳体的对接处均设置止口定位结构，装配时可快速对齐，接缝处可加装密封胶条，满足户外使用的防尘防水要求。结构设计过程中优先考虑了3D打印与钣金加工的工艺可行性，底盘承托件、履带板可采用钣金折弯或注塑成型，躯干波纹段可采用橡胶注塑或3D打印柔性材质制作，主舱体、云台护罩可采用ABS或树脂材料加工，所有零部件的壁厚均预留了加工余量，相邻运动部件之间预留0.5-1mm的装配间隙，避免运动干涉。

　　内部走线沿躯干内壁的走线槽布置，从底盘电池仓延伸至顶部云台与侧臂执行端，强弱电线路分槽铺设，减少信号干扰；底盘内部的配重安装位可根据搭载的设备重量调整配重块位置，进一步提升行走稳定性。该结构既还原了经典科幻机器人的外观特征，又具备实际功能拓展的结构基础，可根据使用需求更换不同的执行末端、探测传感器，适配教学演示、展陈互动、简易巡检等不同场景的使用要求。
