2.5毫米接线端子防护盖板结构

　　这款端子盖板主要面向紧凑型导轨式接线端子排的端部防护与侧向封闭场景，常见于低压控制柜、PLC输入输出端子台、设备分线盒、自动化产线配电盘以及小型电气箱内部。端子排安装在DIN导轨上后，首尾两端往往裸露金属夹件、导线压接区域和塑料壳体断面，若不设置端板，后期布线拉扯、多股铜丝散落、工具误触或相邻端子排错位，都可能带来短路、接地异常和维护误碰风险。该结构件就是针对2.5mm节距端子排设计的端部封板，用于补齐端子排末端轮廓，形成连续、平整且绝缘的外侧边界。

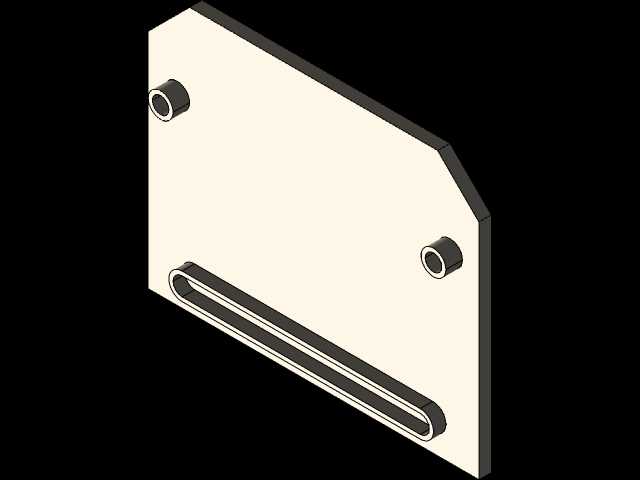

　　从实际装配关系看，盖板主体采用薄板状绝缘件形态，板面与端子排端面平行，厚度控制在较薄范围内，不会明显占用柜内走线空间。主体轮廓并非简单矩形：上侧和外侧根据端子壳体的阶梯外形做了斜切与折边处理，能够贴合端子端部的高度变化，避免端板高出端子表面影响线槽、标识条或相邻元件布置。板体下部设置一条长条形嵌装结构，沿端子排宽度方向延伸，装配时卡入端子端部对应的导向槽内，使端板在竖直方向和前后方向均受到约束。该长槽结构兼顾定位与防脱，不需要额外螺钉即可固定，适合密集端子排快速拼装。

　　盖板上还布置了两个圆柱状定位凸台，分别位于板体上部和侧部区域。凸台中心带有孔位特征，外观上形成环形加强边，其作用不是承担外部载荷，而是与端子壳体上的定位凹位或安装孔形成对应，保证端板在推入端子排时不会左右偏转。对于多片端子连续拼接的柜内布局，端板的位置精度会直接影响末端端子与挡板、线槽或侧板之间的间隙；两个凸台分散约束，可以减少单点卡扣造成的翘曲，尤其在板材较薄、长度接近端子整体高度时，对提高装配稳定性比较有效。

　　设计思路上，该件没有采用复杂曲面和多余实体，而是围绕绝缘隔离、端面封挡、快速卡装三个核心需求展开。板体大面积封闭可遮挡端子末端带电部位，边缘折线和局部加厚凸台则提高薄板的抗弯能力。长条卡脚承担主要插入导向，圆柱凸台承担辅助定位，二者组合后，端板既能沿端子槽方向顺利滑入，又能在受到导线束挤压时保持不脱出。板面保留平整区域，也便于现场粘贴端子组标识或作为末端分界标记，维护人员可以直观看出一组端子排的终止位置。

　　从安装边界考虑，该盖板适配节距2.5mm规格的端子系列，装配后外轮廓基本跟随端子本体，不向接线孔方向伸入压接空间，因此不会影响导线插入、螺钉拧紧或弹簧端子操作。板体后侧与导轨方向保持平行，下端需避开导轨卡装区域，长条卡脚的位置设在端子塑料壳体的槽位内，而不是直接压在金属导轨上。上部斜切边界对应端子壳体由高到低的过渡面，侧缘则与端子排外侧齐平，这样在多组端子排并排安装时，端板不会与相邻端子排、线槽隔板或柜内安装板发生干涉。

　　在三维建模过程中，这类零件需要重点控制薄板厚度、卡脚长度、凸台中心距以及斜切边角度。主体板可先按端子端面投影建立轮廓，再依据壳体避让关系修剪边角；长条卡脚应与端子槽保留合理装配间隙，过紧会导致现场装配困难，过松则容易产生晃动和脱落。圆柱凸台不宜过高，否则会顶住相邻元件；孔边环形结构可作为加强特征，改善薄壁凸台受侧向力时的断裂风险。模型还应体现端子排安装后的可视外形，使工程师在柜体布线阶段就能检查端板与导线弯曲半径、号码管、线槽盖板之间的空间关系。

　　实际使用中，该盖板虽然属于小型电气附件，却对柜内整齐度和安全防护有直接作用。它把端子排末端不连续的开口区域封闭起来，减少检修工具滑移触达金属件的概率，也能阻挡断线头、金属碎屑进入端子侧面。对于批量装配的控制柜，端板采用卡扣式结构还能减少紧固件数量，提高布线班组的装配效率。整体结构简洁、功能边界清晰，适合作为导轨端子排配套件进行结构校核、装配模拟和小件加工参考。
