Ender3V3SE打印机侧边工具收纳架

桌面级FDM3D打印机在日常使用过程中，操作者往往需要频繁取用铲刀、内六角扳手、镊子、清洁刷等各类运维工具，多数桌面机型出厂未配置配套的工具收纳结构，工具零散放置在工作台面不仅占用操作空间，还容易在取放打印件、调整设备参数时被碰落，甚至出现工具遗失、磕碰打印平台的问题，针对Creality Ender 3 V3 SE机型框架结构设计的侧边挂载式刀架，就是为解决这类桌面设备运维工具收纳痛点开发的配套结构件。

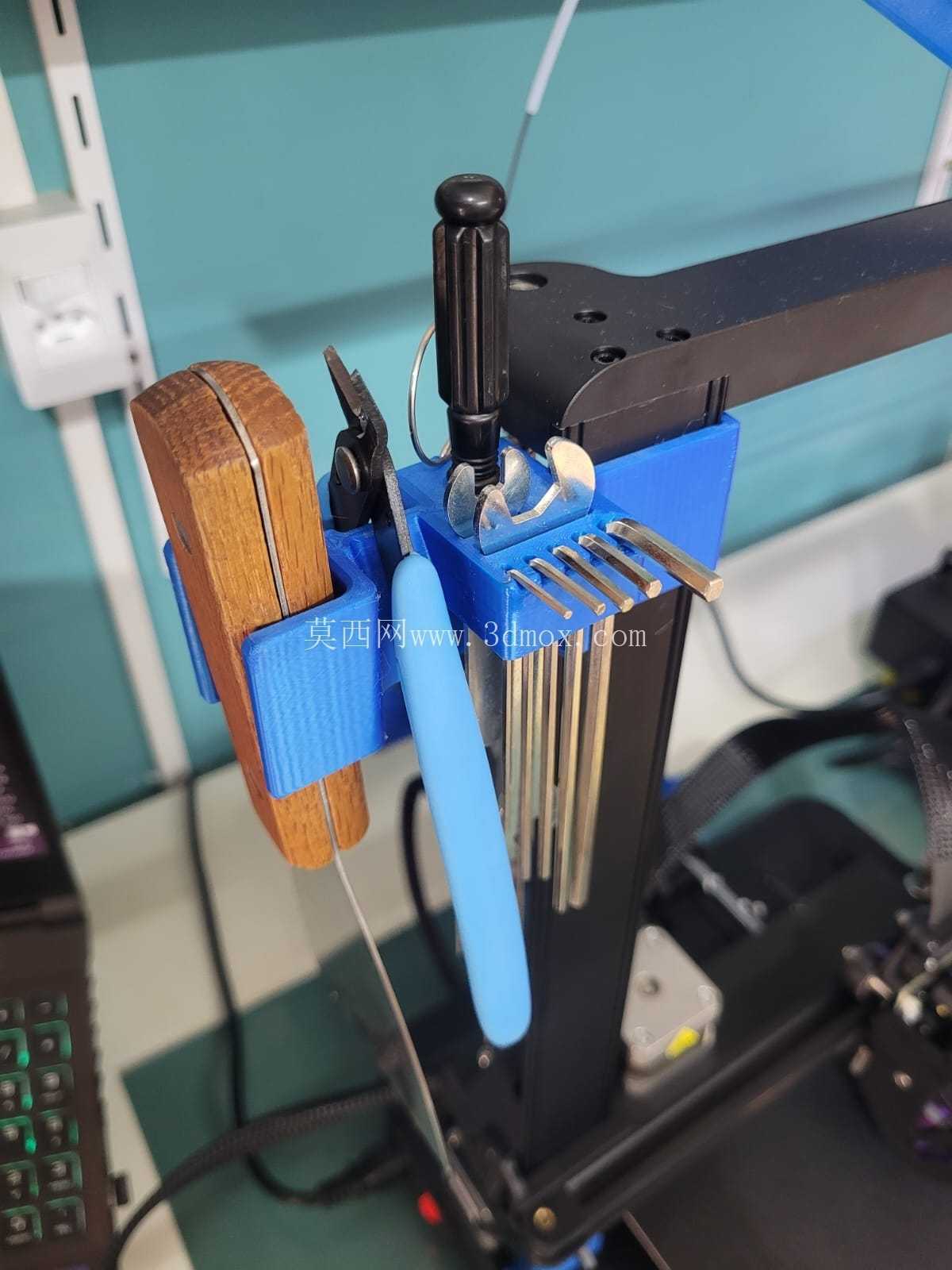

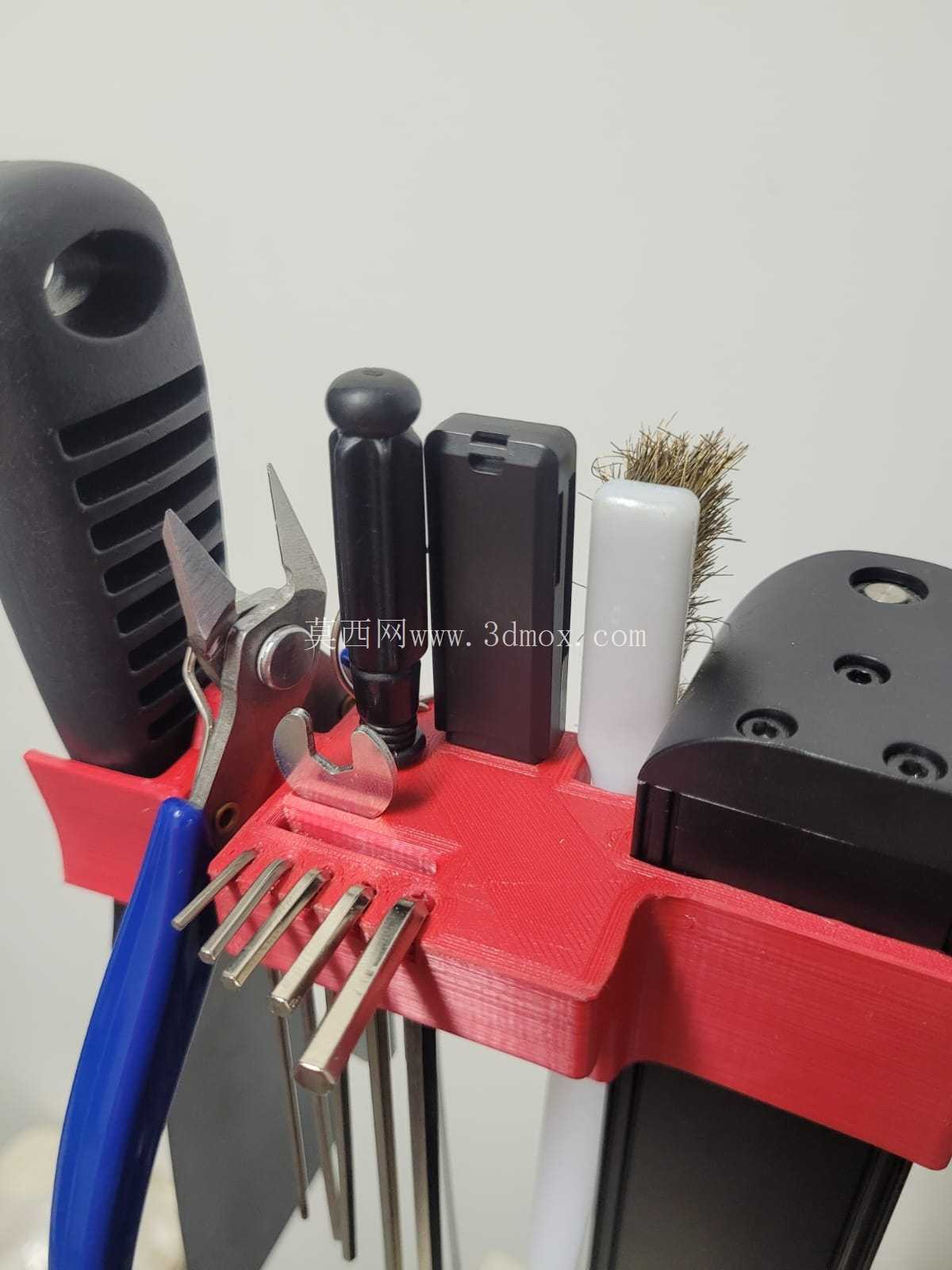

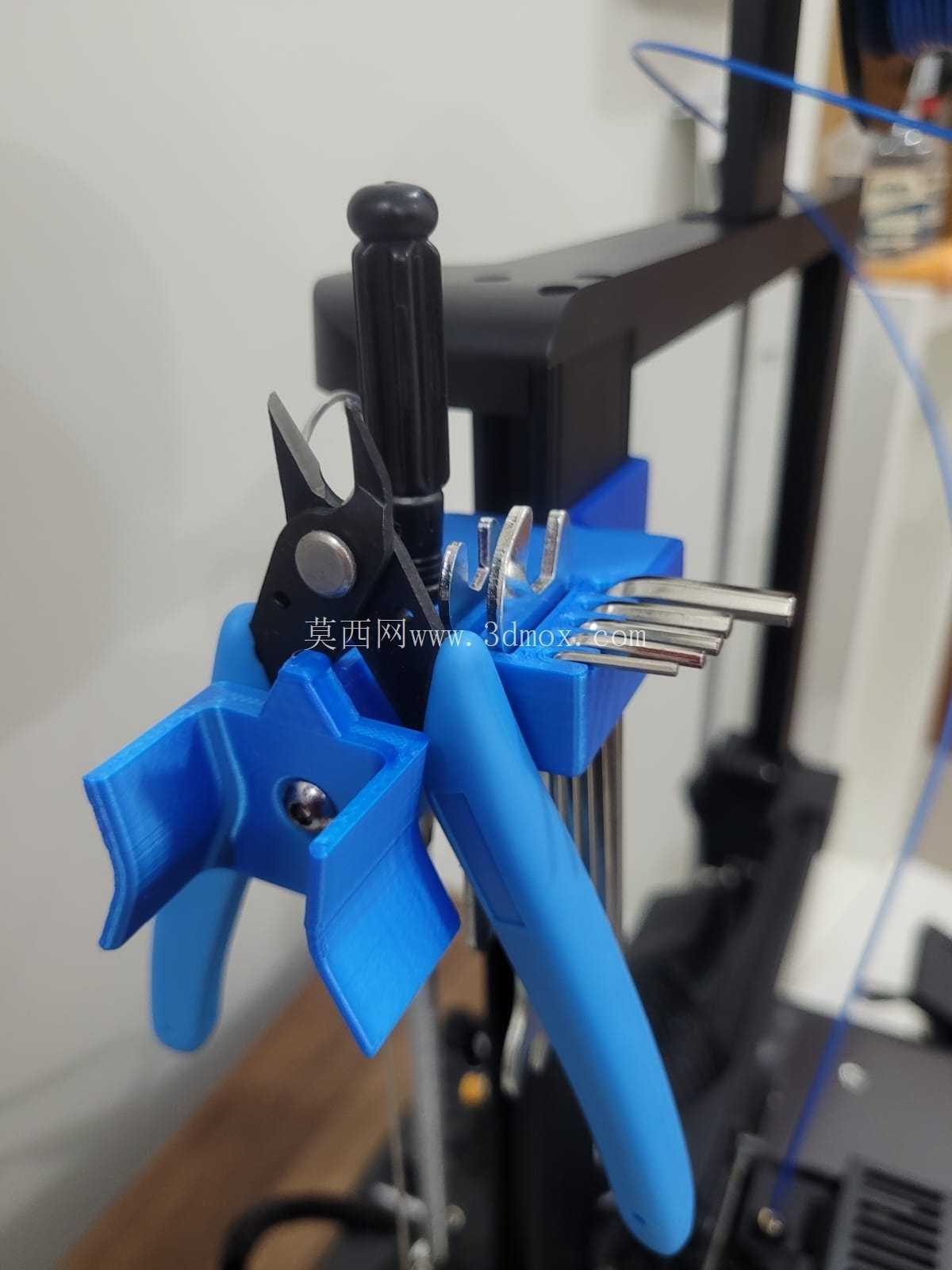

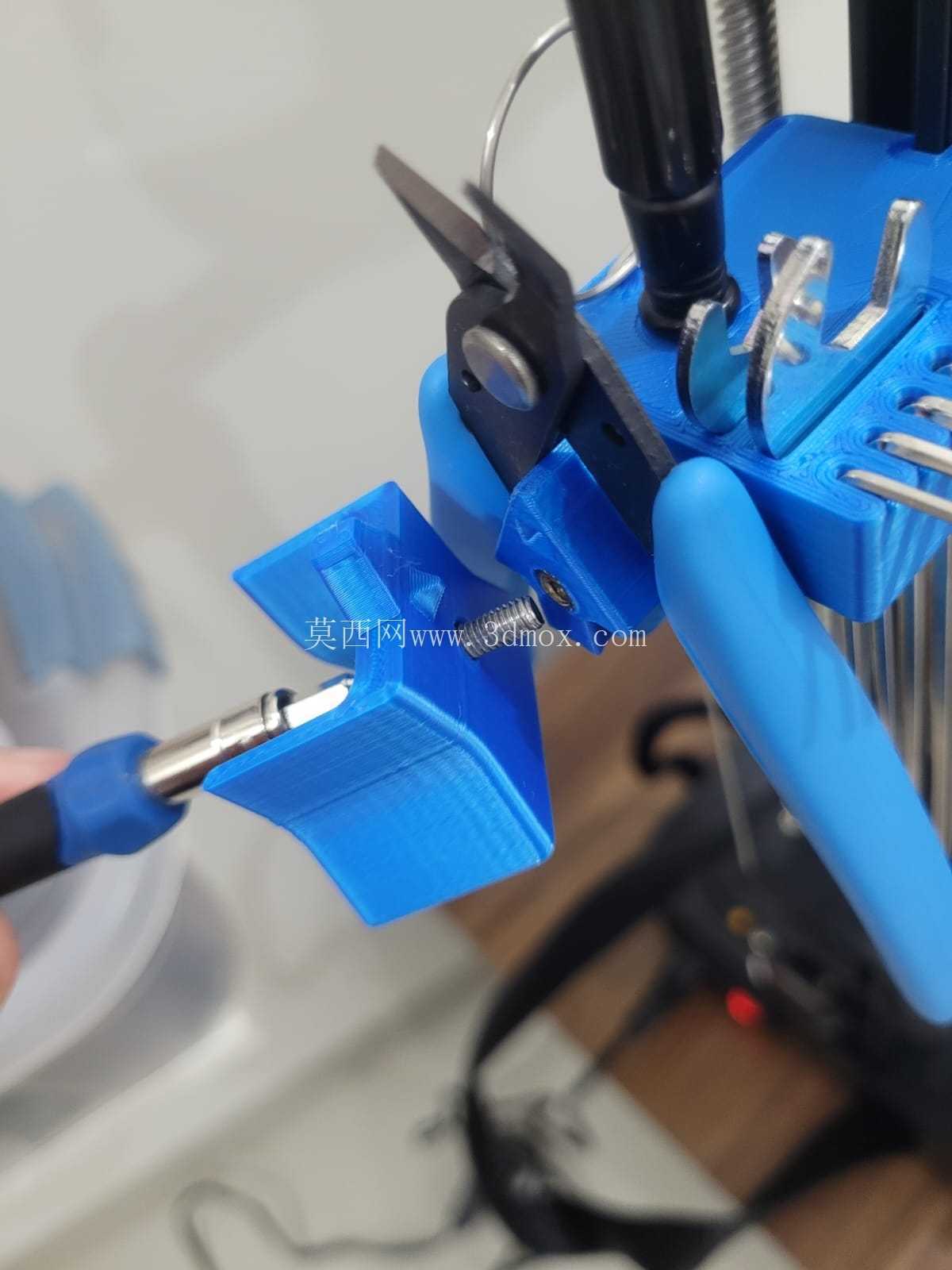

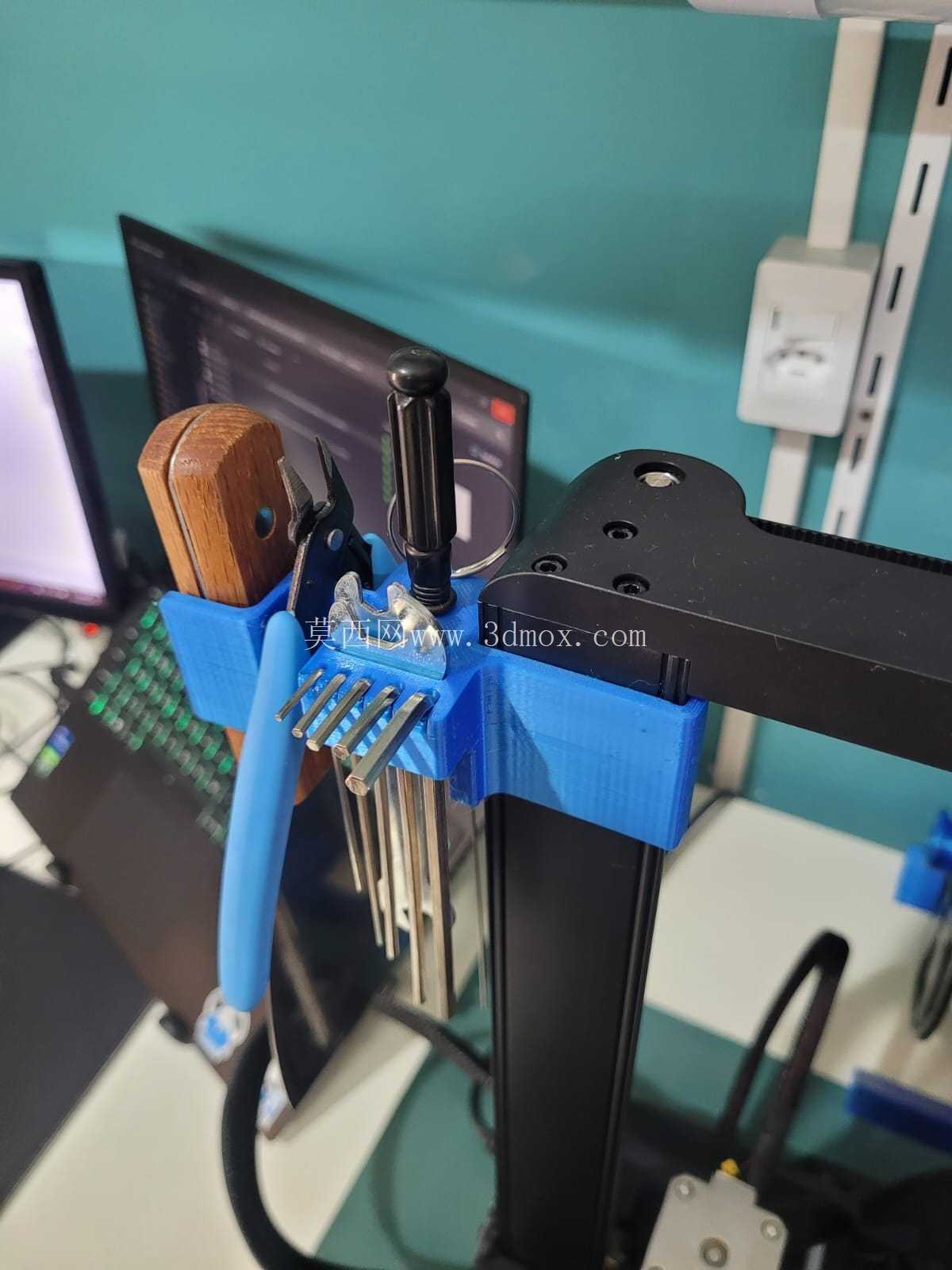

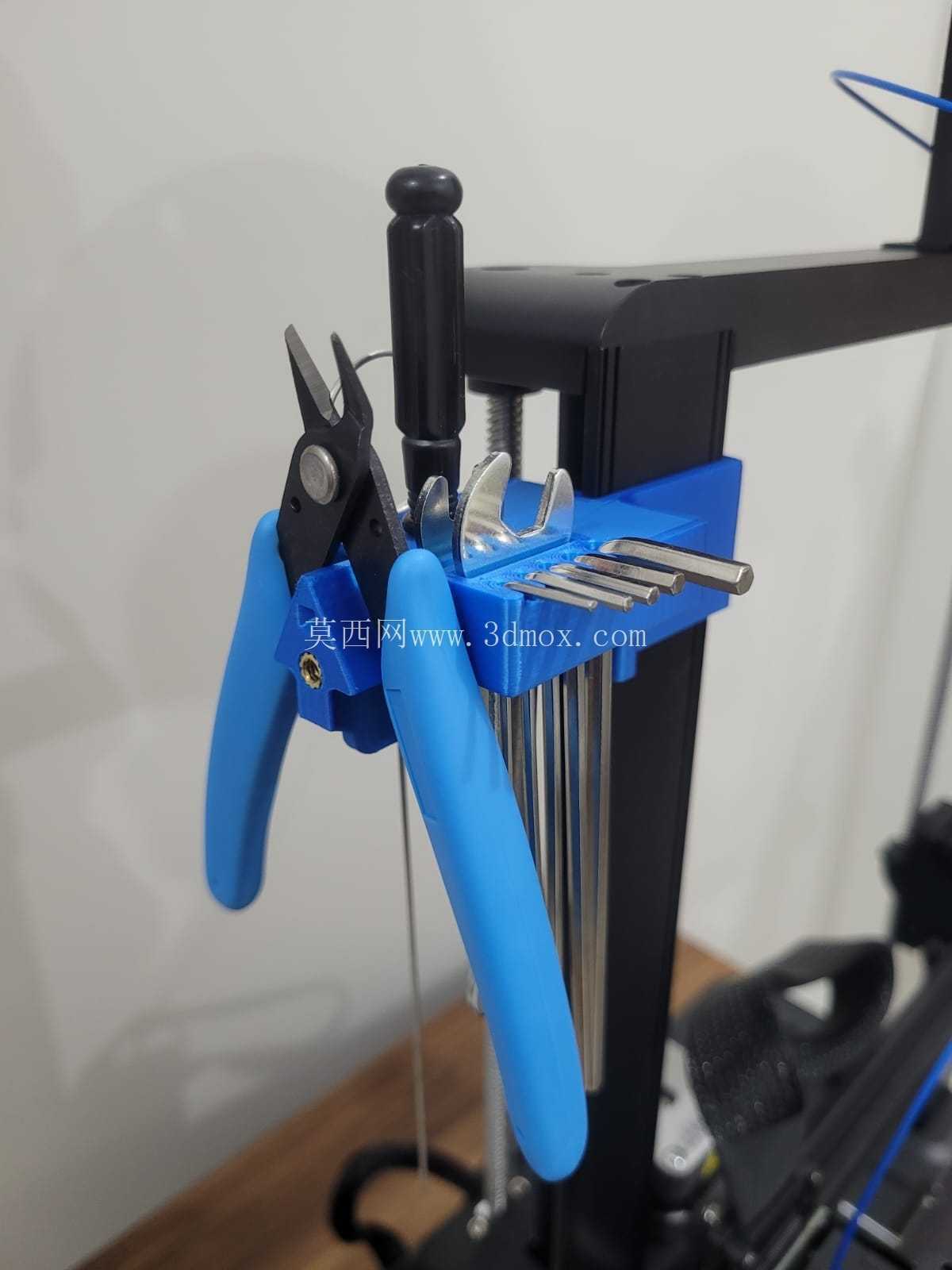

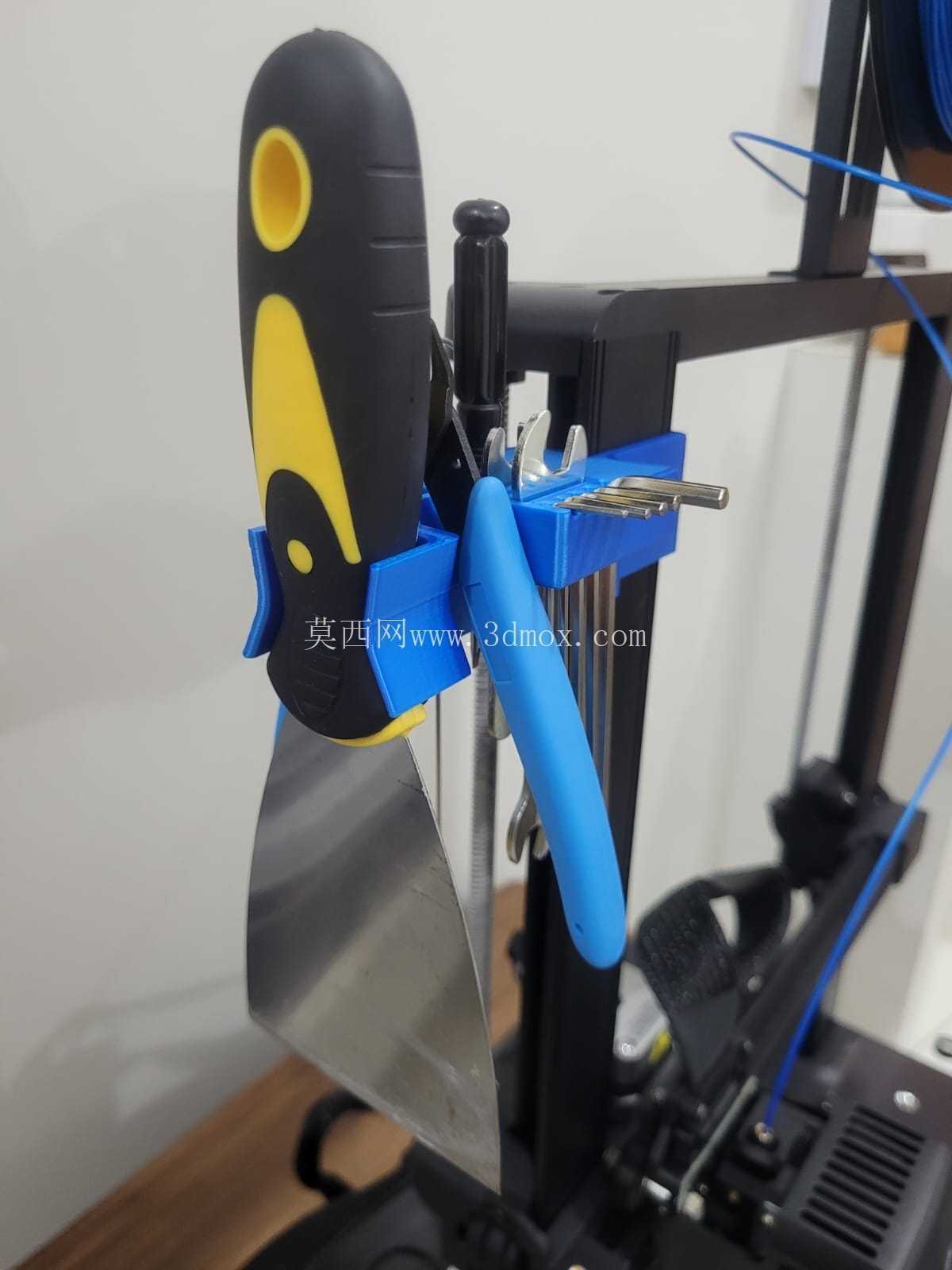

该刀架采用卡扣式挂载设计，无需对打印机原有金属框架进行打孔、攻丝等二次加工，直接卡接在设备型材框架的侧边即可完成固定，安装位置可根据操作者的左右手操作习惯灵活选择左侧或右侧挂载，不会与设备的X轴运动模组、Z轴升降结构、料架以及走线槽产生运动干涉。整体结构采用分体式功能分区设计，不同尺寸的卡位分别对应不同类型的运维工具：带弹性限位的长槽位用于放置平台铲刀，卡位宽度适配常规铲刀的手柄厚度，取放时无需额外解锁动作，单手即可完成操作，铲刀插入后刀刃朝向框架内侧，避免外露划伤操作者或剐蹭打印件；多组直径渐变的圆孔位用于收纳不同规格的内六角扳手，插入后扳手头部外露，可快速识别对应规格，无需翻找工具盒；额外设置的窄槽位可放置镊子、清洁针等细小工具，侧边预留的挂位可固定清洁刷，方便打印完成后快速清理平台残留的耗材碎屑。

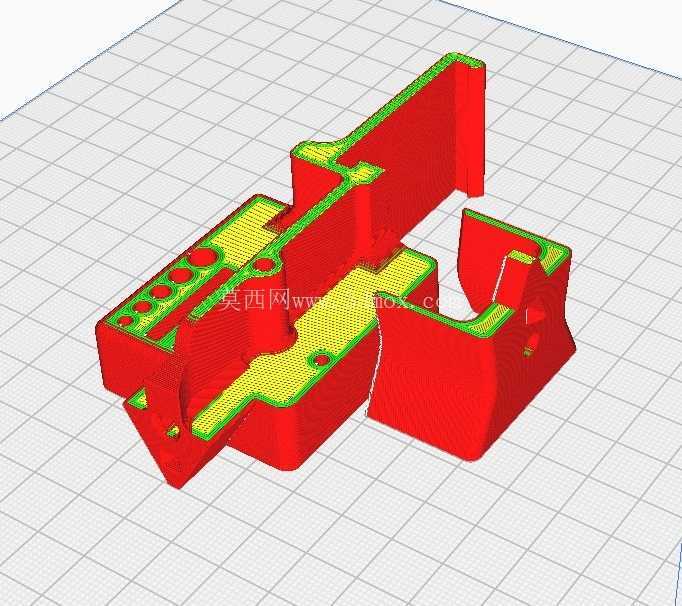

结构设计上充分考虑了3D打印成型的工艺特性，所有安装卡扣的壁厚做了均匀化处理，避免打印过程中出现壁厚突变导致的翘曲变形，卡扣与型材接触的面做了0.2mm的间隙预留，既保证卡接后的紧固度不会因设备运行振动出现松脱，又不会因为过盈量过大导致安装时需要过度用力造成结构件断裂。工具卡位的边缘做了R1.5的圆角过渡，避免取放工具时划伤手部，同时减少应力集中，提升卡位的抗疲劳强度，长期插拔工具也不会出现开裂问题。

安装边界方面，该刀架整体向框架外侧延伸的距离控制在40mm以内，不会超出桌面级打印机常规摆放的占用空间，挂载后距离设备运动部件的最小安全间隙保持在5mm以上，即便X轴运动到最大行程位置，也不会与刀架或放置在刀架上的工具发生碰撞。刀架底部预留了漏屑孔，日常清理时落入卡位的耗材碎屑可直接从孔位漏出，无需拆开结构即可完成清洁，适配桌面3D打印场景下的长期运维使用需求。针对不同的使用习惯，结构上预留了扩展安装位，可根据后续使用需求加装额外的小零件收纳格、耗材剪挂位等拓展模块，无需重新制作整个刀架结构。

在实际打印车间的使用场景中，这类挂载式工具架能够将设备运维所需的常用工具全部集中在设备侧边的伸手可及位置，操作者在进行平台调平、打印件移除、喷嘴清理等操作时，无需转身在工作台的工具堆里翻找对应工具，能够有效减少单台设备的运维操作耗时，对于多台设备排布的打印工坊场景，统一配置这类工具架也能让工位排布更加规整，避免不同设备的工具混放遗失。结构受力方面，挂载后的整体承重控制在500g以内，完全满足常规手动工具的放置需求，卡扣的受力方向与型材的卡槽方向垂直，长期承重也不会出现卡扣滑脱的问题，即便设备运行过程中存在小幅振动，工具也不会从卡位中掉落。
