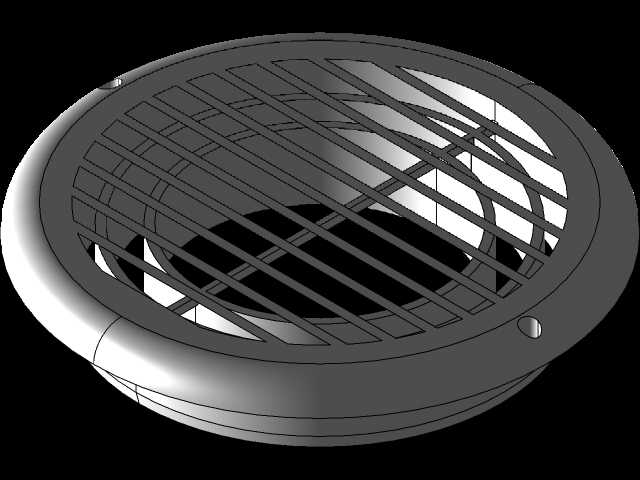

十八厘米圆形通风防护格栅盖板

　　这款圆形通风防护格栅主要面向柜体通风、设备外壳换气、小型风道末端遮挡以及室内外通风口装饰防护等场景。整体采用扁平圆盘式结构，外圈为连续环形边框，内部布置多道平行栅条，栅条之间保留稳定的通流间隙，既能够让空气顺畅通过，又可以阻挡手指、较大杂物或小动物直接进入风道内部。在设备机柜、加热装置、排风箱体、管道端口以及墙面通风开孔处，这类构件常作为最外层的安全与整流部件使用。

　　从结构思路上看，设计重点并不在于复杂运动机构，而在于通流面积、边框刚度、栅条承载能力和安装便利性之间的平衡。外圈环形边框承担主要定位作用，能够覆盖开孔边缘，使安装后的外观更加完整。边框上预留有紧固孔位，可通过螺钉将格栅固定在面板、墙体或风道法兰面上。孔位靠近外圈布置，锁紧后受力直接传递到边框，不易造成栅条区域变形。内部栅条沿同一方向平行排列，形成规则的长条通风槽，气流通过时路径直接，压损较低；同时栅条两端与环形边框连为一体，使整个零件在受轻微按压或碰撞时具有较好的整体刚性。

　　该件的名义外径围绕十八厘米规格建立，适用于匹配相应尺寸的圆形通风开孔。建模时需要重点控制外圆直径、边框宽度、栅条厚度、栅条间距以及背面沉台高度。外圆决定外观覆盖范围，边框宽度影响对安装孔边的遮挡能力；背面若设置下沉环边，则可嵌入开孔内起到定位作用，减少装配时的偏移。栅条间距不能只按视觉比例确定，还要结合防护需求判断：间距过大，防护效果下降；间距过小，则有效通风面积减少，并可能增加风噪和积尘清理难度。

　　在实际选型中，这类格栅常与风机、排气管道、电气柜散热孔或设备外壳通风窗配合使用。若用于排风侧，栅条方向应尽量顺应主气流方向，避免气流在入口处产生强烈折转；若用于进气侧，则需考虑环境中的粉尘、纤维和异物尺寸，必要时可在背部附加滤网。格栅本身并不承担密封功能，因此在需要防雨、防溅或密闭的场合，应与防雨罩、密封垫、止回阀等部件组合，而不能单独依赖该盖板实现防护等级要求。

　　三维建模时，可先以旋转或拉伸方式建立外圈圆盘基体，再根据通风区域切出内部空腔。栅条适合采用阵列方式生成，先确定单根栅条的截面和跨度，再按等间距复制，最后与外框进行布尔合并。对于螺钉孔，应保留清晰的沉孔或通孔结构，并在孔周设置适当实体厚度，避免锁紧时出现局部应力集中。若后续用于注塑或钣金加工，还需在模型中考虑拔模斜度、圆角过渡和壁厚均匀性；栅条与外框交接处不宜形成尖锐内角，小圆角可以降低成型缺陷，也能减少应力集中。

　　外形上，该格栅表面简洁，圆环与平行栅条构成规整的视觉秩序，安装后不会突出过多体积。圆盘边缘采用圆滑过渡，既减少搬运和装配时的划手风险，也使面板外观更协调。由于构件长期处于气流通道位置，表面应便于擦拭，栅条之间的开口需要保持连续，避免出现难以清灰的封闭死角。对于设备外壳设计人员而言，该模型可直接作为通风口布局参考，用于校核开孔直径、螺钉位置、背部嵌入深度以及与内部风机的干涉关系；对于加工人员而言，则可据此进一步展开材料选择、成型工艺评估和样件制作。
