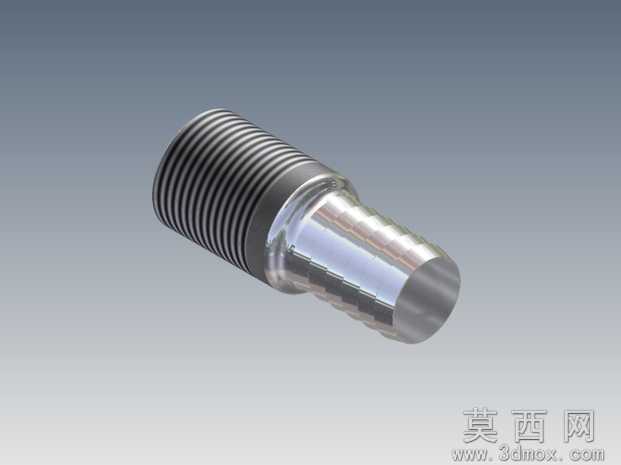

带1又1/4外螺纹的软管适配接头

本作品为软管适配接头的三维参数化模型，建模阶段采用Autodesk Inventor软件完成全流程构建，首先通过旋转凸台命令生成接头的整体基体轮廓，精准匹配1又1/4英寸外螺纹的公称尺寸、螺距、牙型角参数，通过扫掠切除命令生成标准外螺纹牙型，保证螺纹段的尺寸公差符合管路连接的通用标准，可实现与对应规格内螺纹端口的紧密旋合。接头的软管接驳段采用多道环形倒刺结构设计，建模时通过环形阵列命令均匀排布多道凸棱，每道凸棱的边缘做圆角过渡处理，既保证软管套接后可通过倒刺结构形成可靠的轴向防脱限位，又避免锐边割伤软管内壁造成渗漏风险。材质渲染阶段，将螺纹段与主体接驳段分别赋予不同的金属材质表现：外螺纹段设置为高强度碳钢材质效果，添加细微的表面磷化处理质感，模拟工业级螺纹接头的防锈处理工艺；中间过渡段做抛光镀铬的金属质感，调整反射率与粗糙度参数，还原金属机加工后的光亮表面效果；接驳段的倒刺区域添加细微的机加工刀痕纹理，还原真实车削加工的表面质感。结构设计上，在螺纹段与倒刺接驳段之间设置了加厚的过渡凸台，凸台边缘做圆弧过渡，降低管路承压时的应力集中系数，提升接头整体的结构强度，可适配输水、输油、低压气动等多场景的软管连接需求。建模过程中对所有配合尺寸做了参数化关联，可通过修改全局参数快速调整接头的螺纹规格、接驳管径、整体长度，适配不同规格的软管连接场景，模型完成后通过干涉检查命令验证所有结构无重叠冲突，渲染阶段采用三点布光方案，主光从侧上方打亮接头的金属反光面，辅光弱化暗部死黑，添加柔和的环境反射效果，最终呈现出清晰展示接头结构细节的渲染效果，可用于管路系统装配模拟、产品展示、工程出图等多种场景。
