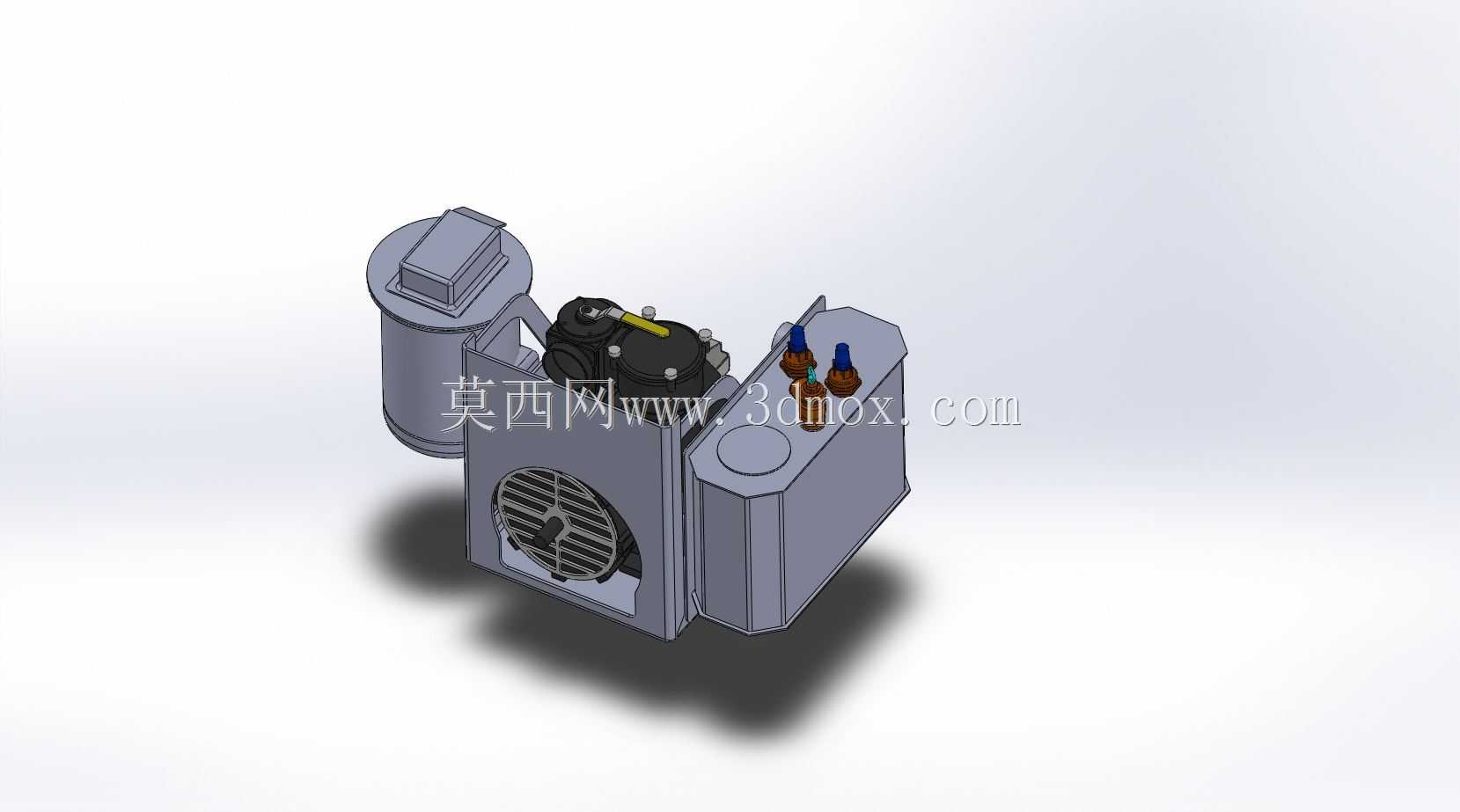

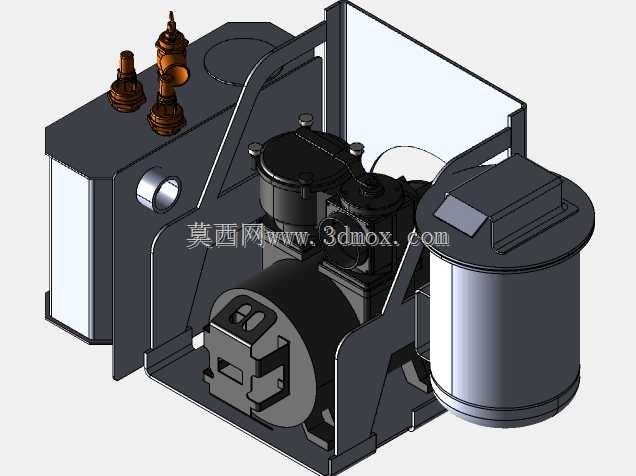

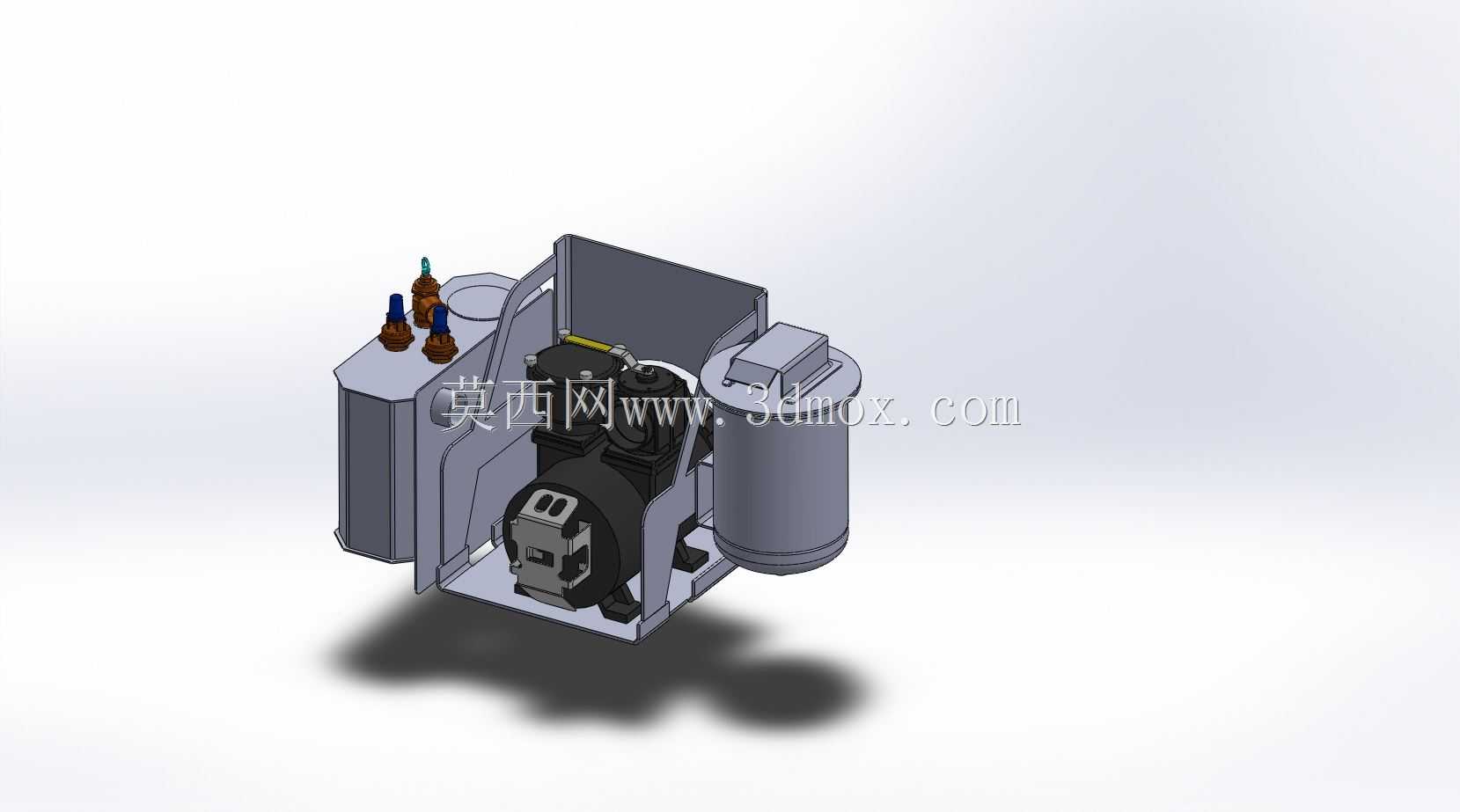

NVE真空泵集成消音排水功能组件结构

　　在工业真空获取系统的实际部署场景中，真空泵配套的功能集成组件直接决定整套负压系统的运行稳定性与维护周期，这套NVE系列配套的泵用功能组件，整合了排气消音、气液分离、自动排水、压力监测、管路对接等多项核心功能，可直接适配同系列旋片式真空泵的排气端安装需求，无需额外采购分散的阀件、消音、分离配件进行零散拼接，大幅降低现场管路设计的复杂度与安装工时。从实际工况适配来看，这类组件常应用在木工中央吸尘负压系统、医疗负压吸引终端配套、食品包装真空封口设备、工业真空吸盘上下料工位、污水真空收集管网等场景，不同场景下对组件的耐腐、排水、消音性能要求存在差异，这套组件在结构设计时做了多场景兼容考量。组件核心的消音腔采用扩容减速+多孔吸声的复合结构，

　　排气从泵体出口进入腔体后，首先通过扩容段降低气流流速，将高速气流夹带的液态水、固体杂质通过重力沉降分离到腔体下部的积液区，避免带液气流直接排入环境造成污染，同时气流经过多孔阻尼结构时，将排气的高频脉动噪声转化为热能耗散，可将真空泵排气端的噪声降低15-20分贝，满足车间内设备布置的噪声限值要求。积液区的自动排水结构采用不锈钢浮球配合BUNA材质密封的正向关闭球阀，搭配杠杆式排水阀结构，当积液区液位上升到设定阈值时，浮球随液位抬升通过杠杆机构打开排水阀口，在系统内部负压与积液重力的共同作用下自动排出积存的液体，液位下降到安全位置后，浮球下落带动阀口正向压紧密封，避免外界空气从排水口漏入真空系统破坏负压稳定性，相比常规的电磁阀排水结构，这种纯机械结构无需供电与控制信号，可靠性更高，不会出现电气故障导致的排水失效或系统漏气问题。组件的进气侧采用标准空白进气法兰作为安装对接边界，法兰的螺栓孔位、密封面尺寸完全匹配同系列真空泵的排气口标准，现场安装时只需在密封面加装对应材质的密封垫片，穿入紧固螺栓按对角顺序拧紧即可完成对接，不需要现场配焊或改制法兰，同时法兰接口预留了其他配件的扩展安装位，可根据实际工况需求加装真空减压阀、负压表、温度传感器等监测或调节配件，不需要额外在管路上开孔焊接。组件集成的高效铝脱水器采用旋流分离+挡板拦截的双重结构，气流进入脱水段后沿腔体内壁做旋流运动，液态水滴在离心力作用下被甩到腔壁后汇聚流入下部积液区，

　　经过旋流分离后的气流再经过多层挡板的拦截，将剩余的细小雾滴进一步捕集，脱水效率可达98%以上，可有效避免液态水进入后续的消音结构或倒灌回泵腔，防止泵腔内的润滑油被水乳化变质，延长真空泵的换油周期与核心部件使用寿命。无障碍检修结构的设计充分考虑了现场维护的便利性，组件的积液腔下端盖采用快拆式连接结构，不需要将整个组件从泵体上拆下，只需松开下端的快拆卡扣即可打开积液腔，清理内部积存的固体杂质、检查浮球与密封阀片的磨损情况，整个维护过程单人即可在5分钟内完成，不需要借助专用工具。从安装边界尺寸来看，组件整体采用同轴式布局，进气法兰中心与组件主体轴线重合，安装后整体向外延伸的长度控制在同规格泵体允许的安装空间范围内，不会与周边的管路、设备护罩、机架结构产生干涉，组件的重量经过优化，所有壳体采用轻质铝合金材质压铸成型，在保证结构强度满足0.1MPa负压工况下不变形的前提下，整体重量比同规格的焊接钢制组件降低40%以上，不会对泵体的排气口法兰产生过大的附加弯矩，避免长期运行后法兰密封面变形漏气。在压力监测与调节的扩展设计上，组件预留的压力表与减压阀安装位采用标准管螺纹接口，用户可根据自身系统的负压控制需求，选配对应量程的真空压力表实时显示系统运行的负压值，也可加装真空减压阀将泵出口的负压调节到实际工况需要的数值，避免负压过高造成的设备能耗浪费或吸损工件的问题。整套组件的所有过流部件都做了防腐处理，铝合金壳体表面做了硬质阳极氧化处理，浮球、

　　杠杆等金属部件采用304不锈钢材质，密封件采用耐油耐水的BUNA丁腈橡胶材质，可适配含有少量水汽、少量油污的气体工况，不会出现常规铸铁组件长期使用后的锈蚀卡滞问题。在实际选型匹配时，只需确认真空泵的排气量与排气口法兰尺寸，即可直接选用对应规格的组件，不需要重新进行复杂的管路阻力计算，组件内部的流道经过CFD流体仿真优化，流道的转弯处都做了圆弧过渡处理，整体流阻比零散拼接的阀件管路降低30%以上，不会因为加装组件造成真空泵的排气阻力过大，导致泵体运行电流升高、抽气速率下降的问题。对于有特殊安装角度需求的场景，组件的法兰连接结构支持360度旋转调整，安装时可根据现场的管路走向、排水口位置需求，旋转组件主体到合适的角度后再紧固法兰螺栓，保证排水口始终处于腔体的最低位置，避免积液无法顺利排出的问题。
