电动软管蠕动泵ETK38结构设计

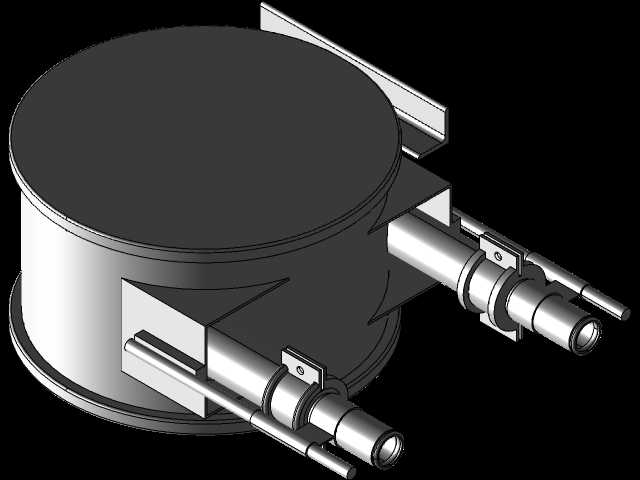

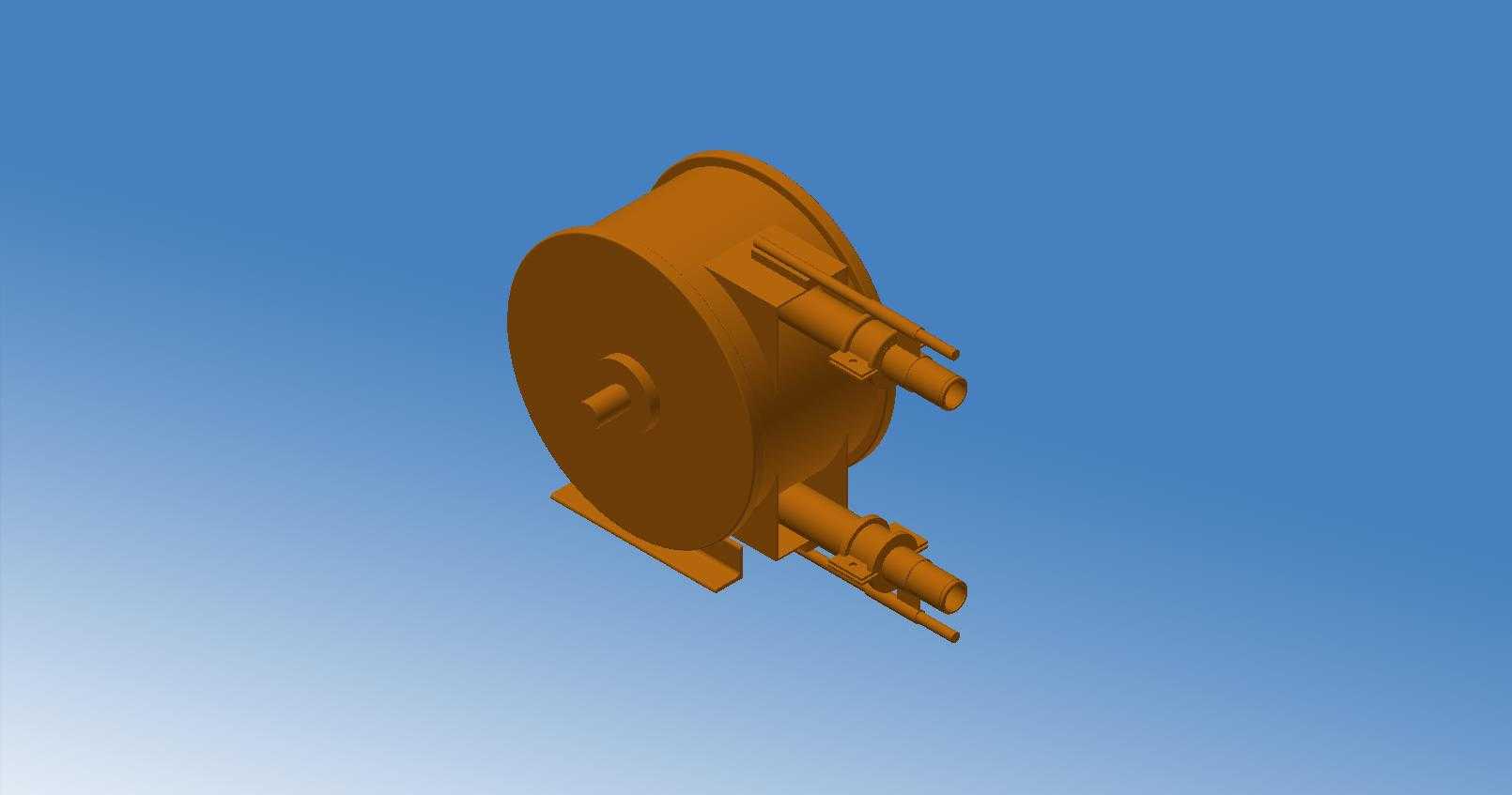

　　该结构围绕软管挤压输送这一基本原理展开，核心工作对象不是刚性叶轮或柱塞，而是一根可反复弹性恢复的橡胶软管。整机布置时，圆形泵腔作为容纳软管与挤压辊的主体，电机及减速输出端布置在泵体一侧，两根带接头的管路沿泵体切向引出，底部设置安装支脚，使设备能够固定在机架、台面或移动小车上。现场布置时，需要优先确认泵腔外径、整机轴向厚度、底部支脚孔位以及进出口接头的伸出方向；管路接头区域应预留软管插拔、卡箍紧固和日常更换空间，电机侧则要预留散热与检修距离，避免贴墙安装后无法拆卸护罩或调整压紧机构。

　　从使用场景看，这类泵常见于实验室小流量加料、食品饮料辅料输送、药剂滴加、腐蚀性流体转运以及含细小颗粒浆料的温和输送。由于被输送介质只接触软管内壁，不接触辊子、泵壳和传动件，因此在处理易污染、易氧化或带轻微腐蚀性的液体时，能够减少交叉污染和金属接触风险。与离心泵相比，它不需要灌泵即可形成一定自吸能力；与柱塞泵相比，它没有复杂的密封腔和单向阀组，流道简单，停机后也可通过管内闭塞段形成隔断。

　　结构设计的关键在于挤压轨迹与软管寿命之间的平衡。辊子沿软管外侧滚动压迫时，管腔被逐段压闭，辊子后方的软管依靠自身弹性恢复，形成负压并吸入液体；辊子前方被压闭的管段则将液体推向出口。若压紧量不足，管内闭合不彻底，会产生回流，降低流量和真空度；若压紧量过大，虽然输送效率提高，却会加剧橡胶管摩擦、疲劳和温升，使软管过早开裂。建模时需要重点检查辊子外圆与泵腔内壁之间的环形间隙，该间隙应与软管外径、壁厚以及受压变形量相匹配。辊子端部应设置圆滑过渡，避免在软管边缘形成剪切线；辊子支撑轴要承受周期性径向力，轴承选型和支座刚度不能仅按静态重量估算。

　　驱动部分通常采用电机经减速机构带动转盘旋转，转盘上布置一个或多个挤压辊。辊子数量会影响流量脉动：单辊结构简单、更换软管方便，但出口脉动较明显；多辊结构可提高排液连续性，却增加辊架复杂度和软管压紧频次。图中结构采用紧凑的侧置驱动形式，动力端与泵腔之间应考虑隔离和防护，防止软管破裂时液体沿轴进入传动部件。进出口接头不宜直接承受较大管路载荷，实际装机时应在靠近泵体位置设置管夹或支撑，使软管重量、管路拉力由机架承担。

　　安装边界方面，底部支脚承担整机工作时的周期性反力，支脚接触面应保持平整，紧固件需配置防松垫圈；若安装在移动设备上，还要考虑振动导致接头松动的问题。泵体周围应保留软管更换通道，因为橡胶管属于易损件，更换时通常需要打开泵腔、松开压管结构并沿圆弧路径取出旧管。软管材料需根据介质特性选择，常见方向包括天然橡胶、丁腈橡胶、三元乙丙橡胶以及食品级硅胶等；不同材料的硬度、回弹性和耐温范围不同，会直接影响压紧间隙和吸液性能。

　　三维建模过程中，除了完成外观装配，还应验证辊子运动包络是否与泵壳、护罩、管接头发生干涉，检查软管在最大压扁状态下的弯曲半径，以及电机、联轴器、辊轴之间的同轴关系。对于选型人员而言，该结构适合关注低污染、自吸、可逆输送和易清理流道的场合；对于结构设计人员而言，真正决定设备稳定性的不是泵壳外形，而是压管间隙、辊子轨迹、软管寿命、驱动扭矩和安装维护空间之间的协同。
