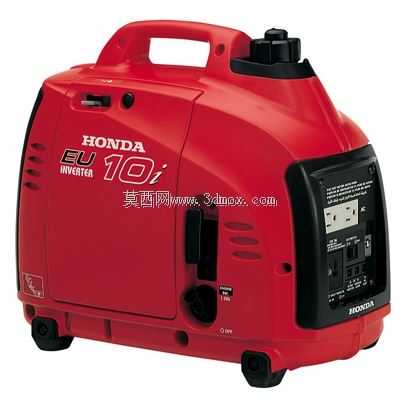

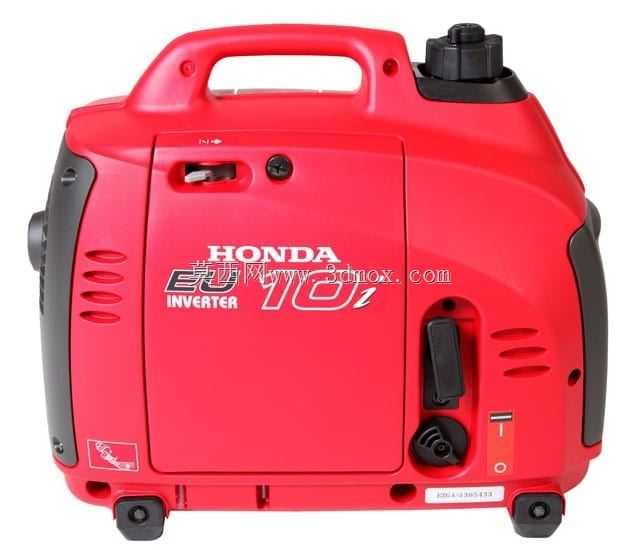

本田EU10i便携式变频汽油发电机组

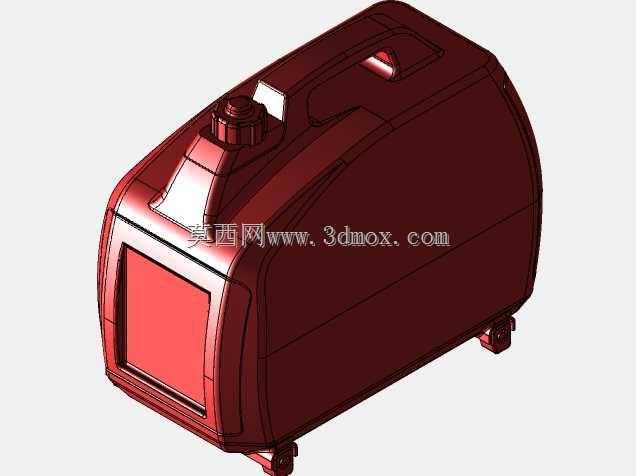

　　这款便携式变频发电设备的三维结构还原，完全围绕户外移动供电的实际使用场景做细节落地，建模过程中优先考虑了设备在不同工况下的使用边界，没有做多余的装饰性结构，所有曲面、凸起、接口位置都和实物的装配逻辑完全匹配。从实际应用场景来看，这类小功率变频发电机主要覆盖户外露营供电、小型户外作业临时取电、家庭应急备电、车载配套供电这几个核心场景，所以建模时首先把控的是整机的便携属性：顶部一体化的提手结构做了圆角过渡处理，提手的内空尺寸刚好适配成年人手掌的握持宽度，提手与机身主体的连接位置做了加厚的加强筋结构，对应实际产品中提手需要承受整机满油状态下的全部重量，避免搬运过程中出现结构断裂的问题。机身两侧的防撞护角采用了软硬材质结合的设计思路，

　　建模时单独拆分了护角的独立零件，还原了实际产品中橡胶护角突出机身主体3-5mm的设计，这个尺寸边界是经过实际场景验证的——设备在车载运输、户外放置时，侧面磕碰最先接触的是橡胶护角，不会直接撞击塑料机身壳体，能有效降低外壳破损的概率。机身正面的操作区域布局完全遵循人机工程逻辑，燃油开关、启动拉手、输出插座、状态指示灯的位置都集中在机身单侧的下半区域，操作人员站立状态下不需要弯腰或者挪动设备就能完成所有操作，建模时每个操作件的凸起高度、按压行程的预留空间都做了还原，比如燃油开关的拨杆突出面板12mm，拨杆的转动角度预留了90度的活动空间，不会和周边的壳体结构产生干涉。变频逆变模块的散热结构是这款设备设计的核心要点，

　　建模时还原了机身侧面多组平行的横向散热格栅，格栅的开孔角度做了向下倾斜15度的处理，这个设计细节一方面能保证设备运行时内部的热空气可以顺着格栅顺利排出，避免逆变模块和发动机缸头温度过高触发过载保护，另一方面倾斜的开孔可以阻挡户外使用时的雨水、沙尘直接进入设备内部，降低故障概率。油箱盖布置在机身顶部的靠后位置，建模时还原了油箱盖的防丢连接结构，同时油箱盖的顶部高度低于提手的最高平面，这样设备在堆叠放置或者车载运输时，不会因为重物挤压损坏油箱盖，也避免了油箱盖被意外剐蹭打开导致燃油泄漏的风险。机身底部的四个减震脚垫做了独立的零件建模，每个脚垫的高度为8mm，脚垫位置对应内部发动机、逆变模块的重心分布点，

　　设备运行时发动机产生的高频振动可以通过橡胶脚垫传递到放置面，不会出现整机移位或者共振产生的过大噪音。输出接口区域做了下沉式的设计，接口面板比机身外平面低5mm，配套的防水胶盖可以完全覆盖接口位置，户外小雨环境下使用时，雨水不会顺着面板流进接口内部造成短路。整机的外形尺寸控制在长450mm、宽240mm、高380mm的边界内，这个尺寸刚好可以放进大多数家用车的后备箱储物格，也能适配常见的户外便携收纳箱的内部尺寸，不会因为尺寸过大影响携带便利性。建模过程中对机身的分模线位置也做了精准还原，前后壳体的连接卡扣位置、螺丝固定柱的位置都和实际装配逻辑一致，没有出现结构错位的问题，对于需要做结构复刻、二次改装的设计人员来说，这个模型的装配关系可以直接作为结构设计的参考，不需要重新核对部件之间的配合间隙。从设备的实际用途出发，1000W的额定输出功率可以满足小功率家电、户外照明、小型电动工具的用电需求，逆变输出的稳压特性可以给笔记本电脑、摄影器材这类对电压稳定性要求高的设备供电，不会因为电压波动损坏用电设备，建模时也特意还原了逆变模块对应的机身内部空间预留，能直观看到模块的安装位置和周边的散热通道布局，方便设计人员理解这类便携发电机的内部排布逻辑。
