复古手摇式手动钻孔工具三维建模作品

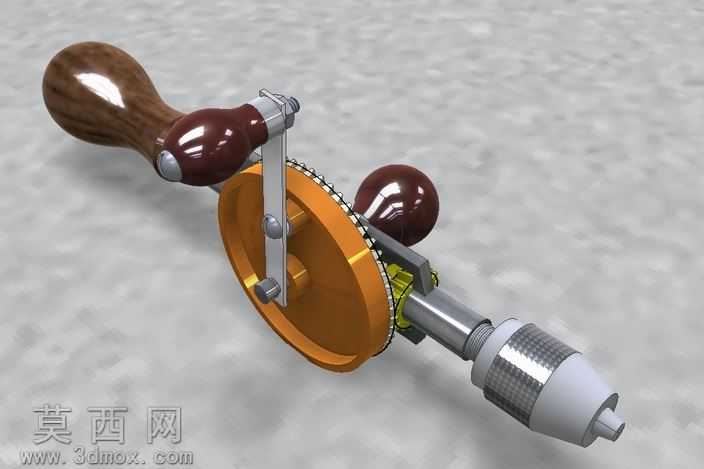

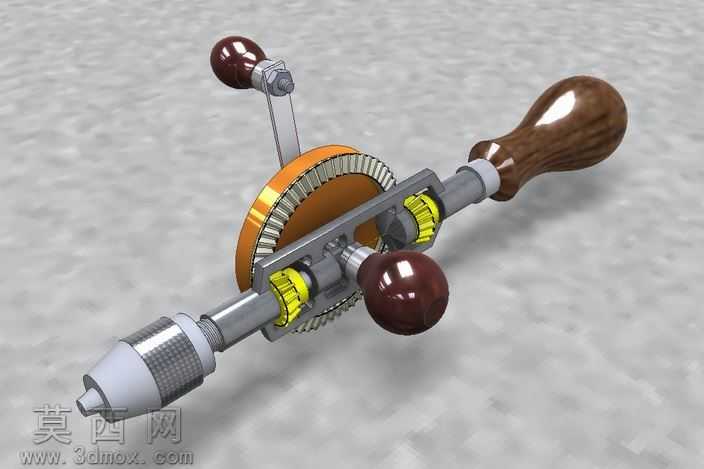

本作品为复古手摇式手动钻孔工具的三维建模成果，建模过程中依托参数化建模逻辑，对老式手钻的各个组成部件进行了1:1比例的还原设计。首先针对握持手柄部分，建模时精准复刻了木质握柄的流畅曲面造型，通过样条曲线勾勒握柄的人体工学轮廓，再运用曲面放样、实体加厚等命令生成握柄主体，同时还原了握柄端部的金属包边结构，对包边的压合细节、金属件与木质件的装配间隙都做了精细化处理，还原老式手钻的真实装配关系。针对核心传动结构部分，建模时完整还原了大直径传动齿轮、侧置摇柄、齿轮啮合传动组的结构细节，对齿轮的齿形参数、摇柄的连接销轴、齿轮架的固定螺栓都做了参数化建模，每一个紧固件的尺寸都匹配整体结构比例，还原手摇传动的机械逻辑：摇动手柄时大齿轮带动主轴小齿轮转动，实现钻夹头的高速旋转，建模过程中对齿轮的啮合间隙、传动部件的同轴度都做了校验，确保结构逻辑符合真实机械原理。针对前端钻夹头部分，建模时还原了夹头的滚花防滑纹理、夹爪的伸缩结构、锁紧套的阶梯造型，对夹头与主轴的连接螺纹也做了细节刻画，还原钻夹头装夹钻头的功能结构。材质与渲染环节，针对木质握柄部分，调配了深棕色实木材质，添加了自然的木材纹理、漆面反光效果，还原老式木柄的温润质感；针对金属部件，区分了不同金属的材质表现：传动齿轮、主轴、紧固件做了亮面金属材质，添加细微的使用划痕做旧效果，还原老工具的使用质感；摇柄端的球形握柄采用了与主握柄一致的木材质感，同时还原了金属固定件的哑光金属质感。渲染时采用了柔和的影棚布光，通过多角度光源突出模型的曲面起伏与结构细节，背景采用哑光灰色质感地面，让手钻模型成为视觉焦点，同时添加了柔和的环境反射，提升金属部件与漆面木柄的真实质感。设计思路上，本作品以复古老式手摇钻为原型，在还原经典手动工具结构的基础上，对各个部件的建模精度做了提升，既保留了老工具的复古外观质感，又确保各个部件的结构符合机械设计逻辑，可用于手动工具结构展示、复古五金产品演示、机械原理教学等场景，完整展现了老式手动钻孔工具的机械美感与实用结构。
