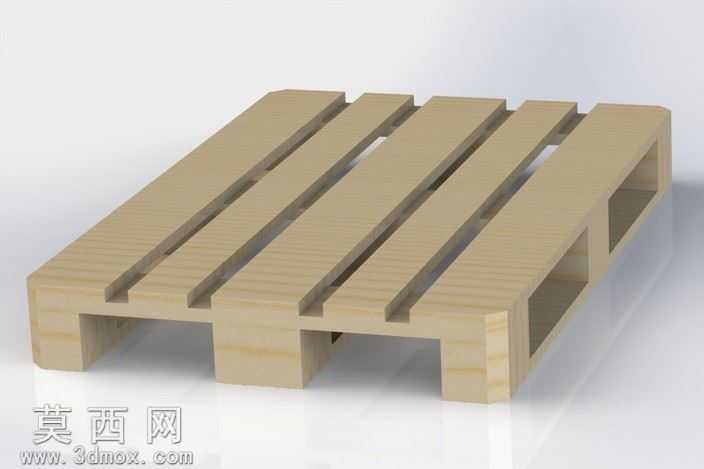

欧标木质物流运输托盘三维设计

本作品为欧标木质物流托盘的三维建模设计，建模过程严格遵循EUR托盘的官方标准尺寸规范，确保各部位尺寸精度符合实际工业使用要求。建模阶段采用实体建模方式，先通过草图绘制托盘面板的轮廓线条，精准定位每块面板的间距与宽度，再通过拉伸命令生成面板的基础实体，针对面板边缘的圆角过渡特征，采用倒圆角命令处理，还原真实木质托盘边缘的钝化处理效果，避免尖锐边角带来的使用安全隐患。托盘的支撑墩结构采用独立建模后装配的方式，根据欧标托盘的受力分布要求，均匀布置九个支撑墩，每个支撑墩的尺寸、高度完全统一，保证托盘整体的水平度，同时预留出标准叉车作业的叉取空间，叉口的高度、宽度完全适配通用手动叉车与机动叉车的叉齿尺寸，满足不同场景的搬运作业需求。底部的连接梁板建模时，重点考量结构受力逻辑，梁板与支撑墩、面板的连接部位做了贴合处理，还原实际木质托盘钉接后的贴合状态，没有出现结构错位或缝隙过大的问题。材质渲染阶段，为模型赋予真实的实木材质，调整材质的纹理方向与每块面板的木纹走向匹配，还原松木材质的自然色泽与纹理细节，同时添加轻微的材质粗糙度，模拟木质托盘表面的哑光质感，避免过度反光造成的不真实感。场景渲染采用柔和的影棚布光，通过主光源、补光与环境光的搭配，清晰展现托盘的整体结构与各部位的层次关系，阴影效果柔和自然，能够直观呈现托盘的立体形态。设计过程中重点考量托盘的结构合理性，面板之间的预留缝隙既可以减少托盘整体自重，又能在货物堆放时实现透气、排水的作用，支撑墩的分布方式能够均匀分散上部堆放货物的重量，避免局部受力过大造成托盘变形，整体结构完全符合物流仓储环节的实际使用需求，可作为物流系统规划、仓储方案设计、搬运作业模拟等场景的三维参考模型使用。
