度假酒店建筑平面布局CAD设计方案

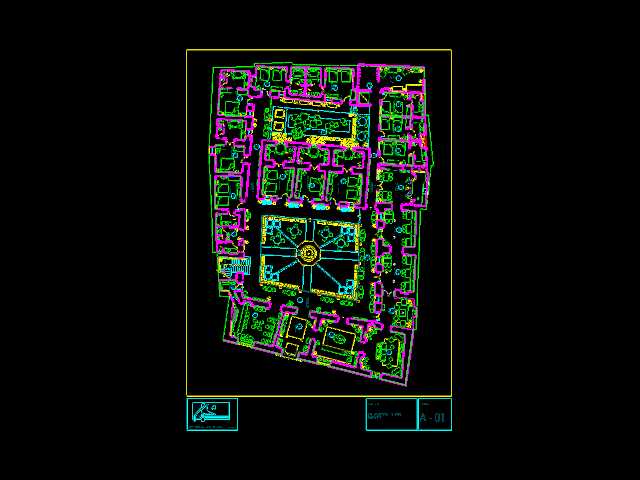

　　这套酒店建筑平面方案围绕大型度假酒店的整体功能分区展开，图纸以二维平面形式完整呈现了建筑各楼层的空间组织关系，核心区域采用中庭围合式布局，中部设置两处大型内庭院，庭院周边环绕客房与公共走廊，形成内向型的景观动线。从工程落地角度看，平面中客房单元沿建筑外轮廓与中庭两侧有序排布，每间客房的开间进深、卫生间管井位置、门洞开启方向均在图中明确标注，墙体采用双线表达承重与分隔关系，紫色洋红色线条区分不同专业图层，绿色线条标注门窗洞口与家具布置，黄色线条勾勒中庭景观与核心筒边界。

　　公共功能区集中布置在建筑入口与低层区域，大堂、餐厅、会议空间、后勤辅助用房各自形成独立组团，通过主走廊与次走廊串联，客人动线与服务动线在平面中做了分流处理：客人从主入口进入后可直达中庭周边的客房电梯厅，后勤人员则通过侧面专用通道进入厨房、布草间与设备机房，避免两类流线交叉。中庭作为整个建筑的空间核心，不仅承担采光通风作用，也为周边客房提供内向景观面，平面中在中庭四角预留了结构柱网位置，柱网尺寸兼顾客房开间模数与大跨度公共空间需求。

　　管井与设备用房在平面中集中靠核心筒布置，给排水、暖通、电气管线的竖向通道对齐上下楼层，减少水平管线穿越客房区域的长度。卫生间统一采用同层排水思路，管井相邻客房共用管道井，压缩无效走道面积。外墙轮廓结合地块边界做了折线形处理，在不规则用地范围内最大化布置客房数量，同时保证每间客房都具备对外采光面，避免暗房出现。

　　图纸图层划分清晰，建筑墙体、门窗、家具、尺寸标注、轴网分别独立成层，结构工程师可在此基础上提取轴网布置梁板柱，机电工程师可依托平面点位布置喷淋、烟感、照明与空调末端，室内设计师可直接参照家具布置深化客房精装方案。平面中还标注了各房间的面积边界、疏散通道宽度与安全出口位置，疏散楼梯沿建筑两端均匀分布，满足防火分区的疏散距离要求，消防审查时可直接核对疏散路径与防火门设置。

　　从建模协作流程看，这类平面图纸是后续搭建建筑三维信息模型的基础底图，导入三维软件后可按墙体厚度拉伸生成建筑体量，再依据门窗洞口位置嵌入门窗构件，逐层叠加后形成完整建筑模型，用于碰撞检查、面积统计与效果图输出。平面中预留的电梯井、楼梯间尺寸符合常规酒店设备选型边界，轿厢尺寸、楼梯踏步宽度与休息平台深度均按通行规范设定，后期选型电梯与楼梯构件时无需大幅调整结构洞口。整体方案兼顾了度假酒店的景观体验、运营效率与规范符合性，可为同类酒店建筑的方案设计与施工图深化提供完整的平面参照。
