酒店建筑平面布局与剖面立面方案

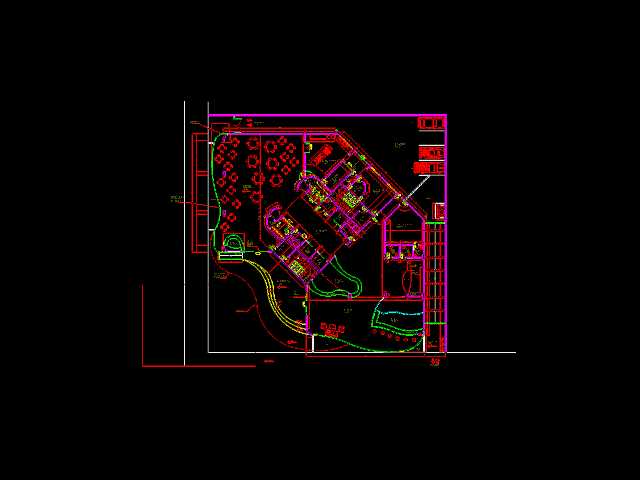

　　这套酒店建筑方案以平面布置为核心，同时配套剖面与立面表达，适合在建筑方案深化、室内空间划分和机电管线协调阶段作为底图使用。图纸中可以看到建筑整体轮廓呈不规则多边形，沿街面与内部景观面共同围合出主要功能区，设计时需要先处理用地边界、退线要求和消防扑救场地，再把公共区、餐饮区、客房区和后勤区按流线组织起来。

　　从平面关系看，入口区域承担接待、等候和人流集散作用，应与城市道路保持顺畅衔接，同时避免客人流线与服务流线交叉。餐饮及公共活动区域布置在靠近景观和展示面的位置，座位排布结合柱网、通道和疏散方向展开，既要保证餐桌间距满足通行与服务，也要为吧台、备餐、洁具和设备管井预留固定位置。图中彩色图层区分了墙体、家具、设备和景观要素，便于在方案评审时快速识别空间密度与功能归属。

　　客房及附属功能区围绕核心筒或内廊组织时，需要重点核对房间净宽、床位摆放、卫生间排水、管井位置和门开启方向。剖面表达能够反映层高、楼板厚度、梁底净高、楼梯坡度、吊顶空间和竖向管线关系；对于酒店类建筑，梁下净高直接影响走廊喷淋、风管、桥架和照明灯具的综合排布，若在平面阶段忽略竖向边界，后期容易出现风管与结构梁冲突、客房入口吊顶压低、卫生间排水坡度不足等问题。

　　立面设计则需要与平面开窗、房间朝向和外墙构造对应。客房窗洞宜结合床型、观景面和隔声要求设置，公共区域可采用较大开面增强通透感，但必须校核框架柱、剪力墙、圈梁和门窗洞口之间的结构关系。外墙材料、分格线、遮阳构件和室外台阶在立面中应形成统一模数，避免出现平面柱距与立面分格不一致、洞口边缘与结构构件碰撞的情况。

　　在建模或制图过程中，可先以建筑红线和轴线网建立基准，再按墙体厚度、柱截面、楼梯间、电梯井、卫生间管井逐层搭建。公共区家具不宜只作为示意块摆放，应按实际尺寸校核：餐桌与餐椅拉开后占用深度、服务通道宽度、疏散门开启半径、前台工作区进深都需要保留操作余量。厨房、备餐和洗涤区域还要结合排水地沟、隔油设备、新风排风通道进行边界控制，不能仅依据房间面积判断可行性。

　　消防疏散是这类方案不可回避的内容。袋形走道长度、安全出口数量、楼梯间宽度、疏散门开启方向以及残疾人通道坡度，都应在平面中闭合检查。不规则建筑轮廓容易造成局部走道转折，转角处的净宽、视线遮挡和指示标识位置需要同步考虑。剖面中还应核对楼梯踏步高度、休息平台深度和上层梁底对通行净高的影响。

　　景观侧的曲线道路和铺地在图中承担引导与缓冲作用，设计时不能只追求形态流畅，还要满足消防车道转弯半径、登高面承载、室外管线敷设和无障碍通行。建筑入口雨棚、台阶、坡道与门厅标高应连续衔接，室内外高差、门槛高度和排水方向若处理不清，会在施工阶段反复返工。

　　对于三维设计人员而言，这类建筑图纸的价值不只在于呈现效果，更在于把平面尺寸、竖向高度和构件边界统一起来。墙体定位应以轴线为约束，门窗、家具、洁具和设备块应建立在可核查的图层体系上；剖面与立面必须随平面调整联动，防止房间数量、窗洞位置或标高标注脱节。通过这种方式，方案能够从概念布置进一步转化为可用于结构提资、机电碰撞检查、室内深化和施工沟通的工程底图。
