复式多层住宅建筑Revit精细化建模

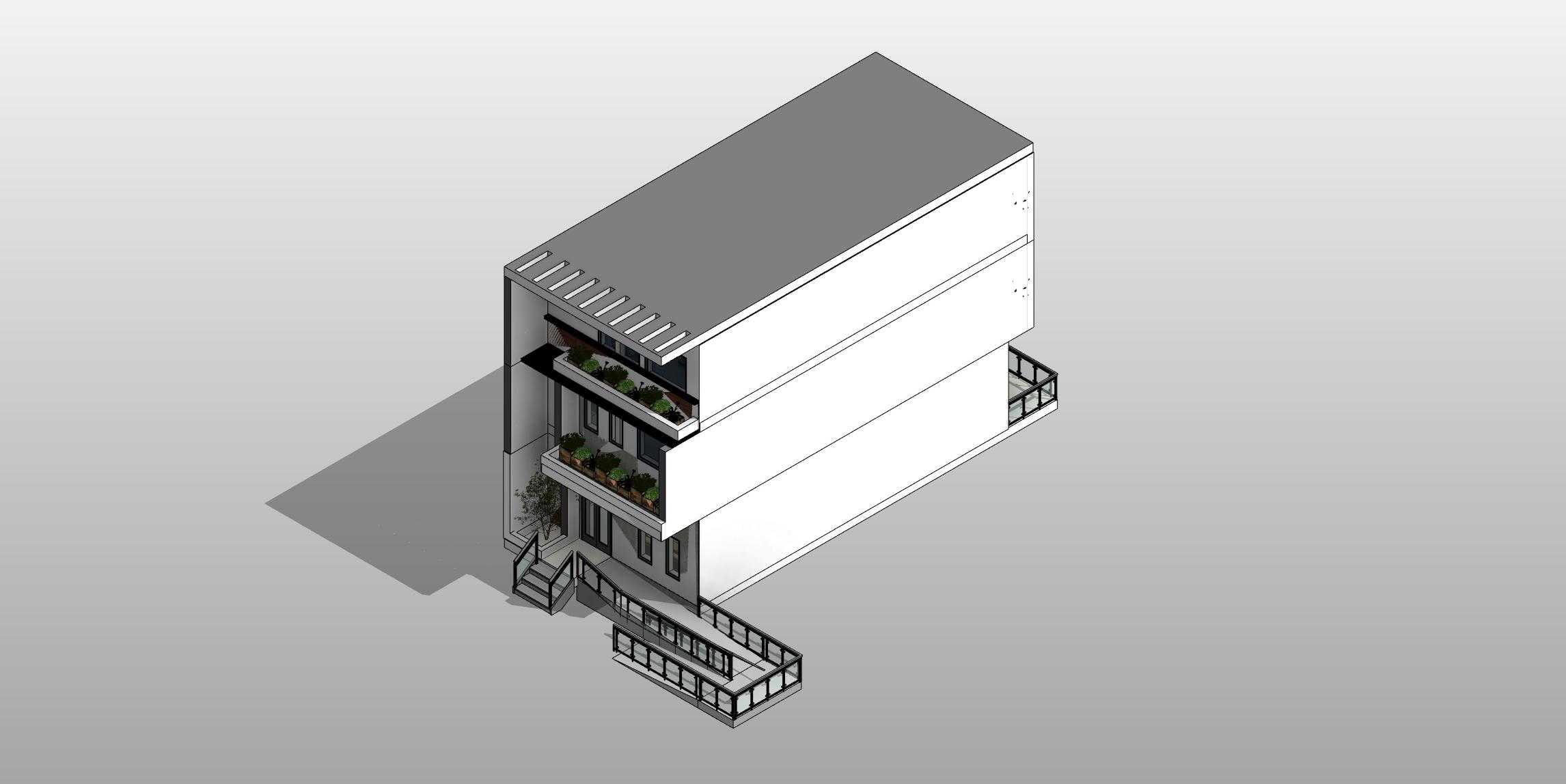

　　这套复式多层住宅的三维建模工作，核心围绕居住建筑全专业协同落地展开，从前期方案推敲到后期施工交底的全流程都可依托该模型完成校验，区别于常规单一层高的平层住宅，本项目采用竖向挑空、分层退台的布局逻辑，把户外绿化、入户动线、室内采光三个核心需求在有限的建筑基底内完成整合。建模初期首先锚定场地边界条件，建筑基底贴合狭长型临街地块设置，首层外侧预留出无障碍通行的台阶与护栏安装空间，护栏沿入户坡道两侧连续布置，杆件间距、扶手高度均按照民用建筑防护规范的阈值设定，避免后期现场安装时出现步道宽度不足、护栏立杆与建筑外墙预埋件错位的问题。建筑主体共设置三个主要居住楼层，侧立面采用大面积留白的实体墙面与通长开窗结合的处理方式，实体墙部分对应室内管井、

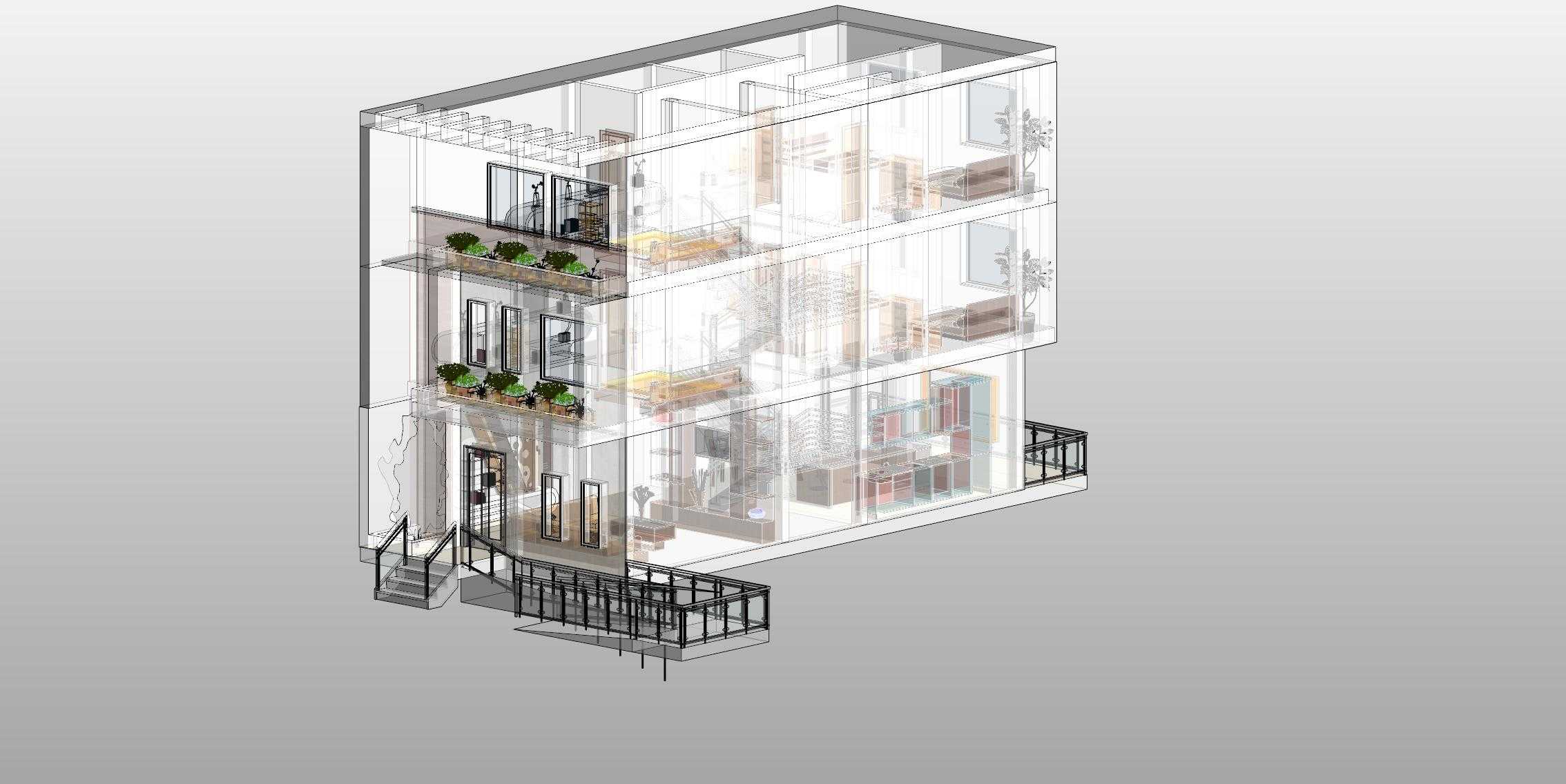

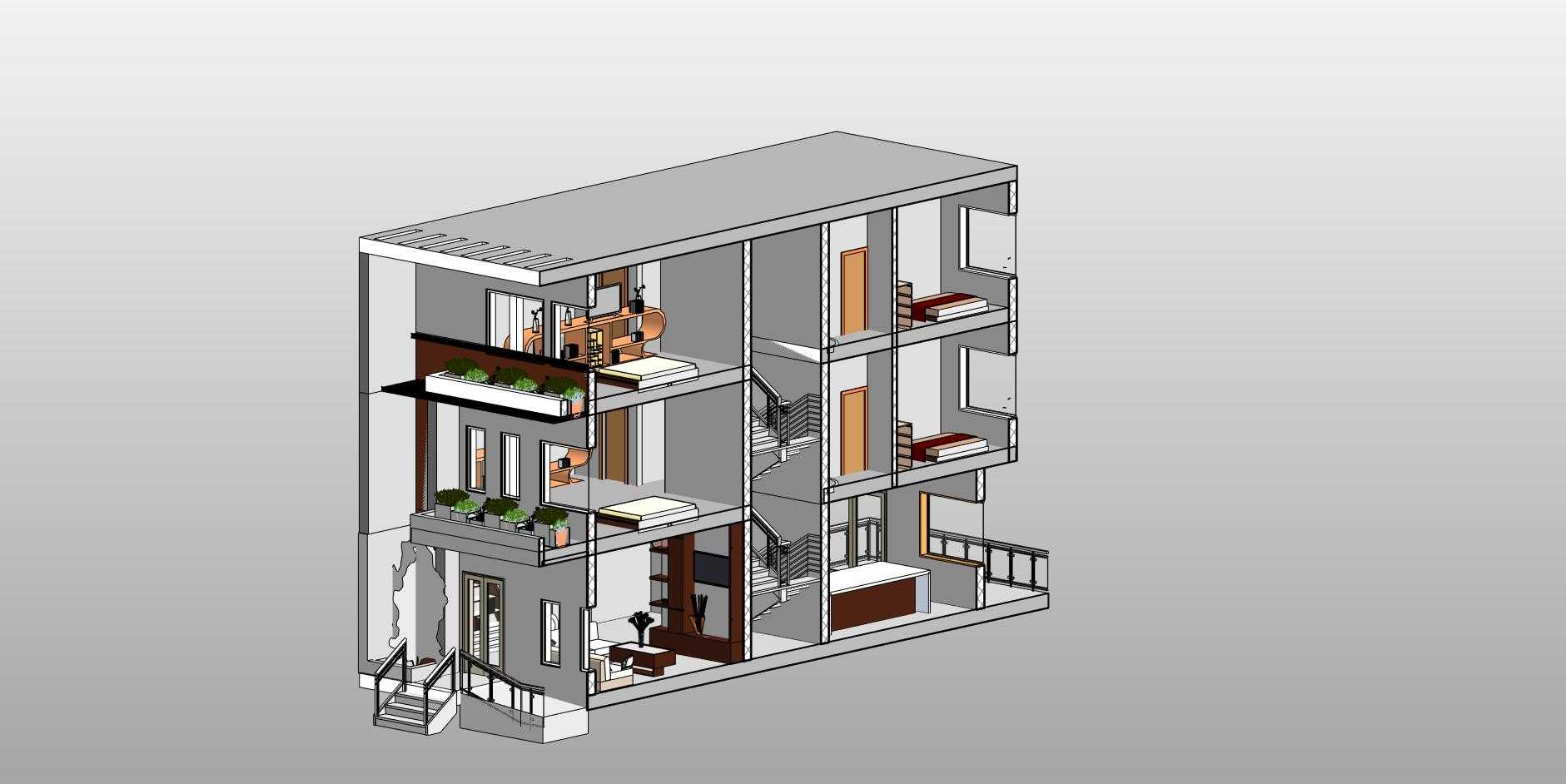

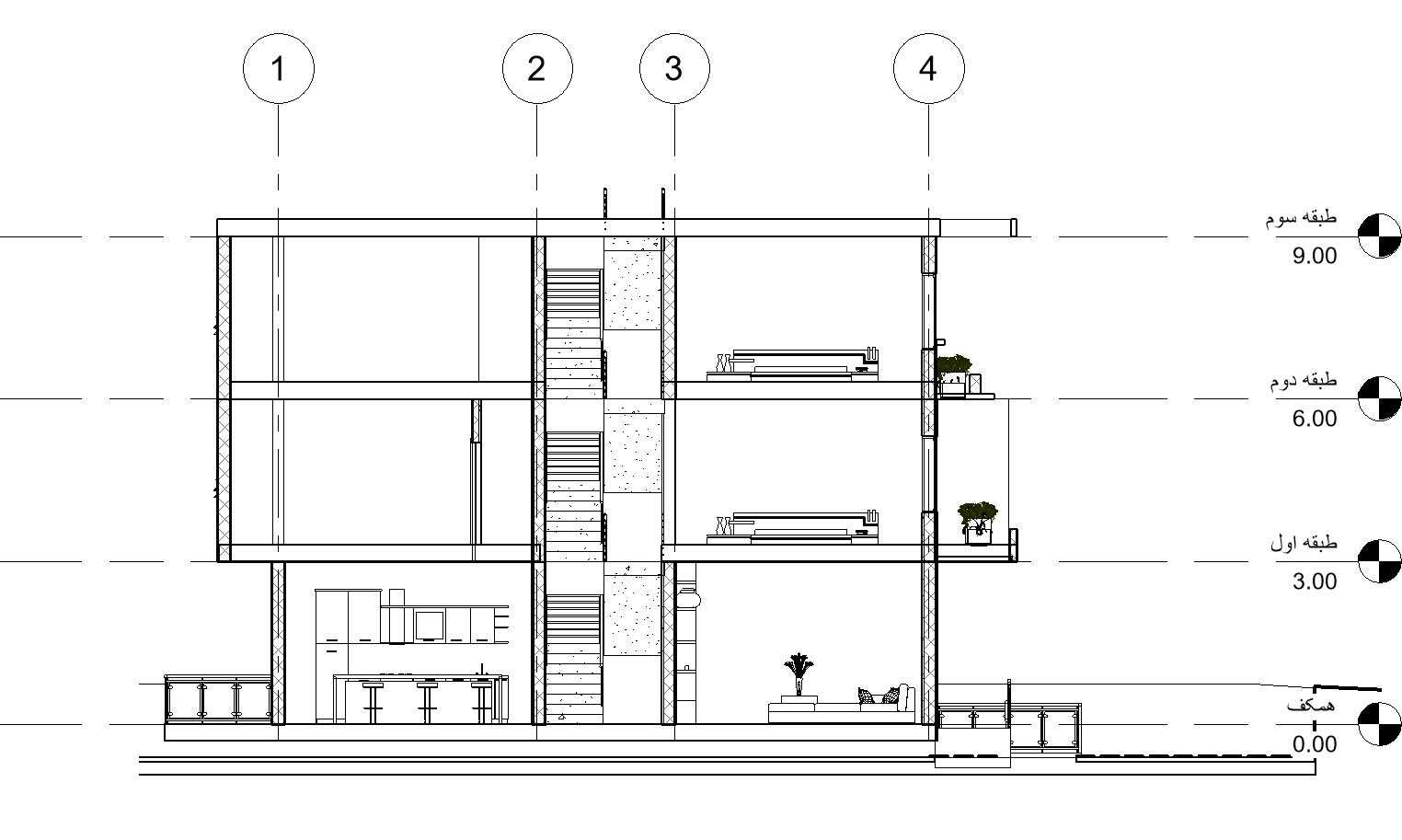

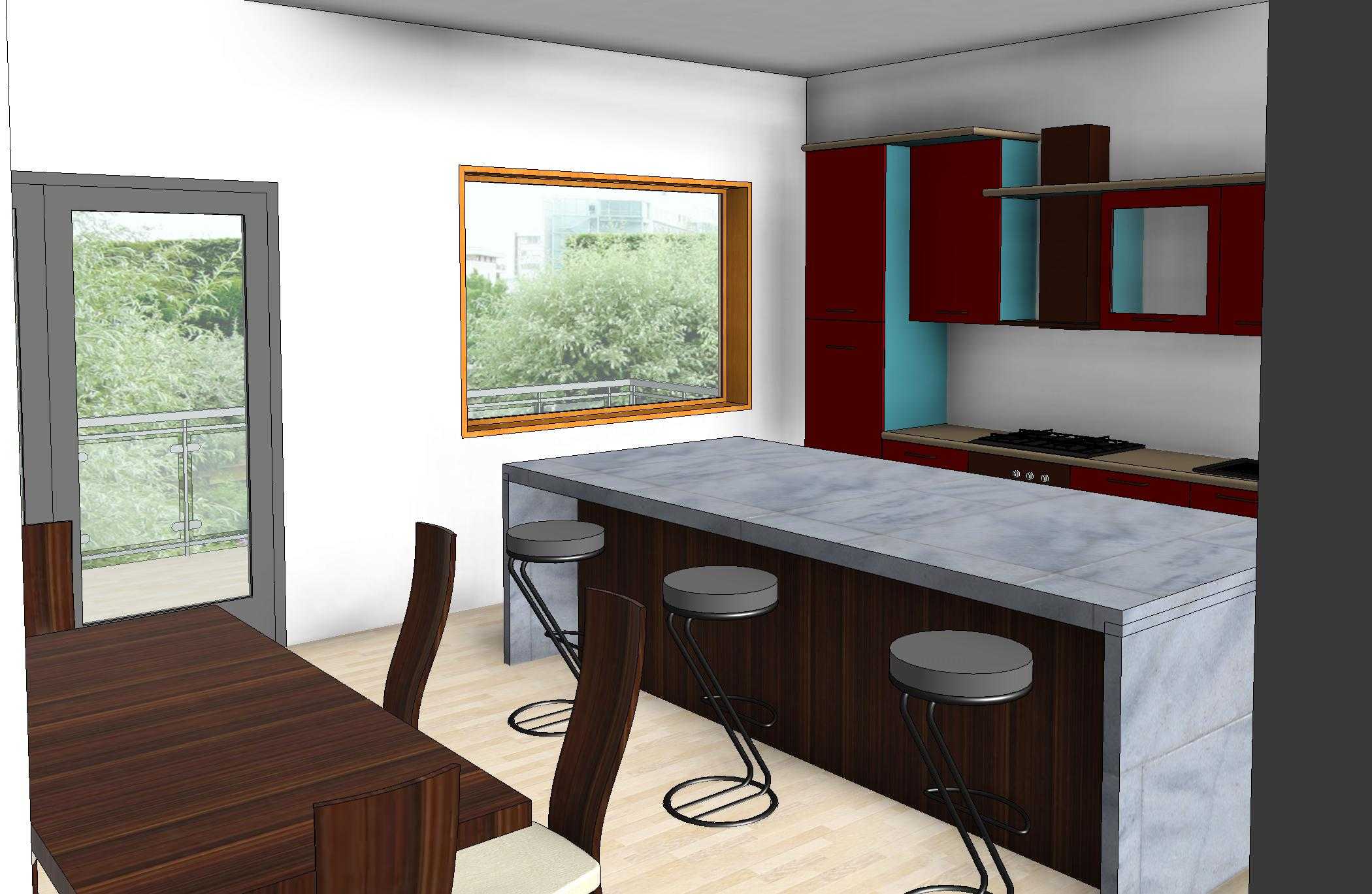

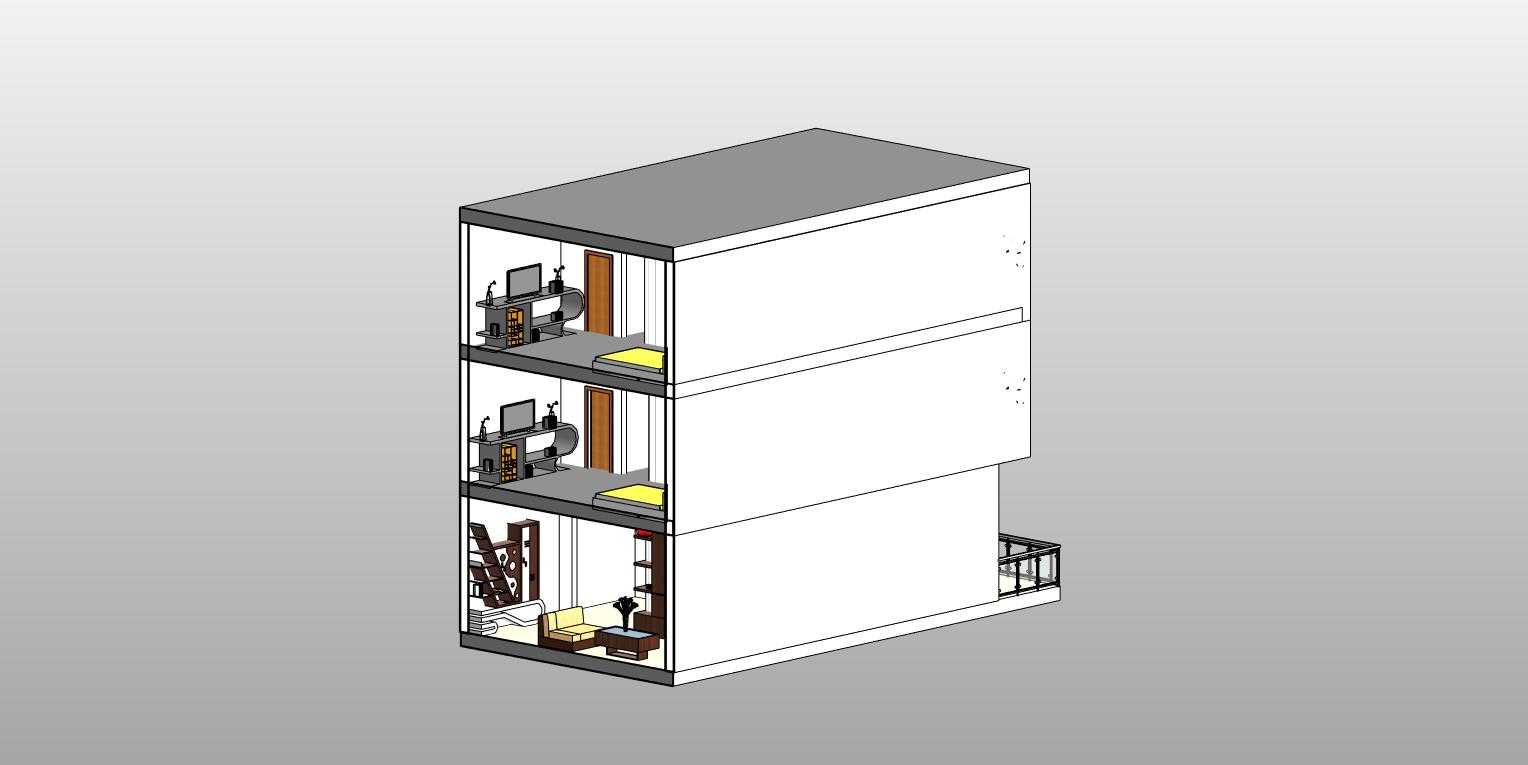

　　储物间等对采光要求较低的功能区，开窗段则对齐客厅、主卧等主要活动空间，每层外侧都预留出外摆绿化的露台区域，露台边缘设置防护栏杆，栏杆与建筑结构梁的连接节点在模型中单独做了细化，不用后期二次深化时再补打结构连接件。从建模的构造层级来看，模型完整覆盖了渲染展示用的外观材质、各朝向立面的分格定位、竖向剖面的楼板厚度与梁高标注、各层平面的房间分隔与墙体定位，不需要在不同软件之间反复导模拆分图纸。实际项目应用中，这类模型首先可用于方案阶段的日照遮挡校验，通过不同角度的轴测剖切，能直接看到挑空区域对下层客厅采光的影响，调整露台外挑长度时，同步联动更新下层窗户的可视范围，避免出现上层露台完全遮挡下层住户采光的硬伤；其次在结构专业配合阶段，

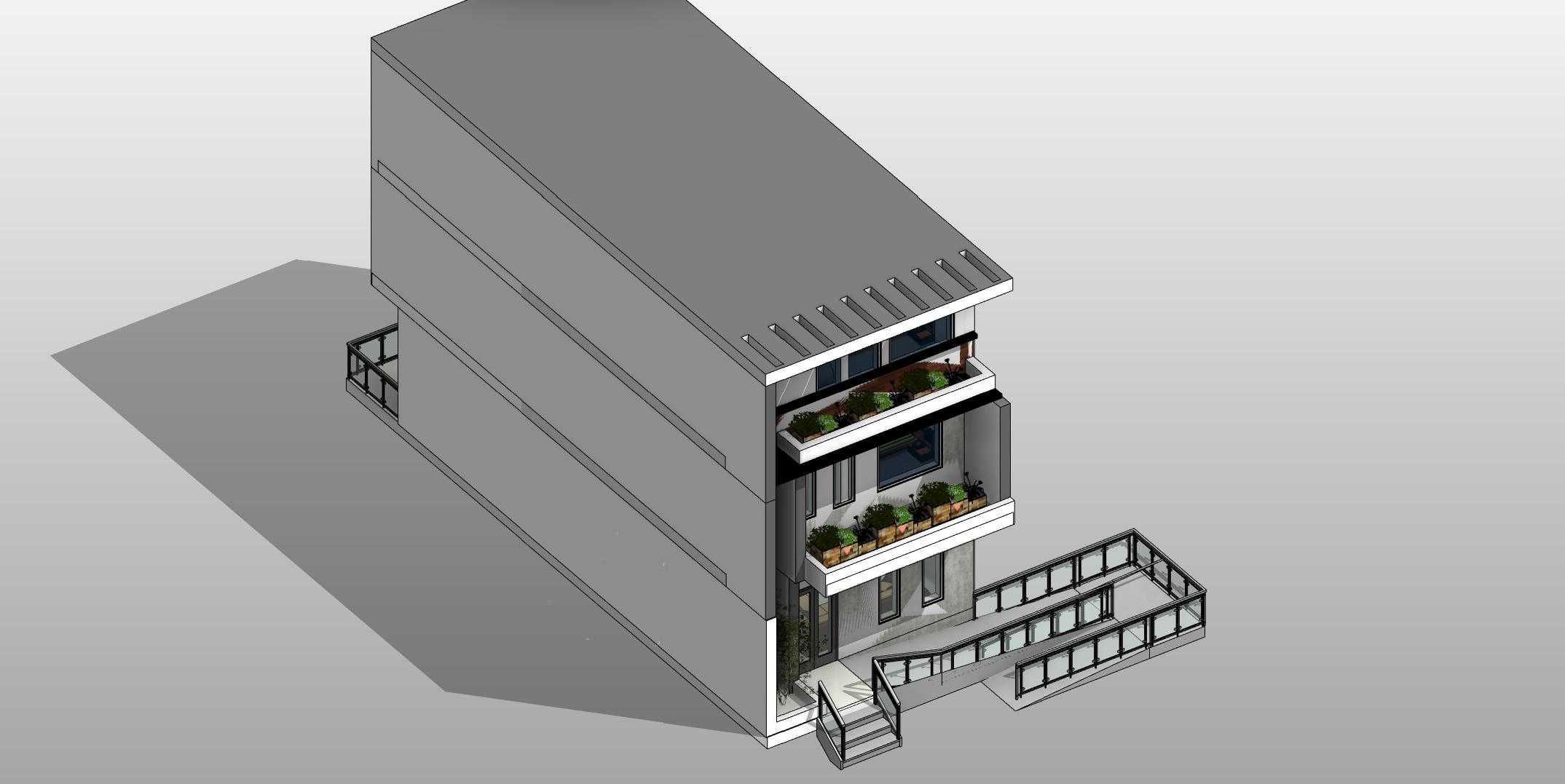

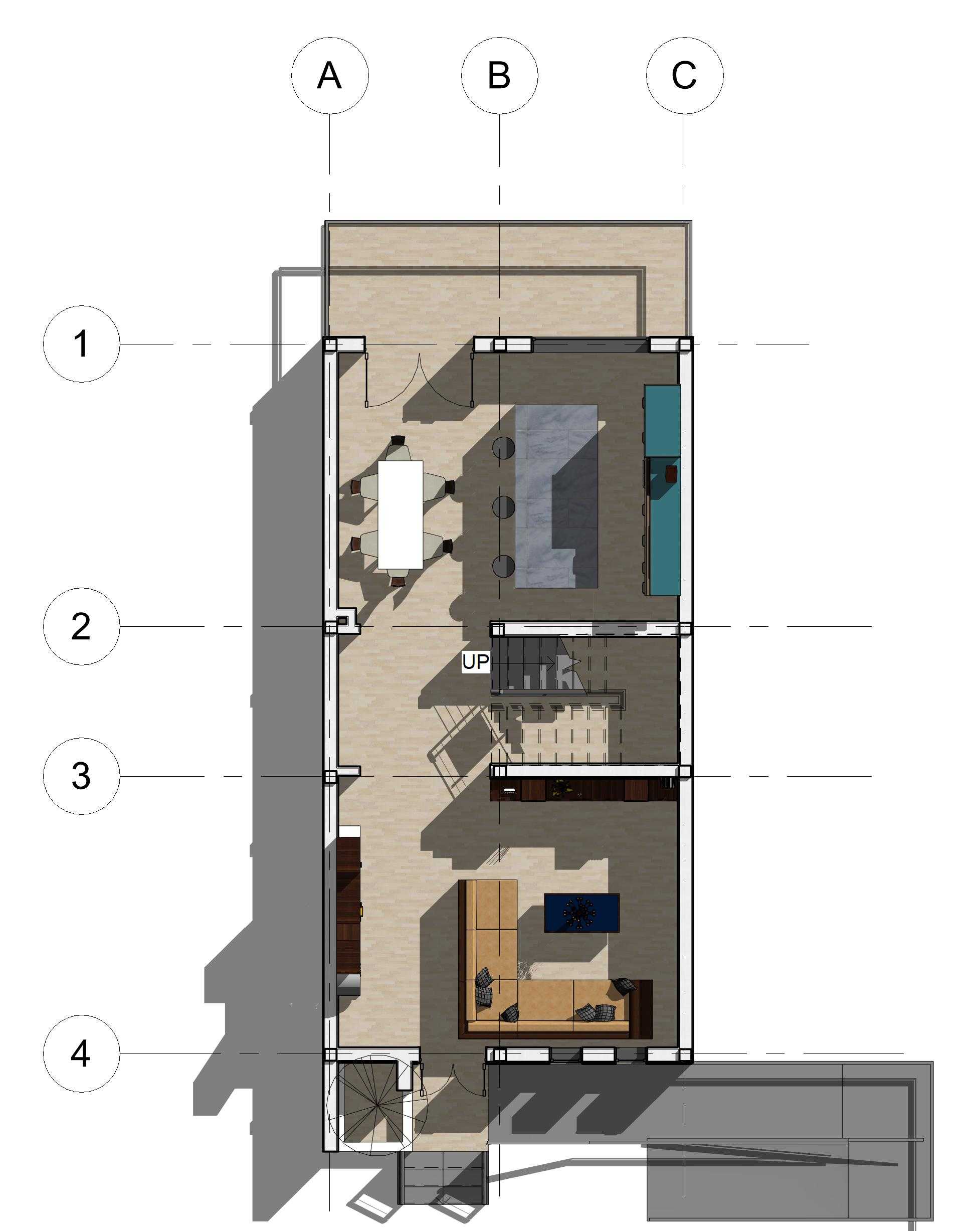

　　建筑模型里的墙体厚度、楼板开洞位置、楼梯起步点坐标都可以直接导出给结构专业做梁板式楼梯、悬挑露台的配筋计算，不用再对照二维平面图反复核对尺寸；机电专业排布管线时，也能依托模型里的竖向管井位置，把给排水立管、新风管道、电气桥架统一在管井内分层排布，提前规避管线穿梁、露台排水坡度不足的常见问题。外形尺寸层面，建筑整体为规整的矩形长方体轮廓，屋面采用平屋顶找坡设计，屋顶边缘预留了排水檐沟的安装位置，侧立面的开窗采用竖向对齐的排布逻辑，上下层窗洞的边线保持在同一条竖直线上，既简化了外墙幕墙构件的加工模数，也让外立面的视觉线条更整洁。入户区域的双跑楼梯直接连通首层地面与二层入户平台，楼梯踏步的高宽比按照住宅建筑的舒适阈值设定，

　　楼梯下方的闲置空间在模型中也做了封闭处理，可作为设备间放置新风主机、给排水增压设备。露台部分的绿化摆放区域在模型中预留了降板构造，降板深度满足覆土与排水层的铺设要求，露台排水口直接对齐下层的排水立管，不用在外立面额外增设外露排水管道。建模过程中所有构件的命名都按照建筑专业的分层逻辑设置，墙体区分外墙、内墙、分户墙，楼板区分结构楼板、建筑面层、露台降板，门窗构件标注清楚对应的洞口尺寸与安装高度，不管是后期做效果图渲染，还是导出施工用的平立剖图纸，都能直接通过视图样板生成对应内容，不需要重复调整构件显示样式。针对现场施工的安装边界，模型里明确标注了外墙外侧的护栏安装距墙距离、露台栏杆的预埋件定位、入户台阶与室外场地的高差衔接点，施工人员拿到模型后可以直接定位预埋件的坐标，减少现场实测实量的返工量，同时也能在施工前提前发现构件碰撞问题，比如露台栏杆立杆是否会挡住外开窗的开启扇、入户台阶是否会和室外管线走向冲突，这类在二维图纸里很难发现的问题，在三维轴测视图里可以一次性排查完毕。
