高层住宅楼地下停车库建筑布局设计

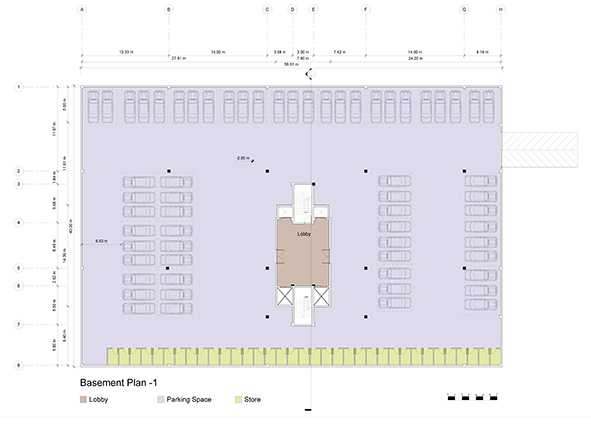

　　这套住宅楼地下层平面方案围绕高层住宅配套停车空间展开，核心解决的是住户归家动线与车位排布之间的矛盾。从平面上看，整个地下层被划分为三个功能区块：居中偏下的位置是住宅大堂及核心筒，承担垂直交通与入户过渡；两侧大面积区域为停车空间，沿柱网规整布置标准车位；底部沿街一侧预留商业店面，与上部住宅形成商住混合的典型格局。

　　做这类地下车库设计时，最先要卡住的是柱网尺寸。图中结构柱按规整网格落位，柱距直接决定每跨能停几辆车。常见的小柱网方案一跨停两台车，柱间净宽要保证车门开启不磕碰；大柱网则可以一跨停三台，空间利用率更高，但结构梁高和造价随之上升。本方案柱点分布均匀，车位沿柱间成组排列，行车通道在中部贯通，形成环形或尽端式的通行组织。

　　停车区的车位采用垂直式后退停车为主，这种布置方式单车占地紧凑、通道宽度相对可控。车位长边与通道垂直，车辆倒入车位、正向驶出，符合日常驾驶习惯。排布时需要逐列核对车位宽度，标准小型车位宽度一般控制在2.4米以上，靠墙或靠柱的边位要适当加宽，避免柱子侵占开门空间。图中左右两大片停车阵列，每列车位数量一致，说明柱网和车位模数做了对齐，没有出现零碎难用的死角。

　　中部核心筒是整个平面的交通枢纽。电梯厅、楼梯间集中布置，住户停好车后通过通道步行至大堂候梯。核心筒周边要留出足够的集散空间，避免人流与车流交叉。图中核心筒呈矩形突出，两侧连接通道，入口方向正对主要步行路径，导向性比较明确。核心筒内还需整合管井、弱电间、风机房等设备空间，这些在平面上虽不显眼，却直接影响后期机电走线。

　　底部商业带沿地下层外缘布置，与停车区之间需要结构和防火分隔。商业店面面向外部街道，后勤补给可通过车库侧通道解决，做到客流与货流分离。商业与住宅在垂直交通上各自独立，避免外来人员随意进入住宅电梯厅，这是商住综合体安防设计的基本要求。

　　行车组织上，主通道在车库中部形成环路，车辆进出可以单向循环，减少对向交汇和倒车冲突。坡道出入口位置在平面边缘，与城市道路衔接，进入后迅速分流到各停车区。通道宽度、转弯半径都要满足小型车甚至中型车的通行要求，柱角和墙阳角处常做倒角或加装护角，防止刮蹭。

　　防火分区也是地下车库设计的硬约束。大面积地下空间需要用防火墙和防火卷帘划分分区，每个分区面积、疏散距离、出入口数量都有规范限制。图中车位阵列之间的横向通道，往往兼作防火分隔带和疏散通道；楼梯间直通室外，作为火灾时的人员逃生路径。排烟管道、喷淋主管沿梁下敷设，层高设计时必须预留设备管线占用的空间，否则车库净高会被压得过低，影响SUV等较高车辆通行。

　　从建模角度看，这类建筑平面需要把结构柱网、墙体、车位线、通道、核心筒、设备用房逐层搭建，柱网定位要精准，车位与柱的相对关系不能错位。平面中标注的Lobby、Parking Space、Store三类图例，分别对应大堂、停车区和商业，功能分区一目了然，便于后续在三维环境中拉伸为体量、赋予材质并做渲染表达。

　　整体而言，这套方案体现的是高层住宅地下车库的常规而成熟的设计逻辑：以规整柱网为骨架，以核心筒为交通中心，以环形通道组织车流，车位最大化排布的同时兼顾疏散与防火，商业沿街独立运营。对于建筑设计、地产开发前期方案比选以及BIM建模人员来说，平面中柱网模数、车位密度、动线组织和功能分区的处理方式，都具有直接的参考与复用价值。
