户外商用带烟囱双腔烧烤炉结构设计

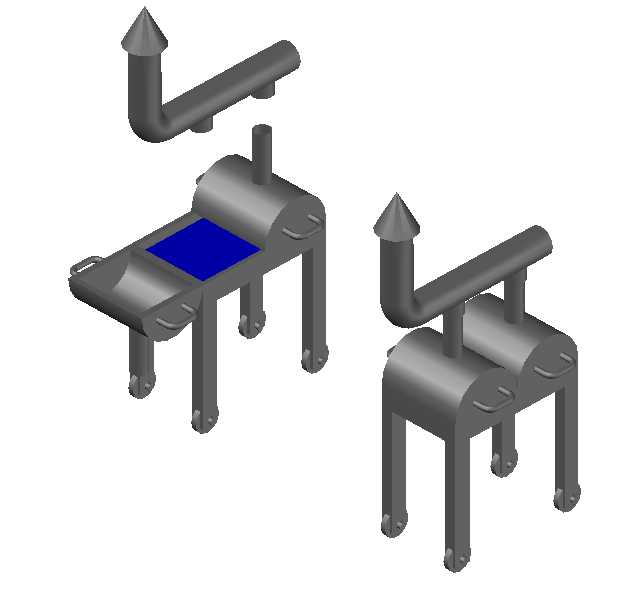

　　这款烧烤设备的三维结构设计，核心围绕户外露天餐饮场景的实际使用需求展开，区别于家用小型便携烤炉，整体结构偏向固定点位的商用或庭院长期使用场景，整体采用厚壁钣金折弯焊接的成型思路，所有支撑腿底部预留安装固定孔位，可直接通过膨胀螺栓固定在硬化地面，避免使用过程中受外力碰撞出现侧翻风险。从功能分区来看，设备采用双腔独立布局，靠近操作侧的腔体为敞口式炭烤区，台面预留矩形嵌装槽位，可直接放置烤网或铸铁烤盘，槽体下方为储炭腔，侧壁预留通风调节口，可通过开合度调整进风量控制炭温，避免出现烤糊或者火力不足的问题；另一侧为封闭焖烤腔，腔体顶部设置独立烟囱结构，烟囱出口加装锥形防雨帽，既可以保证焖烤过程中烟气顺利排出，

　　又能避免雨天使用时雨水顺着烟道灌入腔体内部，烟囱与腔体连接位置设置可转动的调风挡板，通过调整挡板开合角度控制腔体内的烟气流速，实现不同食材所需的焖烤温度调节。排烟管路采用等径圆管折弯成型，管路走向沿设备后侧上方布置，避开操作人员的站立操作区域，防止高温管路烫伤使用者，管路与腔体连接位置采用翻边咬合加焊接的密封结构，避免使用过程中出现烟气泄漏的问题。支撑结构采用四根等长方管支腿，支腿与腔体底部的连接位置设置加强筋板，提升整体结构的承重能力，单支腿可承载不低于50kg的静载荷，即使满负荷放置食材与木炭也不会出现结构变形。操作侧的台面延伸出一定宽度的置物边，可临时放置待烤食材、调料或者烧烤工具，边缘做向上折弯的挡边设计，

　　避免放置的物品滑落。整个设备的外形尺寸充分考虑户外摆放的空间边界，整体宽度控制在1.2米范围内，长度不超过1.8米，安装时仅需预留2米见方的操作空间即可满足使用需求，不需要额外搭建复杂的配套排烟设施，依靠自身的烟囱结构即可实现自然排烟，适合农家乐、户外营地、庭院聚餐等没有集中排烟管道的场景使用。设计过程中充分考虑钣金加工的工艺可行性，所有折弯位置的圆角半径均匹配常规钣金折弯刀具的参数，不需要定制特殊刀具即可完成加工，焊接位置均设置在非操作接触面，打磨后不会出现毛刺划伤使用者的情况，所有与食材接触的台面区域均采用平整无凹陷的结构设计，使用后可直接用湿布擦拭清理，不存在清洁死角。双腔体的独立设计可以同时实现直烤与焖烤两种烹饪方式，

　　使用者可根据不同食材的烹饪需求选择对应的操作区域，不需要额外配置其他烧烤设备，有效节省户外摆放的空间占用。支腿的高度经过人体工程学验证，操作台面距离地面的高度设置为85cm，符合成年人站立操作的舒适高度，长时间操作不会出现腰部过度弯曲的疲劳感。烟囱的高度设置为超出设备顶部1.2米，保证排出的烟气不会直接飘向操作人员的面部区域，提升使用过程中的舒适感。腔体的壁厚选用3mm厚的冷轧钢板，长期受高温灼烧也不会出现变形开裂的问题，整体结构的使用寿命可达到5年以上，日常使用仅需定期清理腔体内的炭灰即可，不需要复杂的维护保养。
