沙滩泳池冷热日光浴躺椅结构设计

　　这套三维结构围绕户外亲水休闲场景展开，主体为可承载三人的斜躺式日光浴床，适用于沙滩度假区、泳池边露台、温泉休闲区以及户外康养场地。设备的核心使用逻辑是让使用者在躺卧接受日照的同时，通过床面与靠背区域的承托结构获得稳定支撑，并借助两端配置的冷热管路接口接入供水系统，实现躺卧过程中的温水喷淋、冷水降温或局部水流按摩，兼顾日晒休憩与亲水放松两类需求。

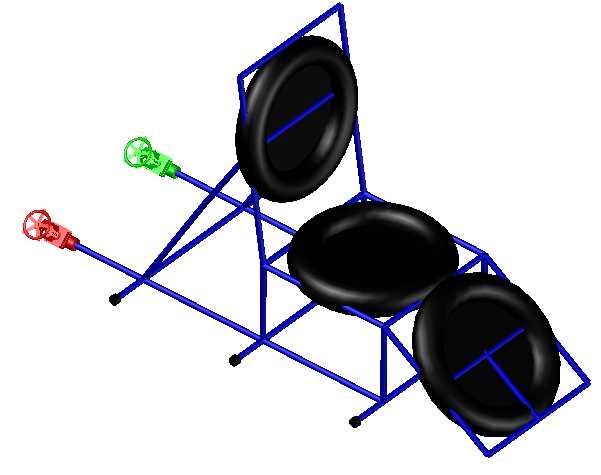

　　从结构组成来看，床架采用蓝色圆管杆件焊接成型，整体为空间桁架形式。主框架沿长度方向布置三根纵向主梁，分别对应靠背、中部座面与前端腿托区域，横向连接杆件在各承托单元底部形成矩形支撑框，斜向支撑杆件从床架底部延伸至靠背两侧，用来抵消靠背受载后产生的倾覆力矩。框架底部设置四个带橡胶垫的支脚，支脚位置避开床面正投影的中心区域，既保证地面接触压强均匀，也方便在沙地、防滑地砖或泳池边木塑平台上放置时调整水平。整个框架没有采用复杂的钣金折弯件，管材交接处多为相贯线焊接，建模时需要重点处理圆管之间的裁切配合，保证杆件中心线交点对齐，避免现场焊接出现错位或应力集中。

　　床面与靠背共设置三个黑色环形承托件，形态类似充气浮圈或软质垫圈。环形结构的优势在于中间留空，使用者躺卧时背部、臀部与腿部的突出部位不会被硬面持续压迫，空气可在圈体内部流通，减少长时间日晒造成的积热。三个垫圈按人体躺卧姿态分布：后侧垫圈倾斜安装，对应背部与肩颈支撑；中间垫圈接近水平，对应臀部与腰腹区域；前侧垫圈略向下倾斜，对应腿部承托。垫圈通过底部的十字交叉支撑杆与框架连接，支撑杆隐藏在环形垫下方，既限制软垫侧向滑移，也能将人体重量分散到两侧纵梁上。若后续投入实际加工，垫圈可采用耐紫外线PVC充气结构、EVA发泡软包或防水牛津布包覆海绵，外圈与框架之间预留绑带或卡扣安装位，方便换季拆卸更换。

　　管路部分布置在床架左侧，两根平行长杆从床头方向延伸至床尾，杆端分别安装红色与绿色的阀门接头。红色接口通常对应热水管路，绿色接口对应冷水管路，阀门手轮保持醒目颜色，便于使用者在躺卧状态下快速辨识和调节。管路沿框架纵梁敷设，通过管卡与圆管固定，避免人员上下床时踩踏管线。两路供水可在前端接入混水阀，也可独立连接冷热水源，实现喷淋温度的手动调节。结构设计时需要在管路与框架之间预留隔热间隙，热水管外侧建议增加保温套，防止高温管壁直接接触金属架造成烫触感；冷水管则需考虑外壁结露，支架处采用防腐处理，避免长期潮湿环境下出现锈蚀。

　　安装边界方面，该设备属于开放式轻型休闲设施，整体长度方向沿床头至床尾展开，宽度以三个环形垫的外轮廓为限，靠背最高点明显高于座面，前端腿托区域向外延伸。布置时床体四周应预留人员通行和上下床空间，靠背后侧不宜紧贴围墙或护栏，以便调节阀门和维护管路；床脚与泳池边缘之间需保留安全距离，地面应具备一定平整度，沙地放置时可在支脚下增加垫板，防止下沉。管路接入端位于床体一侧，现场预留冷热水管接口时，高度应与床架管位接近，减少软管弯折半径。

　　建模过程中，圆管框架适合用扫掠或焊件方式生成，先搭建三维草图控制线，再统一指定管材直径，便于后期统计杆件长度与焊接节点。三个环形垫属于非承重外观件，可单独建立软质装配层级，与框架保留合理间隙，避免运动干涉或装配穿透。阀门、接头和手轮按实际水暖件比例建模，颜色区分冷热水端，既能在方案评审中直观表达功能分区，也能为后续采购标准件提供参考。整体结构没有复杂传动机构，设计重点落在人体躺卧姿态、杆件受力路径、管路走线与户外耐候性之间的平衡，适合作为休闲设施结构方案用于展示、校核与进一步深化加工。
