玻璃管浮子流量计三维结构设计模型

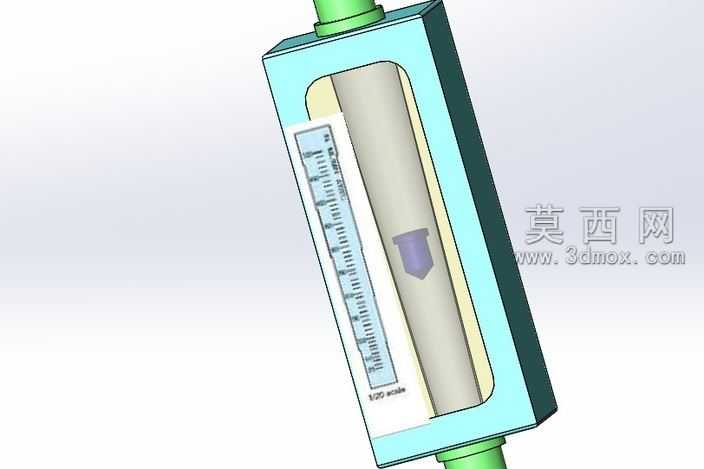

本模型为玻璃管浮子流量计的完整三维结构设计，采用SolidWorks软件完成全参数化建模，整体还原了浮子流量计的经典立式管段结构。建模过程中首先搭建上下同轴的管路连接基准，上下两端的绿色连接端采用拉伸凸台配合倒角特征制作，还原了仪表与工艺管路对接的接口结构，保证了安装基准的同轴度公差符合工业仪表的设计要求。外部的防护壳体采用半透明浅蓝色亚克力质感材质设置，通过抽壳特征完成薄壁腔体结构，正面预留透明观察窗口区域，既还原了实体防护结构的壁厚特征，也保证了内部测量结构的可视性。壳体正面的刻度标识采用贴图配合草图拉伸的方式制作，刻度线按照等流量差规则排布，数值标注清晰对应不同流量档位，还原了工业仪表的读数标识特征。内部的测量管采用透明玻璃材质设置，还原了玻璃管浮子流量计的核心测量腔体结构，管内的锥形浮子采用紫色硬质金属质感材质，通过浮子在垂直管内随流体流量变化升降的原理实现流量检测，浮子的锥度结构经过参数化调整，保证与刻度量程的对应关系符合测量原理。模型整体装配关系清晰，上下管路接口、防护壳体、测量管、浮子、刻度面板各部件之间的配合公差经过合理设置，无结构干涉问题。渲染阶段采用柔和的工作室环境光源，半透明壳体与透明测量管的折射效果经过材质参数调整，清晰区分了不同部件的材质属性，既直观展示了流量计的外部防护结构，也完整呈现了内部浮子的测量工作状态，整体模型结构完整，细节还原度高，可用于工业仪表结构教学、流量检测原理演示以及相关管路系统的配套三维装配设计使用。
