台式电脑主板精细三维结构建模作品

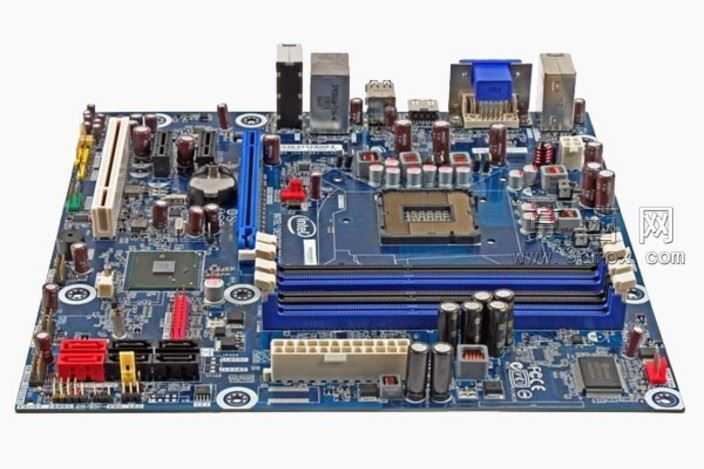

本三维建模作品完整还原台式电脑主板的全结构细节，建模过程以真实主板实物为参照基准，首先梳理主板的整体布局逻辑，确定PCB基板的长宽尺寸、安装孔位、边缘卡扣位置的精准坐标，先完成基板的基础曲面建模，对基板边缘的倒角、定位缺口做精细化处理，还原基板多层布线的分层结构特征。在元件建模阶段，按照元件的实际安装位置逐一搭建：CPU插座部分还原锁扣结构、针脚阵列的排布规律，对插座的塑料卡扣、金属压杆做独立建模，还原其可活动的结构逻辑；内存插槽部分还原插槽两端的固定卡扣、槽内的金属接触弹片结构，区分不同代际内存插槽的防呆缺口位置差异；PCIe扩展槽还原槽体的分层结构、尾部的固定卡扣细节；电容元件区分电解电容、固态电容的外观差异，还原电容顶部的防爆刻痕、引脚焊点的凸起形态；电感元件还原磁环与线圈的缠绕结构，MOS管还原散热贴片与引脚的连接结构；后置I/O接口区域逐一还原VGA接口、USB接口、音频接口、网线接口的内部针脚与外部金属屏蔽壳结构，还原接口挡板的冲压纹理与固定螺丝位。材质渲染阶段，PCB基板采用哑光深绿阻焊层材质，调整材质的粗糙度参数还原真实电路板的哑光质感，对基板表面的丝印标识做纹理贴图处理，还原元件位号、品牌标识的印刷效果；金属元件部分采用不同的金属材质参数，接口屏蔽壳采用拉丝不锈钢材质，电容引脚采用镀锡金属材质，散热片采用铝合金磨砂材质，塑料卡扣部分采用哑光工程塑料材质，调整不同材质的反光度、粗糙度参数，让不同元件的质感区分清晰。建模过程中严格遵循主板的电气布局逻辑，还原供电模块、芯片组散热片、SATA接口、主板供电插槽的位置与结构，对主板正面的贴片电阻、电容等小型元件做阵列化建模，还原元件排布的疏密规律，同时还原主板背面的焊点阵列、走线纹理细节，让模型在任意角度查看都具备真实产品的细节完成度，整体模型兼顾结构准确性与视觉真实感，可用于硬件结构展示、产品演示、装配教学等多种场景。
