手持式数显推拉力检测设备结构设计

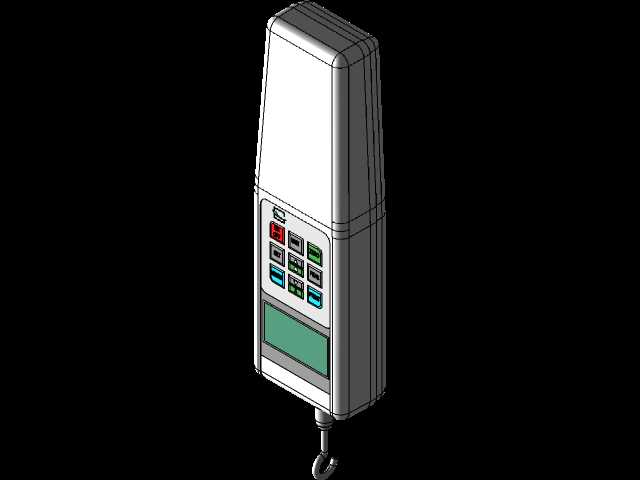

　　这款手持测力设备的三维结构设计，首先围绕现场力学检测的实际作业场景展开，在生产线来料抽检、工装夹具夹紧力核验、小型零部件插拔力测试、线束端子压接强度验证、轻载机构启闭力检测等场景中，作业人员往往需要在狭窄的设备间隙、装配工位旁完成快速检测，无法依托固定台架完成测试，因此整体结构采用立式手持的长条形布局，重心沿握持手的受力轴线分布，单手握持时设备重量均匀落在掌部，长时间连续检测也不会产生明显的腕部负担。设备前端的测头采用可快换的螺纹连接结构，可根据不同检测场景适配平头、尖头、钩头、压头等不同测头附件，测头与内部力值传感单元的同轴度公差控制在0.02mm以内，避免侧向分力对测量精度产生干扰，测杆部分设置有限位防护结构，

　　当测头行程超过额定测量范围时，机械限位结构会率先承接过载冲击力，避免内部传感元件因过载产生不可逆的形变损坏。设备的操作按键区域集中布置在握持位上方的正面区域，按键采用凸起的硅胶材质，单拇指即可完成单位切换、峰值锁定、数值清零、数据存储等全部操作，作业人员佩戴常规劳保手套时也能准确触发按键，不会出现误触或者按动无响应的问题。显示屏区域采用略微向下倾斜的角度设计，握持时视线自然下垂即可清晰读取屏幕数值，无需刻意调整手腕角度来适配观察视角，屏幕周边做了凸起的防护边框，当设备不慎从工作台面跌落时，边框会率先接触接触面，避免屏幕直接受冲击碎裂。设备内部的结构排布采用分层设计，最前端为高精度力值传感模块，中间层为信号处理电路板与供电电池仓，

　　尾部为数据传输接口与充电接口，各模块之间通过减震泡棉与定位筋条固定，在移动作业产生的常规震动下，各电子元件不会出现松脱移位的问题。电池仓采用可拆卸的后盖结构，无需额外工具即可打开更换电池，适配现场长时间作业的续航需求，接口处设置有软胶防尘塞，在加工车间多粉尘、少量切削液飞溅的环境下，可阻挡粉尘与液体侵入设备内部，提升设备的环境适应能力。从安装适配的角度来看，这款手持测力设备也可通过配套的固定夹具安装在手动测试台架上，完成更稳定的台式力值检测，设备外壳两侧预留有标准的安装定位槽，与台架夹具的定位凸台配合后，可保证设备测头的运动方向与台架加载方向完全同轴，无需反复调整对齐即可满足固定测试的精度要求。

　　外壳的曲面造型完全贴合人手握持的生理曲线，握持区域做了细微的防滑纹理处理，手上沾有少量油污时也能稳定握持设备，不会出现打滑脱手的情况。设备整体的壁厚设计兼顾了结构强度与轻量化需求，外壳采用高强度工程塑料材质，在1.2米高度自由跌落至水泥地面的工况下，外壳不会出现开裂变形，内部结构也不会出现错位损坏，完全满足工业现场检测的耐用性要求。在结构细节设计上，测头的伸缩运动段采用无油润滑的耐磨衬套，长期使用后也不会出现油污渗漏污染被测工件的问题，适合电子装配、食品包装设备检测等对洁净度有一定要求的作业场景。按键面板与外壳之间采用超声波焊接工艺密封，防护等级可满足常规工业现场的防尘防泼溅要求，无需额外加装防护套即可直接在生产现场使用。
