柱塞千分表心轴延长安装支架结构

　　在普通车床、外圆磨床等回转加工设备的工序间检测环节，操作人员经常会遇到千分表安装位置受限的问题——标准配置的千分表夹持架往往只能覆盖主轴外侧的常规检测区域，当需要测量主轴端面内侧沉孔、靠近卡盘根部的轴颈圆跳动，或是工件装夹后深处的形位公差时，表架的活动行程不足，表体本身的体积也会和卡盘、刀架产生运动干涉，强行调整表架角度还会导致测量杆受力偏斜，直接影响读数的准确性。这套心轴延长安装结构，就是针对这类现场检测痛点开发的专用辅具，核心作用是在不改动原有千分表结构、不更换表架安装座的前提下，把千分表的测量触点向前延伸，同时提供稳定的刚性支撑，让测量头可以深入到常规表架无法抵达的检测位置。

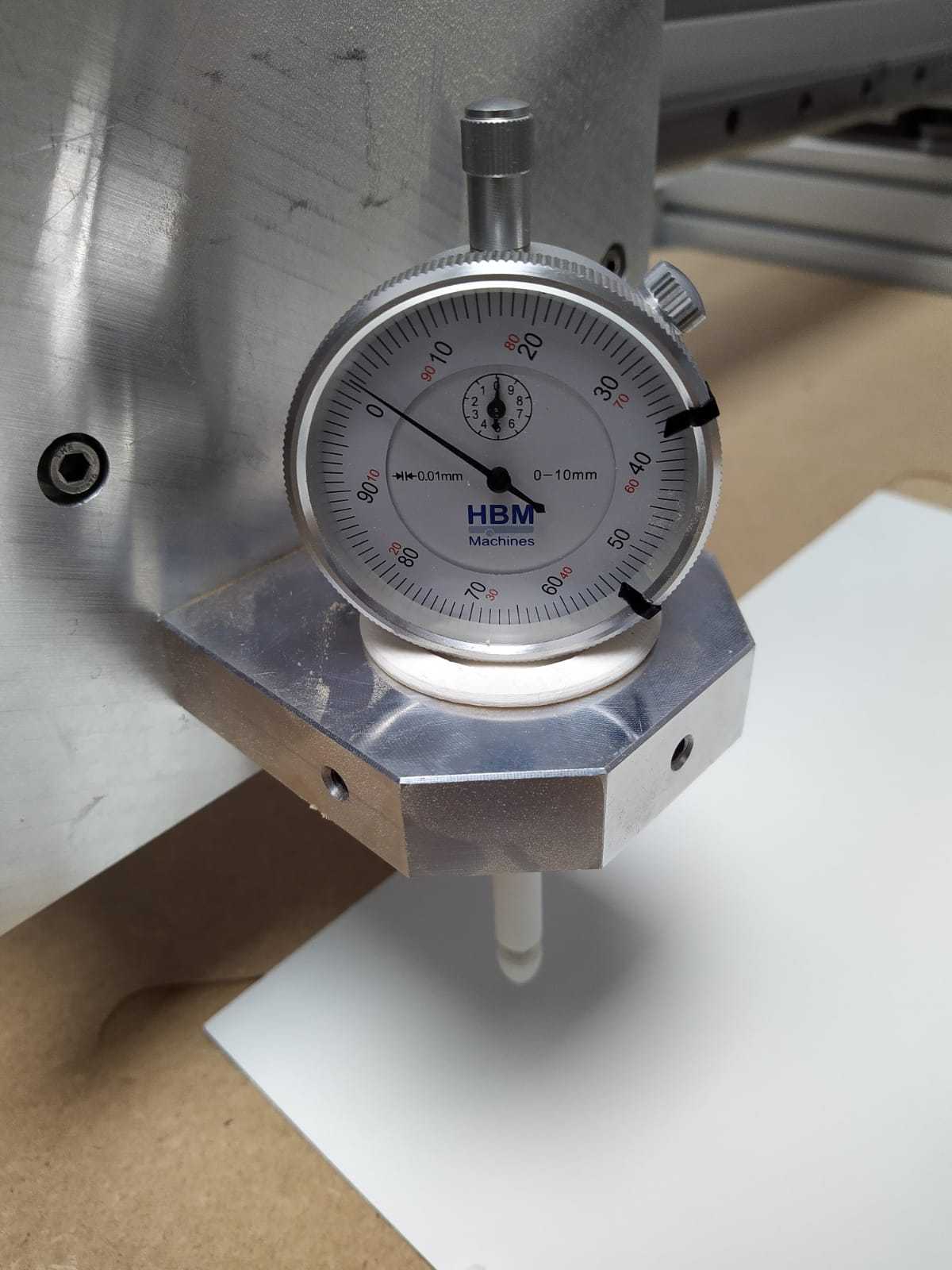

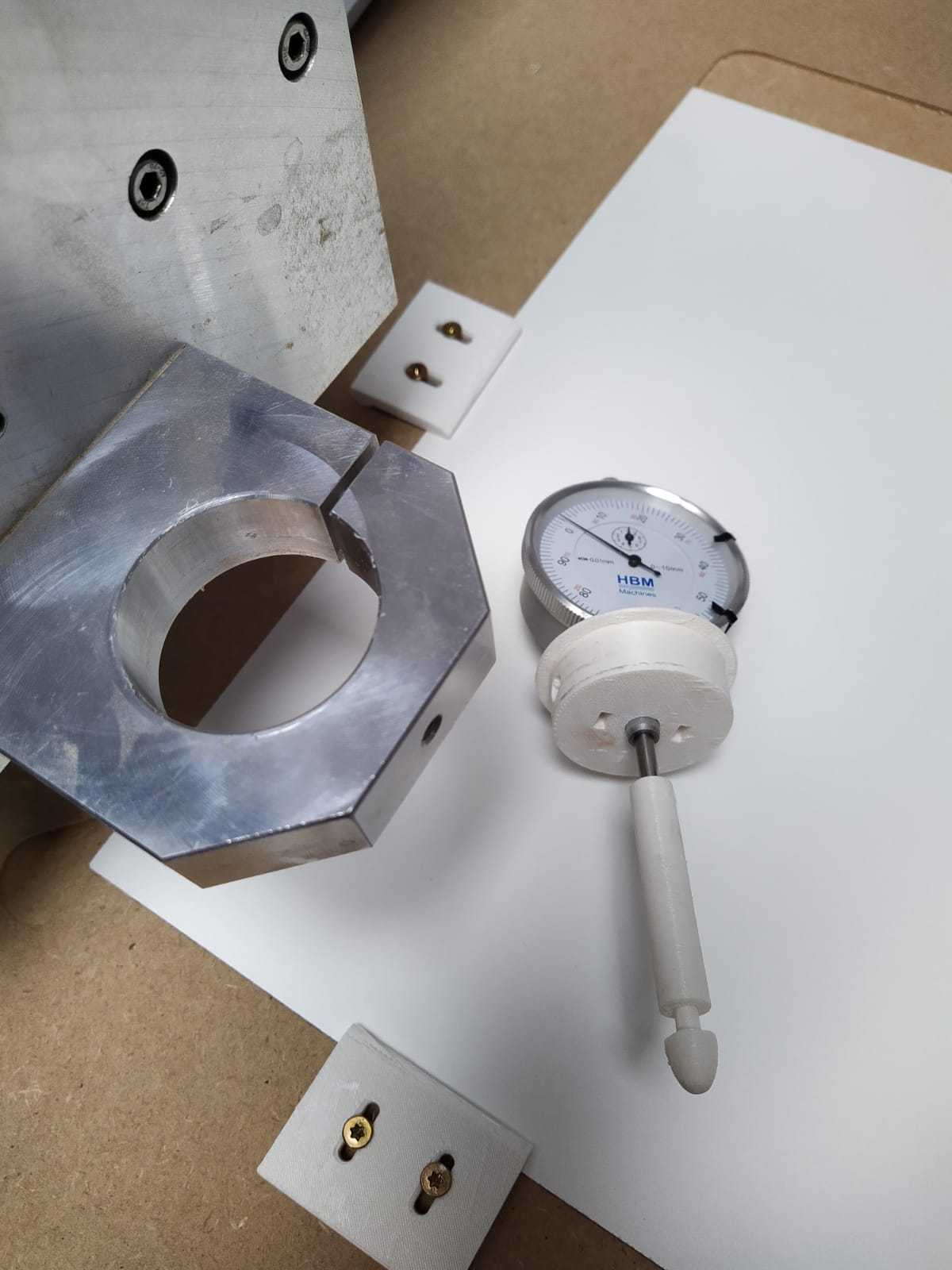

　　从结构设计逻辑来看，整个部件分为两个核心功能段：上部是和千分表测杆配合的夹持段，下部是和设备主轴安装座匹配的连接段，中间的过渡块做了加厚的箱型结构设计，避免延长后出现悬臂挠变。上部夹持段的内孔和千分表测杆的同轴度公差控制在0.01mm以内，夹持面做了防滑的细纹处理，锁紧后不会因为测量过程中的振动出现表体滑移，测杆的活动行程不会因为安装延长件出现卡滞，原有千分表的测量精度不会因为加装辅具出现损失。下部连接段的适配直径为43mm，刚好匹配多数中小型卧式车床主轴端的标准安装支架接口，安装时不需要额外做适配改装，直接插入原有支架的安装孔后，用侧面的紧定螺钉锁紧即可完成固定，整个安装过程不需要拆卸设备原有部件，单人操作两分钟内就能完成装夹。

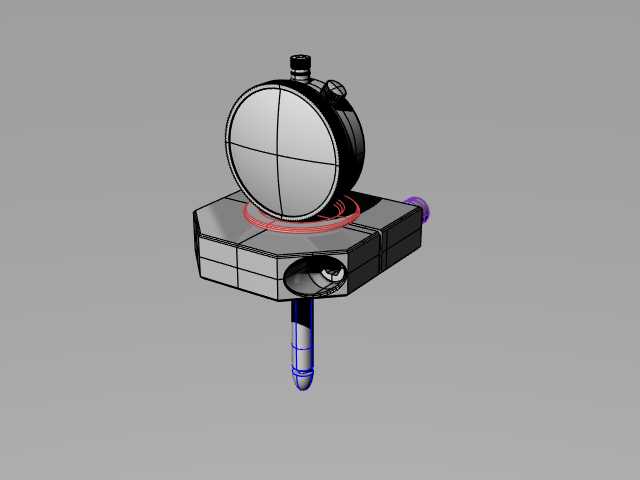

　　实际使用过程中，这套结构的刚性表现完全满足车间现场的检测需求：当测量杆伸出长度达到60mm时，在测头施加1N的测量力，整个延长结构的变形量小于0.005mm，不会因为结构变形导致测量值出现偏差。过渡块的侧面预留了一个辅助锁紧孔，可以根据现场的安装空间，加装额外的支撑杆连接到设备的固定床身位置，在进行高速回转件的跳动检测时，进一步抵消主轴转动带来的微幅振动，避免表针出现抖动影响读数。和市面上常见的直杆式延长杆相比，这套结构的千分表安装位置做了偏心下沉设计，表体的重心落在安装座的支撑面范围内，不会出现头重脚轻的倾覆问题，即使在设备低速转动时不小心碰到表架，也不会出现表体摔落的情况。

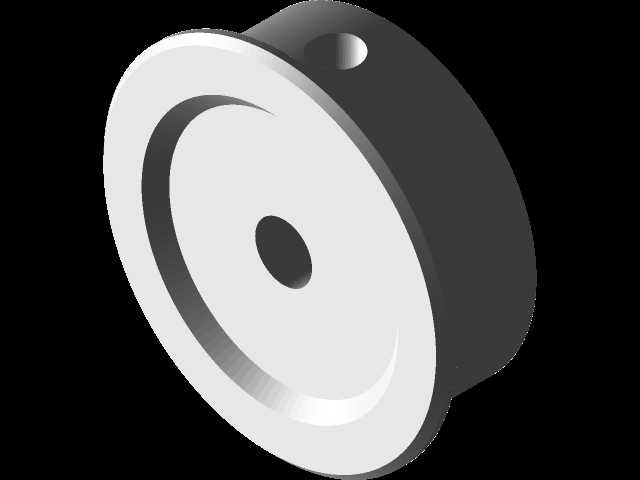

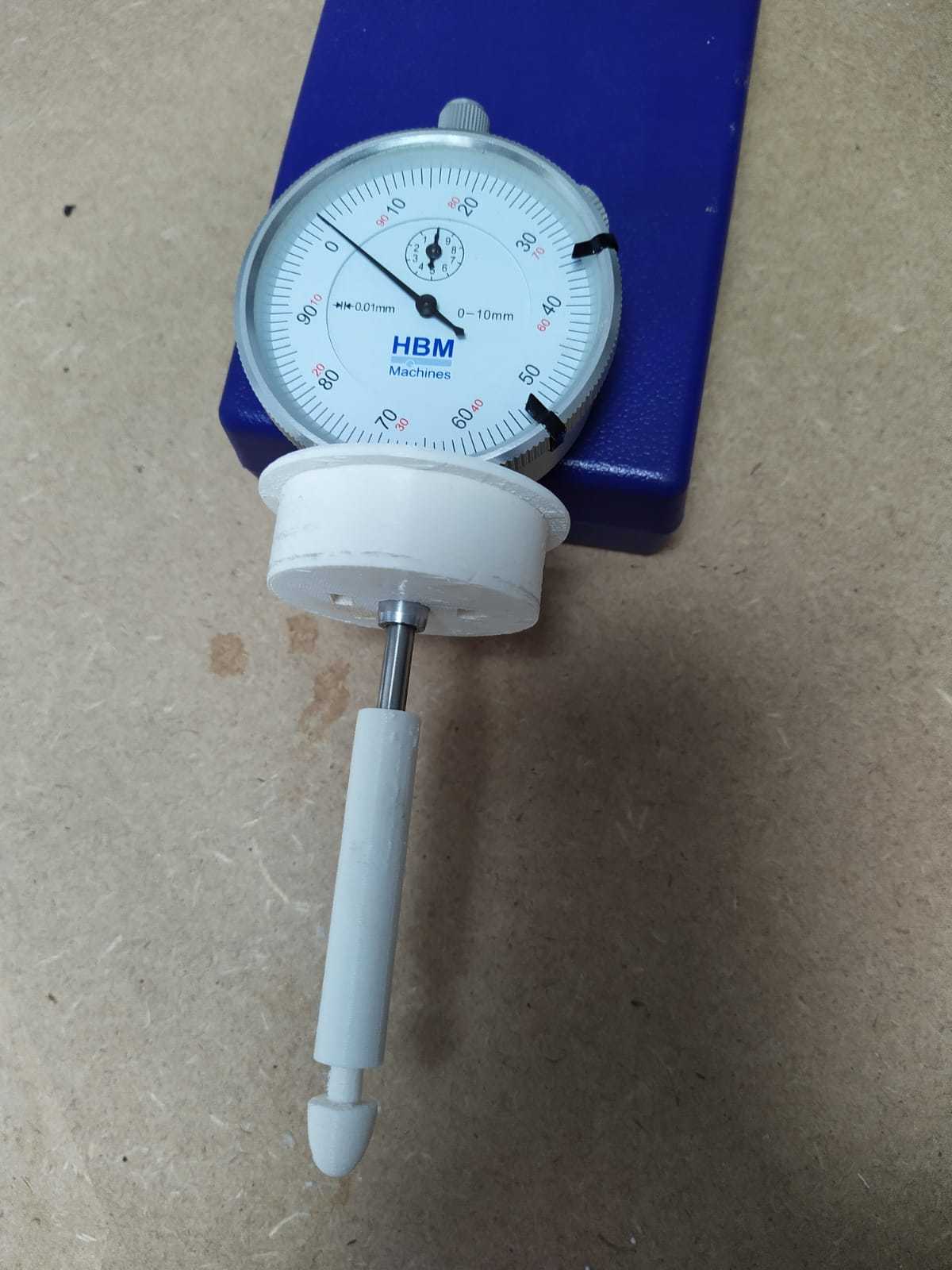

　　在加工适配性上，这套结构的所有棱角都做了R2以上的倒角处理，安装时不会划伤操作人员的手部，也不会和设备的旋转部件产生尖锐的刮擦。测量端的延长杆采用了和千分表测杆同材质的淬火合金钢制作，表面硬度达到HRC58以上，长期和被测工件接触也不会出现磨损，测量端的头部做了和标准千分表测头一致的圆弧球面，接触被测面时不会因为接触面的形状差异产生测量误差。针对不同规格的千分表，上部的夹持孔可以通过更换不同厚度的轴套来适配8mm、10mm两种常见的千分表夹持直径，不需要重新制作整个支架，就能适配车间内多数常用的指针式千分表、数显千分表。

　　从现场应用的反馈来看，这套结构解决了之前加工CA6140车床相关配套零件时，主轴根部轴颈跳动无法在线检测的问题，之前需要把工件从卡盘上拆下来拿到计量室用偏摆仪检测，来回装夹找正就要耗费十多分钟，现在直接在机床上就能完成检测，单工序的检测时间缩短了80%以上，而且避免了二次装夹带来的定位误差，加工合格率有明显提升。除了车床主轴端的检测，这套结构还可以适配在磨床的工作台、铣床的主轴端面位置，用来检测工件的端面跳动、直线度等形位公差，只要安装位置的接口直径匹配，就能快速装夹使用，不需要单独制作专用表架。

　　在设计细节上，整个结构没有采用复杂的曲面造型，所有的加工面都是平面和规则圆柱面，普通的数控铣床和车床就能完成全部加工工序，不需要特殊的刀具或者加工工艺，车间的机修班组就能自行制作，加工成本很低。锁紧用的螺钉都是标准的内六角圆柱头螺钉，损坏后可以随时在五金店买到替换件，不需要定制特殊的紧固件。整个结构的外表面做了发黑处理，在车间的切削液、油污环境下使用也不会轻易生锈，日常维护只需要定期擦拭干净，在活动配合位置滴少量润滑油即可，不需要特殊的保养流程。
