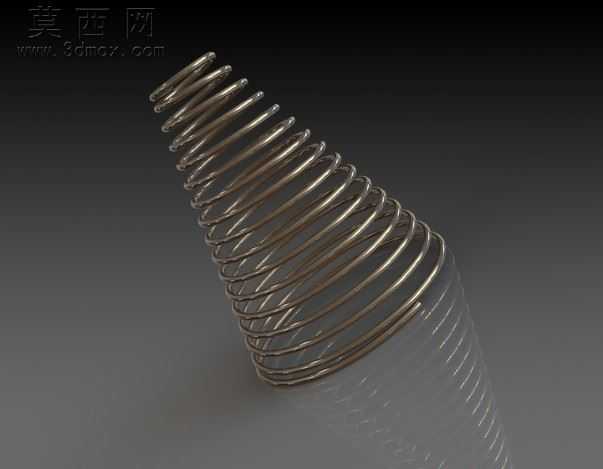

锥形螺旋压缩弹簧三维结构设计模型

本作品为锥形螺旋压缩弹簧的三维参数化设计模型，建模阶段以螺旋扫掠为核心构建逻辑，首先根据锥形弹簧的变径特性绘制对应轮廓的螺旋引导线，精准控制螺旋线的起始圈径、终止圈径、有效圈数、节距参数，保证弹簧从大端到小端的直径平滑过渡，圈与圈之间的间距均匀一致，无参数错位导致的结构畸变。建模过程中同步完成弹簧丝截面的参数化设定，将圆形截面轮廓沿螺旋引导线完成扫掠生成实体，对弹簧两端的支撑圈进行端部并紧、磨平的工艺化处理，还原实际五金弹簧的端部结构特征，保证模型结构与工业生产中的锥形弹簧实物完全匹配。材质与渲染阶段，选用弹簧钢的金属材质参数，调整材质的金属度、粗糙度数值，还原弹簧钢表面经过抛光处理后的亚光金属质感，添加柔和的环境反射效果，让弹簧表面的金属光泽自然真实，不出现过曝或质感失真的问题；场景布光采用多光源组合方案，主光源提供主要照明凸显弹簧的螺旋轮廓层次，辅助光源补充暗部细节避免阴影死黑，搭配浅灰色渐变背景突出弹簧主体结构，让锥形弹簧的变径形态、螺旋走向清晰呈现。结构设计层面，该锥形弹簧相较于等径圆柱弹簧具备更小的安装压缩高度，受压时圈与圈可逐步嵌套贴合，具备更平缓的刚度变化特性，能够在有限安装空间内提供稳定的弹性力，同时避免等径弹簧受压时易出现的侧向失稳问题，建模时严格控制每一圈螺旋的同轴度，保证弹簧中心轴线为直线，所有簧圈的圆心均落在中心轴线上，无偏心、歪扭的结构问题，还原高精度弹簧的加工精度要求。设计过程中充分考虑锥形弹簧的实际应用场景，参数设置覆盖常规五金、机械领域常用的锥形弹簧规格范围，模型结构完整无破面、无重叠几何错误，可直接用于装配验证、力学仿真分析、产品结构演示等场景，能够直观展现锥形弹簧的形态特征与结构优势。
