迷你触摸液晶电视壁挂安装支架结构设计

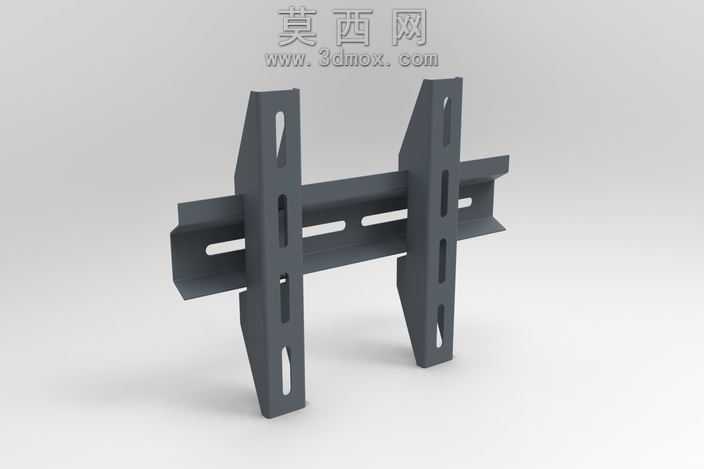

本作品为适配迷你触摸液晶电视的壁挂安装支架，采用三维建模软件完成全参数化结构设计，建模阶段严格遵循五金冲压件的成型工艺逻辑，对每一处折弯、开孔、翻边特征都做了工艺可行性校验，避免出现无法落地生产的锐角干涉、折弯开裂等设计缺陷。模型整体采用左右对称式布局，主体由两根竖向挂装立臂与一根横向连接横梁组合而成，竖向立臂上开设多组长条形调节腰孔，可适配不同孔距规格的迷你触摸液晶电视背部安装点位，腰孔的长度、宽度参数经过反复校核，既能够满足安装时的上下、左右位置微调需求，也能保证挂装后的结构强度，不会因开孔过大降低立臂的承重能力。横向连接横梁采用C型槽钢式截面设计，在保证整体结构抗扭、抗弯强度的同时，有效降低支架整体自重，横梁与竖向立臂的连接位置做了贴合式折弯处理，装配后两者完全贴合无间隙，可通过螺栓实现刚性锁固，避免长期使用后出现连接松动、支架晃动的问题。材质设定上选用常规冷轧钢板作为基材，渲染阶段赋予支架表面哑光黑色喷塑的材质效果，还原五金挂架常见的表面处理质感，对钢板边缘的折弯圆角、腰孔的冲压毛刺做了细节优化，让渲染效果更贴近真实量产产品的视觉表现。设计过程中充分考虑壁挂支架的使用场景，竖向立臂的靠墙侧做了平整化处理，保证安装后与墙面完全贴合，不会出现局部凸起导致的安装不平整问题，立臂上的挂装卡槽做了防脱折弯设计，电视挂入后可通过底部的锁付孔位加装固定螺丝，避免意外触碰导致电视滑落，整体结构兼顾安装便捷性与使用安全性，所有开孔位置都做了去毛刺处理的结构设计，避免安装过程中划伤施工人员或者电视外壳。建模时对所有零件的装配公差做了合理预留，保证实际生产时各部件可以顺利组装，不会出现孔位错位、装配卡滞的问题，整体结构简洁实用，没有多余的装饰性特征，完全围绕壁挂承重、位置调节、安装便捷三个核心功能展开设计，在满足承重要求的前提下尽可能简化加工工序，降低产品的生产制造成本。
