台式电脑主机钣金机箱内部结构设计

　　日常做消费电子结构件设计时，台式机机箱的钣金结构是很典型的薄板成型+内部装联设计案例，这个模型完整还原了量产级ATX机箱的内部布局与外部壳体细节，能直接给同类型钣金壳体设计做参考。从实际应用场景看，这类机箱是台式计算机的核心承载壳体，覆盖家用办公、工业工控、小型工作站等多个使用场景，不同场景下对机箱的承重、散热、扩展能力要求差异不小，比如工控场景下需要机箱具备更强的抗形变能力，家用场景则更在意散热风道的合理性与硬件拆装的便捷性。

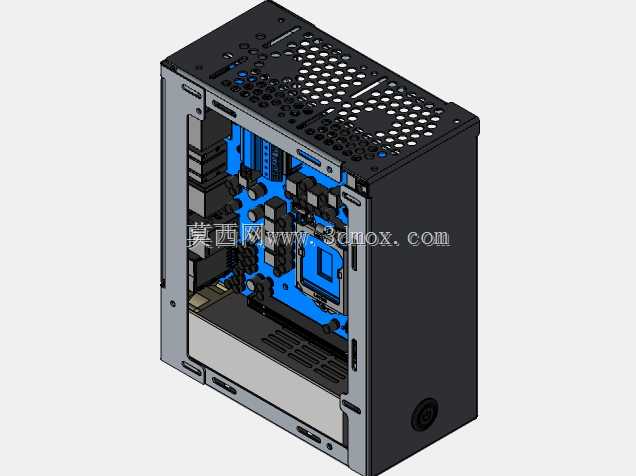

　　从结构功能特性来看，这个模型完整呈现了机箱的几个核心功能模块：外部的冷轧钢壳体承担整体防护与结构支撑作用，侧板的密集冲孔是进风散热的通流区域，前面板预留的光驱位、硬盘位安装槽位，对应常规存储设备与扩展驱动器的安装需求，内部蓝色的主板安装托板是整个机箱的装联基准，所有核心硬件的安装定位都以这个托板的基准面为参考。主板托板上预留的铜柱安装孔位完全符合ATX主板的安装孔位标准，能兼容标准尺寸的消费级主板，托板上开的走线孔位方便背部走线，避免线缆干扰内部风道，同时也能让内部布局更规整。

　　设计思路上，这类机箱的结构设计首先要确定硬件兼容边界，先明确要支持的主板板型、电源尺寸、显卡长度、散热器高度这些核心参数，再反推壳体的内部净空尺寸。这个模型的壳体采用分体式拼接设计，左右侧板、前后框架、顶部盖板都是单独的钣金件，通过折边卡扣与螺丝连接组合成整体，这种设计既方便钣金冲压加工，也能降低后期装配的难度，每个钣金件的折边都做了翻边处理，既提升薄板的结构刚度，也能避免安装时划手。散热设计上，侧板的冲孔区域正对主板的核心发热区，前面板预留的风扇位可以加装进风风扇，后部预留的排风位对应电源与CPU散热器的出风方向，形成前后贯通的散热风道，能有效带走内部硬件工作产生的热量。

　　从安装边界与尺寸细节来看，这类标准ATX机箱的宽度通常在200mm左右，高度在400mm上下，深度在450mm左右，内部的电源安装位位于机箱后部下方，兼容标准ATX电源，硬盘位采用堆叠式设计，能同时安装多块3.5英寸机械硬盘与2.5英寸固态硬盘，显卡安装区域预留的净空长度足够支持主流长度的独立显卡，不会出现显卡安装干涉的问题。PCI扩展槽位的挡片采用可拆式设计，用户可以根据实际安装的扩展卡数量拆除对应挡片，不用破坏整体壳体结构。机箱前部的IO接口区域预留了USB、音频接口的安装位，对应前面板的功能扩展需求，底部的脚垫安装位可以加装橡胶脚垫，起到减震防滑的作用，避免机箱放置在桌面时因为风扇振动产生异响。

　　实际做这类结构设计时，还要考虑钣金件的加工工艺性，所有折弯处的内R角要匹配板材厚度，避免折弯时出现开裂，冲孔的孔间距与孔边距要满足冲压工艺的最小要求，防止冲压时板材变形。内部的所有安装位都要做公差匹配，比如主板铜柱的安装孔位公差要控制在±0.1mm以内，保证主板安装时不会出现孔位错位的问题，硬盘架的安装位要预留一定的调节间隙，方便硬盘的拆装。这个模型里的结构细节完全符合量产机箱的设计要求，没有出现工艺无法实现的特征，每个卡扣、螺丝孔的位置都经过合理排布，既满足结构强度要求，也能控制整体的加工成本。
