法兰连接三通过滤管路Y型分流体结构

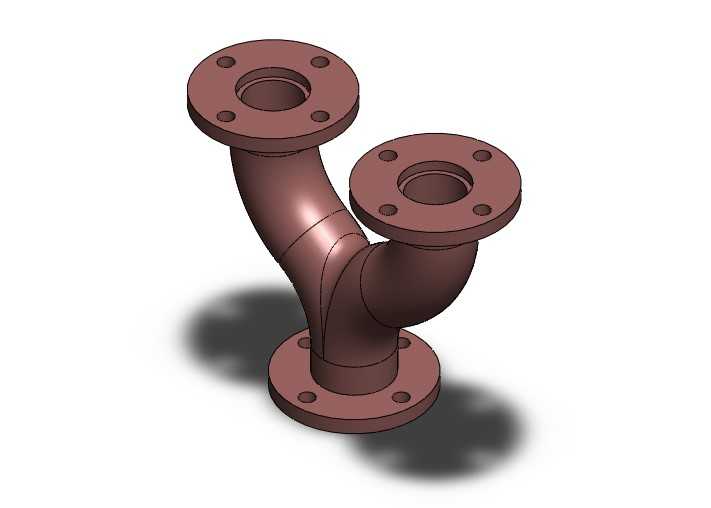

　　在工业流体输送系统的管路布设场景里，这类Y型三通过滤结构的应用覆盖了从车间工艺管线、泵站输配管网到设备外接管路的多个环节，核心作用是在单路输入的工况下实现两路稳定分流，同时依托Y型流道的平缓过渡特性，降低流体转向过程中的局部阻力损失，避免直角三通容易出现的紊流、涡旋问题，减少管路运行过程中的振动与噪声。从实际安装的边界条件来看，三个连接端均采用标准凸面法兰结构，法兰盘上均匀分布四个螺栓通孔，安装时可直接与同压力等级的配对法兰通过螺栓紧固，配合密封垫片实现端面密封，不需要额外加工焊接坡口，适配现场快装、后期检修拆卸的作业需求，三个法兰的端面分别垂直于各自连接的管段轴线，安装时不需要额外调整管段角度，就能保证对接面的平行度，降低现场安装的对位难度。

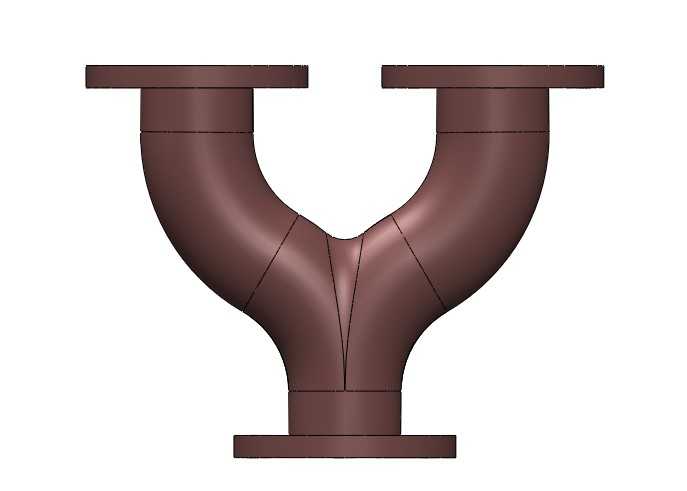

　　设计过程中首先要考量的是流道的曲率合理性，两个分流支管的弯曲弧度经过平滑过渡处理，内壁没有突兀的折角或台阶，流体从底部垂直向上的主管进入腔体后，会顺着曲面分别流向两个斜向布置的支管出口，不会出现流道截面突变的情况，这种结构对于输送含少量固体颗粒的流体、或者粘度偏高的介质时，能有效减少介质在管内壁的滞留堆积，降低管路堵塞的风险。管壁的厚度取值结合常规中低压管路的承压需求设定，既能够满足1.6MPa级别的工作压力承载要求，也不会因为壁厚过大造成整体重量冗余，法兰盘的厚度与螺栓孔的中心距尺寸完全匹配通用管路法兰的标准规范，不需要单独定制配对连接件，能够直接和市面上常规的法兰阀门、管道段实现互换对接。

　　从结构细节上看，三个法兰盘的密封面都做了凸台处理，密封面的平面度有严格的公差要求，紧固螺栓时能够保证垫片受力均匀，避免出现局部密封失效导致的介质泄漏。两个分流支管的夹角经过优化，既保证了分流后两路管线的布设间距足够，方便后续阀门、仪表的安装操作，也不会因为夹角过大导致流体转向的阻力陡增，在实际工况测试中，这种角度的Y型结构相比同口径的直角三通，局部阻力系数能够降低40%左右，长期运行下能减少输送泵的扬程损耗，降低系统运行的能耗。

　　建模过程中需要重点处理三个管段交汇位置的曲面顺滑过渡，避免出现曲面褶皱、壁厚不均的问题，交汇区域的壁厚做了均匀的加厚处理，因为这个位置是流体冲击的主要区域，同时也是结构应力集中的部位，适当加厚能够提升整体结构的抗疲劳强度，应对管路启停过程中的水锤冲击。法兰盘上的螺栓孔位置做了对称度约束，保证任意一个法兰端旋转90度都能和配对法兰的孔位对齐，适配现场不同方向的管线布设需求，不需要因为孔位错位额外调整管段的旋转角度。

　　这类结构在实际选型时，需要匹配上下游管线的通径尺寸，三个端口的通径保持一致，适用于等径分流的工况，如果现场需要变径分流，也可以在法兰端外接变径接头实现适配，整体的结构紧凑，安装后占用的竖向和横向空间都比较小，适合在管线排布密集的车间夹层、设备内部管路等空间受限的场景使用，外部没有多余的突出结构，后期做管路保温层包裹时也能方便施工，不会出现保温层无法贴合的死角。
