贴片式气体放电浪涌防护元件结构

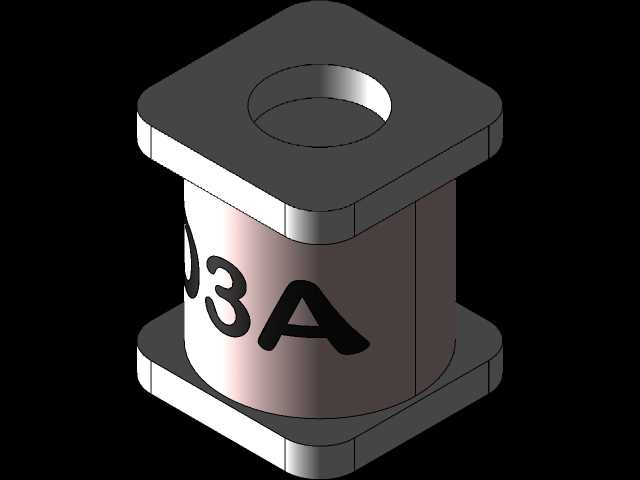

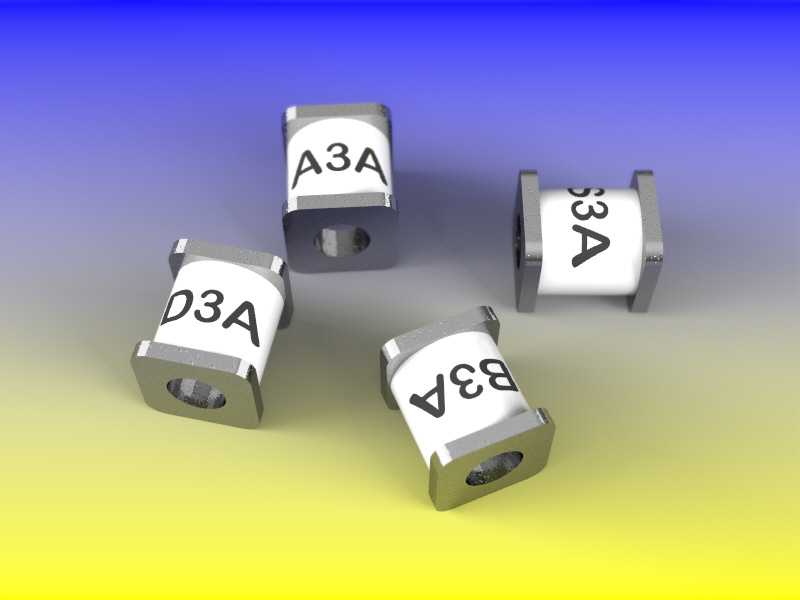

　　这套三维结构围绕表面贴装型气体放电管展开，还原了小型陶瓷密闭腔体、两端金属端电极以及贴片焊接端面的完整几何关系，适用于通信端口、工业控制板卡、安防前端、电源入口和传感信号链路的瞬态过压防护设计。器件本体采用近似立方的小体积封装，外部可见白色陶瓷绝缘段与两侧银灰色金属电极，电极端部预留平整贴装面，能够直接进入回流焊工艺，不需要在板上额外预留插件孔位。

　　从实际防护逻辑看，气体放电管内部充有稳定惰性气体，正常工作电压下电极之间保持高阻状态，对信号链路几乎不产生负载影响；当线路因附近雷击、感应浪涌、操作过压或静电耦合出现快速上升的瞬态电压时，腔体内气体被击穿形成等离子体放电通道，两端电压迅速跌落至弧光区，浪涌能量被旁路泄放。瞬态事件消失后，器件能够自行恢复截止状态，从而保护后级收发芯片、模拟前端、隔离接口和精密采样电路。

　　建模时需要重点把握三个层次。第一层是外部封装边界，本体高度约3.5mm、宽度约3.5mm、长度约4.0mm，整体占用PCB面积很小，适合高密度板卡布置；陶瓷段与金属端帽之间存在明显台阶，端帽外侧形成可焊的金属接触面，贴装后焊点位于器件两端下方。第二层是放电腔体关系，虽然外观简洁，但内部电极间距、腔体容积和气体密封区域决定了击穿电压、续流遮断能力与通流容量，结构评审时不能只按普通电阻或电容外形处理。第三层是板级安装约束，焊盘长度、间距、钢网开口和器件周围禁布区需要与端电极尺寸匹配，过近的高阻抗走线或金属壳体可能改变爬电距离，过大的焊盘则容易在回流时造成器件立碑或偏移。

　　在通信接口场景中，这类器件常布置在双绞线、天线馈线、RS485总线、以太网变压器副边或户外传感器入口处，与TVS、压敏电阻、退耦元件构成分级保护。气体放电管承担较大浪涌电流的前级泄放，后级钳位器件负责把残压限制在芯片可承受范围内。选型时不能孤立关注直流击穿电压，还要结合信号最高工作电压、传输速率、极间电容、绝缘电阻、冲击通流能力和浪涌后续流条件综合判断。对于低速率模拟量或电源端口，器件极间电容影响较小；对于高速差分线和射频通道，则需要确认寄生参数不会造成眼图劣化或信号反射。

　　三维结构在装配检查中的价值主要体现在空间干涉和工艺可达性上。小型贴片器件靠近板边、连接器屏蔽壳或灌封区域时，需要确认吸嘴顶面平整、端电极可见、检测光路不受遮挡；在灌胶或三防漆工艺中，还应根据产品要求决定是否对器件区域进行遮蔽，避免涂覆材料改变外绝缘环境。若设备工作在高湿、盐雾或粉尘环境，器件周边走线应保留足够爬电距离，端电极焊接后不得出现气孔、立碑或端部虚焊。

　　模型将标识字符、端帽圆角、陶瓷体分段和贴装底面一并表达，便于在PCB协同设计中核对封装方向与焊盘匹配关系。对结构工程师而言，它不是单纯的外观件，而是连接电气防护、板级布局和焊接工艺的边界元件；对硬件选型人员而言，清晰的外形尺寸和电极位置可以帮助完成紧凑设备内的浪涌防护布置，减少后期因安规距离、维修空间或自动贴装干涉带来的返工。
