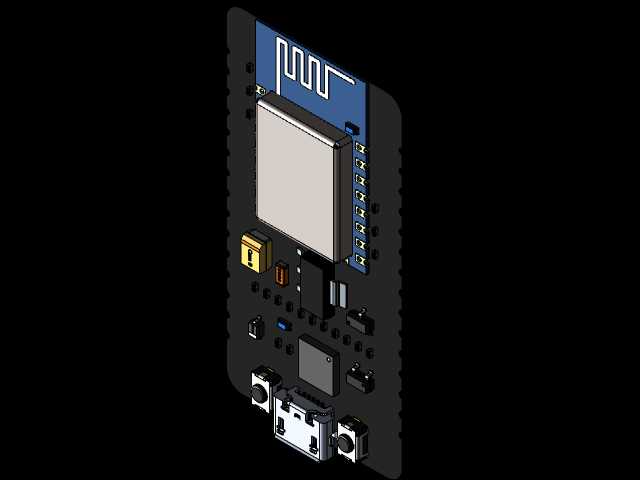

带槽型孔的NODEMCU SMD开发板结构设计

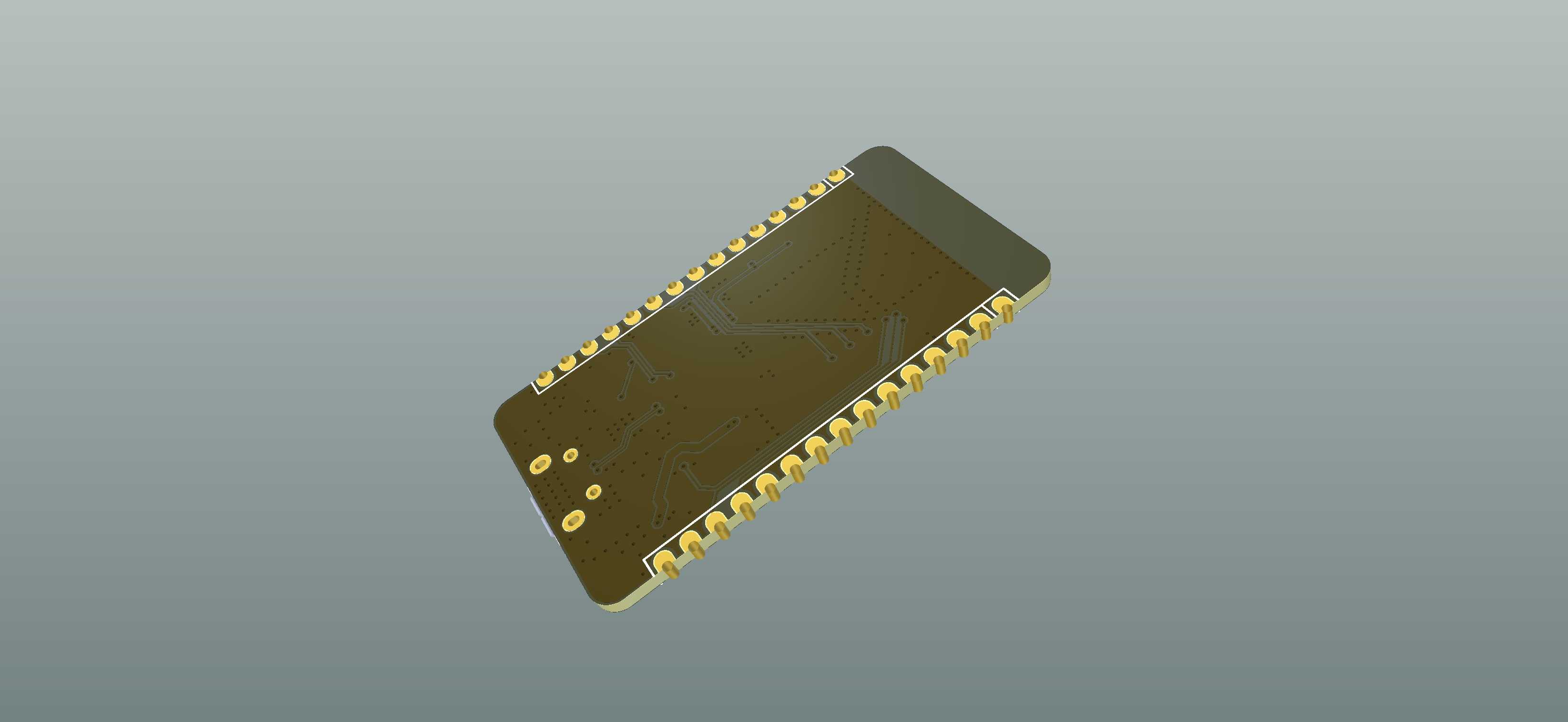

　　在嵌入式硬件开发与工业控制板卡集成场景中，板对板安装的可靠性一直是结构设计环节需要重点考量的内容，这款NODEMCU SMD版本的开发板结构，正是针对常规直插版本安装适配性不足的问题做了针对性的结构优化。不同于常规带USB连接器的NODEMCU版本，该结构取消了侧置的USB接口组件，将板边的连接引脚做了半孔切割处理，也就是行业内常说的 castellated hole 槽型孔结构，这类孔型并非完整的金属化通孔，而是在PCB板边被切割为半开口形态，孔壁的金属镀层直接外露在板边侧面，在进行板对板焊接时，焊锡可以沿着半孔的金属壁充分浸润，既可以实现两块PCB之间的电气连通，也能形成足够的机械固定强度，避免常规贴片模块焊接时容易出现的虚焊、对位偏移、受外力脱落等问题。

　　从实际应用场景来看，这类带槽型孔的SMD封装开发板，大多用在空间受限的嵌入式集成项目里，比如小型物联网传感节点、定制化工业采集终端、智能家居控制模块等场景，不需要额外预留USB接口的插拔空间，也不需要额外排针排母的安装高度，可以直接将整个模块作为表贴元件焊接到底板上，整体装配高度可以压缩到板厚加元器件高度的范围内，相比直插排针连接的方案能节省至少5mm的垂直安装空间，对于对设备厚度有严格要求的便携类、穿戴类或者紧凑型工控设备来说，这类结构的适配性要远高于常规版本。

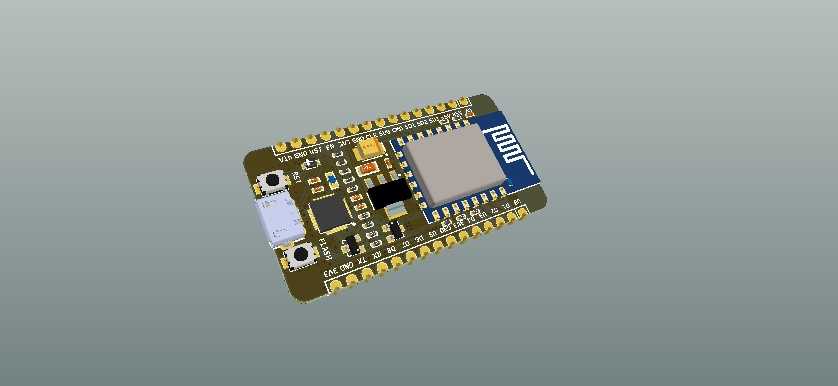

　　设计过程中，板边槽型孔的位置精度是整个结构的核心控制点，每个半孔的中心必须严格对齐PCB的板边轮廓，切割后的孔壁残留铜层需要保证均匀，不能出现孔铜断裂、缺口过大的问题，否则焊接时会出现焊盘吃锡不足的情况，影响连接可靠性。板上元器件的布局也做了对应的优化，所有较高的元器件比如WiFi天线模块、主芯片、电容电阻等，都避开了板边半孔的焊接应力影响区域，避免焊接时的高温传递或者机械应力导致元器件虚焊脱落。天线区域的净空处理也在结构上做了预留，板边对应天线的位置没有布置金属化孔或者较高的金属元件，避免屏蔽WiFi信号影响通信性能。

　　从安装边界来看，整个模块的外形为规则矩形，板边的半孔按照标准2.54mm间距均匀排布，和市面上通用的NODEMCU引脚定义完全兼容，用户在做底板设计时不需要重新调整引脚封装，只需要按照常规NODEMCU的贴片封装绘制焊盘即可完成适配。没有了侧出的USB连接器，模块的四个侧边都没有突出的结构件，安装时可以紧贴底板的板边布置，甚至可以在底板上做沉槽设计，将整个模块嵌入到底板的槽位内，进一步降低整体装配高度。板上预留的两个定位孔位置也和常规版本保持一致，在需要额外机械固定的场景下，可以使用塑料铆钉或者微型螺丝将模块进一步固定在底板上，应对强振动的工业使用场景。

　　在结构细节处理上，板上所有贴片元件的高度都做了统一管控，最高的元器件为WiFi屏蔽罩，高度控制在3mm以内，其余阻容元件、电源芯片都采用0805及以下封装，整体元器件最高点不超过屏蔽罩高度，避免在贴片焊接时出现吸嘴取料偏差，也能保证过回流焊时温度均匀传递，减少焊接不良率。板边的半孔切割边缘做了圆角处理，避免尖锐的板边毛刺在装配时划伤操作人员或者损坏其他线材绝缘层。电源输入区域的走线宽度在结构层做了加宽处理，对应位置的焊盘也做了加大设计，能承载更大的供电电流，满足外接传感器时的供电需求。

　　这类SMD封装的开发板结构，本质上是将原本需要外接的开发板模块转化为可直接表贴的标准化电子组件，省去了人工插接排针、固定模块的装配工序，适合批量生产的嵌入式产品使用，在结构设计时充分考虑了SMT贴片生产的工艺要求，所有元器件的布局都符合回流焊的工艺间距要求，没有出现元器件间距过小、焊盘设计不对称容易导致立碑的问题，板边的工艺夹持边也做了预留，不需要额外添加工艺边就能满足SMT生产线的传送要求，能有效降低批量生产时的工艺成本，提升产品装配的一致性。
