垂直PCB安装三芯XLR公头连接器结构

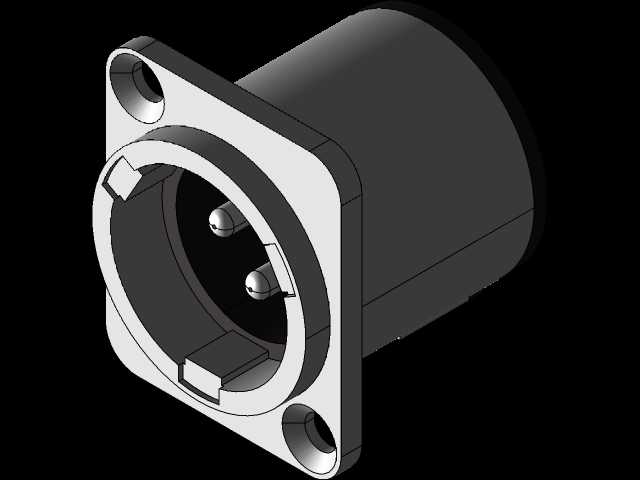

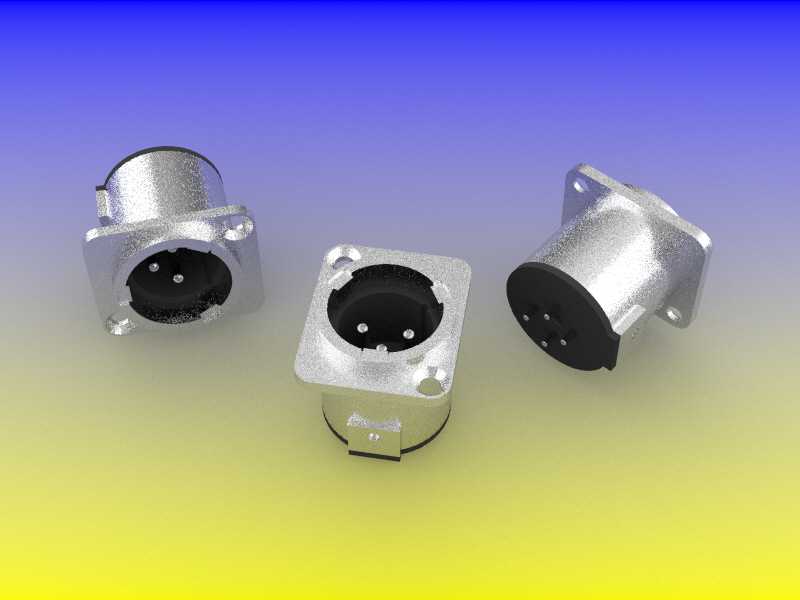

　　在专业音频设备、工业控制信号传输、舞台灯光系统的板卡设计环节里，板载音频接插件的选型与结构适配，一直是结构工程师需要反复核对安装边界的细节点，这款三芯XLR公头采用垂直PCB安装的结构形式，刚好适配多数板载音频接口的布局需求。不同于常见的线缆焊接式XLR接头，这款接头的固定逻辑完全围绕PCB板载安装设计，方形法兰底座上预留了两个对称的安装固定孔，可通过M2规格的螺丝直接锁附在设备面板或者PCB板的预留安装柱上，安装后接头的插接方向垂直于PCB板面，不会占用板卡横向的布线空间，对于紧凑型音频接口卡、调音台输入模块这类内部空间局促的设备来说，能大幅优化内部走线的排布效率。从结构细节来看，接头的接触插芯采用三芯等距排布设计，

　　插芯外围设置了一圈定位凸台，和母头对接时可以先通过凸台完成导向对位，避免插针受力弯折，插针尾部直接延伸出PCB焊接引脚，引脚长度适配1.6mm标准厚度PCB的波峰焊工艺要求，焊接后引脚不会突出板卡背面过多，不会和设备底壳产生干涉。金属外壳采用锌合金压铸成型，表面做了磨砂镀镍处理，既可以屏蔽外部电磁信号对音频传输的干扰，也能提升接头反复插拔后的耐磨性能，外壳和内部绝缘基座之间设置了卡扣限位结构，装配后不会出现基座转动、插针错位的问题。做三维建模的时候，需要重点核对几个关键尺寸边界：首先是法兰底座的安装孔距，两个固定孔的中心距要和面板、PCB上的预留孔位完全匹配，公差控制在±0.1mm以内，避免安装时出现孔位错位；

　　其次是插针相对于安装面的突出高度，要保证母头插接到位后，法兰面和母头外壳的贴合间隙不超过0.2mm，既不会因为突出过多导致面板无法合盖，也不会因为插入深度不足出现接触不良的问题；还有插针的排布位置，三个插针的接地端、信号正、信号负引脚位置要符合行业通用的XLR接线规范，和对应母头的引脚定义完全对应，避免出现接线反接的问题。在实际设备装配场景里，这类垂直安装的XLR公头常被用在功放设备的输出板卡、音频接口的输入模块、专业音响的内置接线板上，相比卧式安装的接头，垂直安装的结构在设备插拔线缆时，受力方向直接传导到PCB板和面板的固定结构上，不会对PCB板的焊盘产生侧向的掰扯力，长期使用下焊盘脱落的风险更低。

　　设计时还要考虑接头和周边元器件的安全距离，接头金属外壳距离周边电解电容、电阻等元器件的间隙要保留至少2mm，避免波峰焊时出现连锡问题，同时也给后期维修拆换接头预留操作空间。绝缘基座采用耐高温的PBT材质，可承受260℃的波峰焊温度，不会出现焊接时基座融化变形的问题，基座和金属外壳之间预留了0.05mm的装配间隙，既可以顺利压装到位，也不会出现基座晃动的情况。
