三芯内螺纹垂直PCB板装XLR连接器

　　这款三芯XLR连接器采用内螺纹结构、垂直PCB板安装方式，是音频与信号传输设备中常见的板载卡侬插座方案。从整机布局角度看，这类插座主要出现在调音台、功放、音频接口、舞台灯光控制设备以及各类需要平衡信号输入输出的机箱面板上。其核心作用是在设备内部电路板与外部线缆之间建立可靠的三芯连接，完成平衡音频信号或控制信号的对接，同时依靠金属壳体实现屏蔽，降低外界电磁干扰对弱信号的影响。

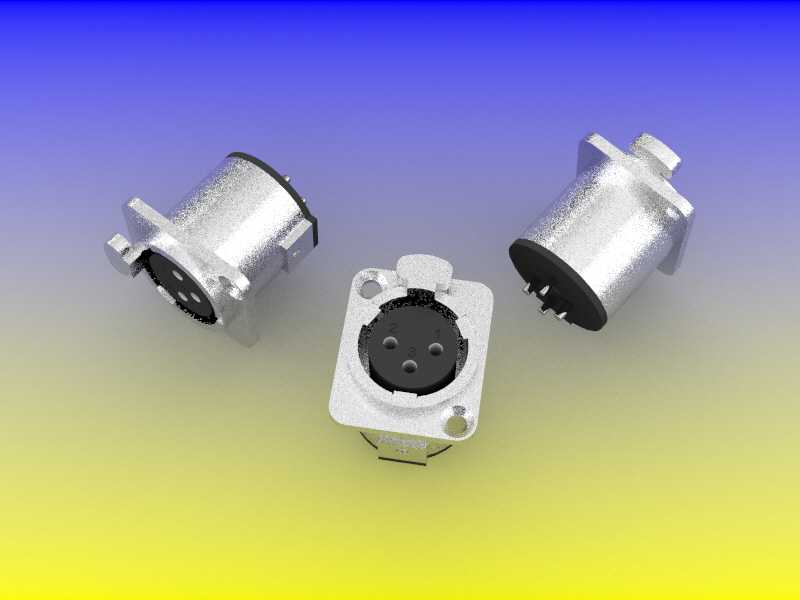

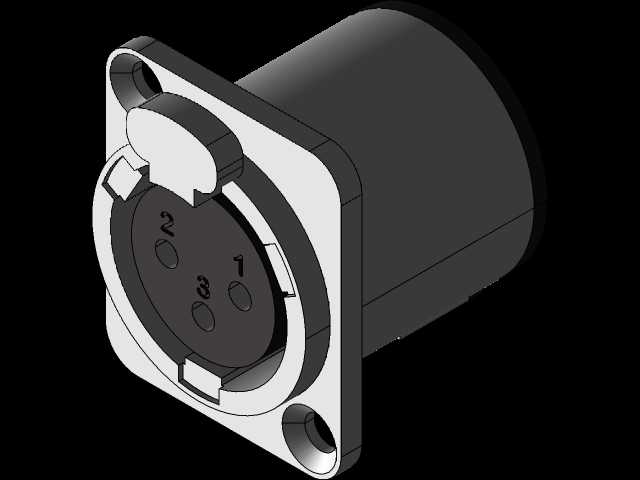

　　建模时首先要抓住的是安装边界。该件为方形法兰面板结构，法兰四角预留安装孔，用于从机箱外侧或内侧通过螺钉固定，面板贴合面需要与机箱钣金保持平整，因此法兰厚度、孔位间距以及凸台高度都要按实际装配关系还原。插座主体为金属圆筒壳体，前端是带三个插孔的黑色绝缘基座，三个触点呈品字形排布，这是XLR三芯接口防呆定位的关键——错位插装无法进入，从而保证引脚定义一致。壳体尾部延伸出用于焊接到印制板的引脚，垂直安装意味着引脚轴线与PCB板面垂直，插装后插座轴线平行于板面、接口朝向机箱外侧。

　　内螺纹版本的区别在于壳体配合处采用内螺纹锁紧形式，与外螺纹版本在面板固定和对接结构上形成互补。选型时需要注意，内螺纹款在面板开孔尺寸、螺母锁紧空间以及壳体外径上都有自身约束，机箱面板开孔要容纳圆筒通过，法兰则承担限位与密封贴合作用。三维布局中应在插座周围留出足够的插拔操作空间，前方不能有遮挡，尾部引脚与PCB焊盘之间要保证焊接可达性，波峰焊或手工焊都需要考虑引脚伸出长度与焊盘间距。

　　结构设计上，金属外壳兼顾屏蔽与机械强度，内壁的卡扣和定位槽用于固定绝缘胶芯，防止触点在反复插拔中转动或后退。黑色绝缘基座除了容纳三个插孔触点，还承担引脚间绝缘隔离的作用，基座与金属壳之间的配合间隙要控制合理，既保证装配顺畅又避免松动。方形法兰上的两个定位小孔与安装孔配合，可在面板装配时起到防转和预定位作用，这一点在自动化装配或维修更换时很有价值。

　　从设备用途看，XLR接口之所以在专业音频领域长期沿用，在于其锁定可靠、触点承载能力适中、屏蔽性能好，且带有卡扣防脱，线缆受拉时不易松脱。三芯定义通常对应地、热、冷三个平衡信号节点，能够有效抑制共模干扰。板载垂直安装的形式省去了额外的飞线和转接端子，使信号路径更短、结构更紧凑，适合大批量生产的整机。

　　建模过程中需要重点还原的细节包括：圆筒壳体的拔模与倒角、法兰与筒体交接处的过渡圆角、绝缘基座上三个插孔的位置与深度、尾部引脚的排布与粗细，以及壳体表面金属质感与黑色胶芯的材质区分。装配体层面还要检查插座与PCB、面板三者的干涉关系：引脚穿过PCB后焊接，法兰贴紧面板内侧，接口从开孔露出，插拔力沿筒体轴线方向传递到法兰和螺钉，因此螺钉孔位的强度与面板厚度也要在结构评审中确认。对于需要在同一面板布置多个接口的设备，相邻插座的中心距应兼顾插头外壳尺寸和人手插拔空间，避免过于密集导致操作干涉。整体而言，这是一个结构成熟、装配约束明确、面向板载平衡信号连接的典型接插件。
