VTQFP128引脚超薄四平面封装芯片

　　在消费电子、工业控制板卡、通信终端以及高密度嵌入式设备的PCB布局工作中，封装本体的占位面积、引脚排布方式和高度方向的装配余量，往往直接决定整板的堆叠可行性。VTQFP作为QFP体系里偏向薄型化的分支，把传统四方扁平封装的本体厚度进一步压缩，适合对整机厚度敏感的便携设备、插卡式模块以及多层板叠装场景。128个引脚按四边均匀分布，单圈引脚数量较多，在保证常规焊接工艺可达性的同时，提供了足够的I/O资源，用来承载主控、FPGA外围、接口扩展或混合信号芯片都比较常见。

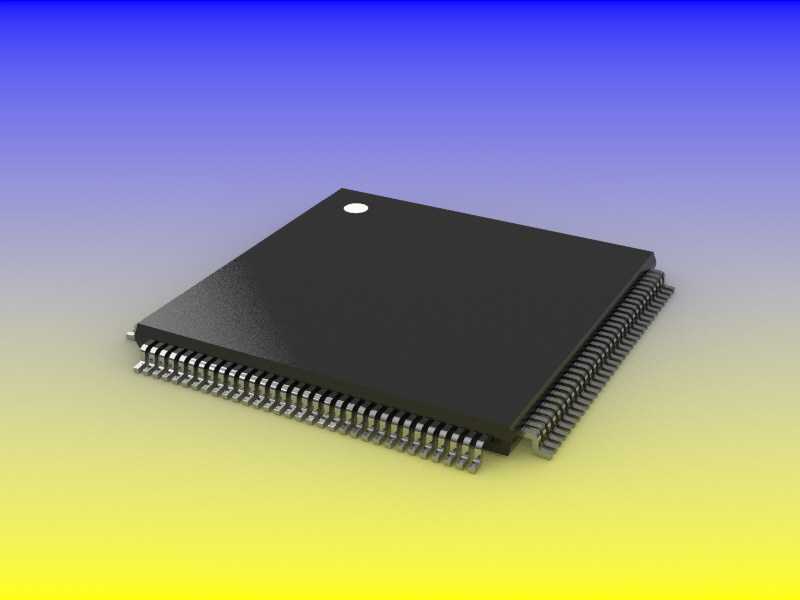

　　从结构上看，该封装主体为黑色矩形塑封体，顶面一角设置圆形定位标记，用于在贴片和人工检修时快速辨识第一脚方位，避免方向装反。引脚从封装四个侧面引出，呈鸥翼状向外伸展再向下弯折，末端形成可焊的平贴段。这种四平面引脚形态兼顾了两方面需求：一方面，引脚与PCB焊盘之间有较充分的接触长度，回流焊时焊点成形直观，目视或AOI检查都容易判断虚焊、连锡；另一方面，鸥翼弯折具备一定弹性，能够吸收芯片本体与FR4板材之间因热膨胀系数差异产生的微量剪切应力，降低温度循环工况下焊点疲劳开裂的概率。

　　建模时需要重点还原的并非单纯外观，而是装配边界。塑封体长宽方向决定了器件在板面上的禁布区，四角附近要预留丝印框和返修热风嘴的操作空间；本体高度则影响上方屏蔽罩、外壳内壁或相邻板卡的间隙核算。14mm×14mm的本体轮廓配合1.2mm的薄型厚度，使它在同引脚数封装中占用的竖向空间很小，适合塞入卡片式设备、薄型采集模块以及夹层板结构。引脚节距属于细间距范畴，三维建模时应把每根引脚的宽度、间距、外伸长度和脚跟弧度连续做出，不能用简单方块代替，否则在PCB干涉检查、焊盘对齐验证和钢网开口评估时会失去参考价值。

　　实际选型阶段，结构工程师通常先把该封装模型调入板框，与周边电容、电感、连接器和安装孔做静态间隙核对。四边引脚外侧要留出返修工位，波峰焊或选择性焊接场景下还要考虑治具遮挡范围；若板卡靠近机箱导轨或插座插拔方向，封装角部与导向筋之间的安全距离也需要提前确认。热设计层面，薄型塑封体本身散热路径有限，高密度引脚虽然增加了信号进出能力，但功耗较大的芯片仍需在底部规划裸露焊盘或导热过孔阵列，借助PCB铜箔向外扩散热量，三维模型中应保留这些配合面的位置关系。

　　引脚共面度是这类细间距封装不可忽视的装配指标。运输托盘、编带以及吸嘴取放过程中，若外侧引脚受到挤压，容易出现个别引脚抬起或外张，导致首件焊接时开路。鸥翼脚的优势在于轻微变形可通过整形恢复，但在自动化产线中仍依赖供料器和吸嘴轨迹的稳定。三维数模把引脚末端的高度差、弯折半径和本体底面间隙准确表达后，焊盘图形设计、锡膏厚度设定以及喷嘴高度仿真都能在投产前完成核对，减少试产阶段的反复调整。

　　围绕这类封装开展结构设计，核心不是追求复杂曲面，而是把电子装联中的真实约束前置到三维环境：本体轮廓限制板上布局，引脚形态决定焊接与检验方式，薄型高度服务于紧凑堆叠，定位标记保障装配方向。把这些细节完整建出，才能让硬件结构协同、PCB封装建库和整机干涉检查获得可靠依据。
