TQFP100薄四方扁平封装IC三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB设计环节，TQFP100封装的集成电路是极为常见的表贴元器件，这类薄型四方扁平封装器件凭借紧凑的排布方式，在有限的板卡空间内实现了100个引脚的信号引出，适配中高密度的电路布局需求，从工控主板的主控电路、消费类数码产品的信号处理模块，到车载电子的外围控制单元，都能见到该封装器件的应用。做PCB布局的结构工程师都清楚，这类表贴IC的三维建模精度，直接影响后续板卡装配干涉检查、钢网开孔设计、回流焊治具制作的准确性，稍有尺寸偏差就可能导致批量焊接不良，或是装配时和周边结构件产生磕碰。

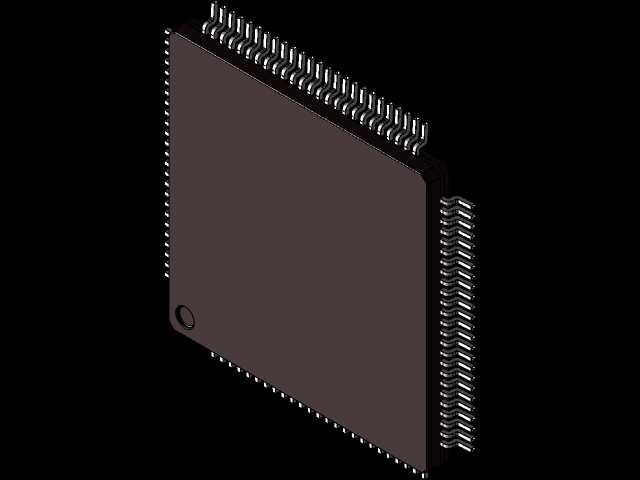

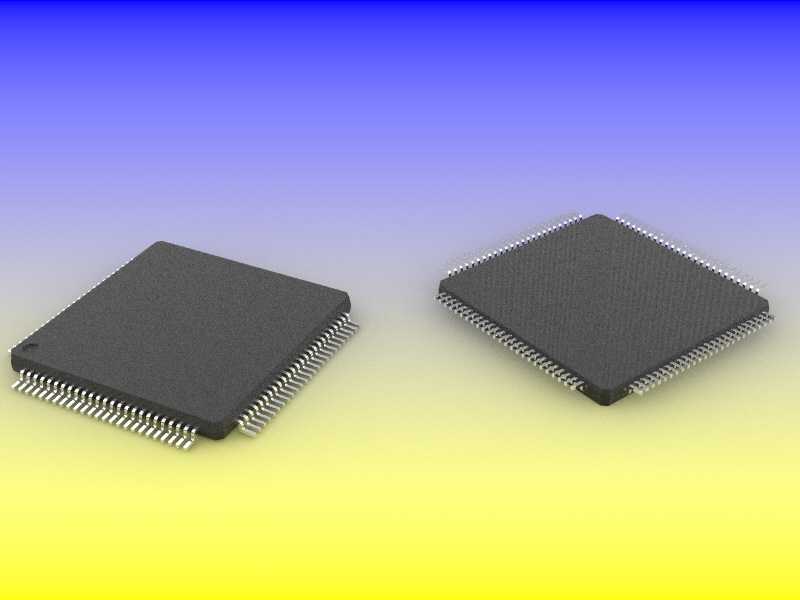

　　这款12x12mm规格的TQFP100封装IC，本体采用方正的扁平塑封结构，整体厚度控制在薄型封装的常规区间，四个侧边均匀排布鸥翼型引脚，单侧边引脚数量为25个，引脚间距符合TQFP封装的通用标准，引脚向外平缓弯折后形成贴装焊接面，和PCB焊盘的接触区域平整，能够适配常规的回流焊工艺要求。建模过程中需要重点把控几个核心尺寸边界：首先是本体的长宽公差，12mm的外形尺寸需要预留塑封本体的成型公差范围，避免在做结构干涉检查时，因为模型尺寸和实际器件偏差导致周边阻容器件排布空间不足；其次是引脚的伸出长度与弯折角度，鸥翼引脚的成型角度直接决定了焊接时的共面性，模型里还原的引脚弧度和末端平整度，要和实际量产器件的成型状态一致，这样在做焊盘匹配设计时，才能准确计算焊盘的外延长度，保证焊接时引脚和焊盘的充分浸润。

　　从设计思路上看，这类封装器件的三维建模不需要做过度的细节刻画，但核心装配相关的特征必须精准还原：塑封本体的边角倒角要符合实际器件的注塑工艺特征，不能做成尖锐直角，否则在和屏蔽罩、导热垫等周边配件做装配校验时，会出现不存在的干涉误报；引脚的排布要严格对应引脚序号的起始标识，通常在本体的一个边角设置定位缺角或者圆点标识，模型里还原这个定位特征，能够方便PCB设计时核对引脚方向，避免出现器件贴装反向的生产事故。另外，器件本体的顶面平整度也需要准确还原，因为很多应用场景下会在这类IC顶面贴装导热垫连接散热片或者金属屏蔽罩，顶面的平面度特征直接影响导热间隙的计算，如果模型顶面做的凹凸不平，会导致导热垫厚度选型出现偏差，进而影响散热效果。

　　实际工程应用中，这类封装IC的安装边界需要考虑多方面因素：除了器件本身占用的12x12mm板上面积，引脚外侧需要预留至少0.5mm的工艺空间，方便AOI检测时的镜头取景，也避免和周边走线、过孔距离过近导致焊接连锡；器件本体下方的空间，通常可以排布少量的表层走线或者0402及以下封装的微型阻容器件，但要注意避开引脚的焊接区域，防止焊锡流到本体下方造成短路。建模时还原的引脚高度，决定了器件贴装后和PCB板面之间的间隙，这个间隙值直接影响清洗工艺的选择，如果间隙过小，回流焊后的助焊剂残留无法被彻底清洗，长期使用可能会引发引脚间的绝缘电阻下降，所以在三维模型里准确体现这个 standoff 高度，能够帮助工艺工程师提前评估清洗方案的可行性。

　　很多刚接触结构建模的工程师容易忽略这类电子元器件的细节精度，觉得只要大概做出方块加引脚的外形就可以，但实际在整机装配环节，小到一个IC的尺寸偏差，就可能导致屏蔽罩盖合不严、导热垫接触不良、甚至板卡无法装入设备壳体的问题。这款TQFP100的模型在制作时，完全参照实际量产器件的实测尺寸进行特征还原，从塑封本体的边角弧度、引脚的弯折半径，到定位标识的位置、引脚的共面度，都和实物保持一致，不管是用来做PCB的3D布局校验、整机的结构干涉检查，还是做焊接治具的设计参考，都能够满足工程使用的精度要求，不需要设计人员再花时间核对尺寸修正模型，能够有效缩短板卡设计阶段的结构校验周期，减少因为器件模型不准导致的设计返工。
