带M3螺钉款电缆扎带固定安装卡扣结构

　　在工业电控柜布线、机床电气走线、自动化设备线束整理这类场景里，线缆的有序固定一直是结构设计里容易被忽略但直接影响后期运维效率的细节，这款带M3螺钉安装位的电缆扎带固定件，就是针对这类场景做的标准化固定方案。日常布线作业里，常规扎带只能完成线束的捆扎，无法直接将线束固定在设备钣金、安装型材的基准面上，容易出现线束晃动、移位，长期运行下和设备运动部件产生剐蹭磨破绝缘层的隐患，这类固定件刚好填补了扎带捆扎和刚性固定之间的衔接需求。

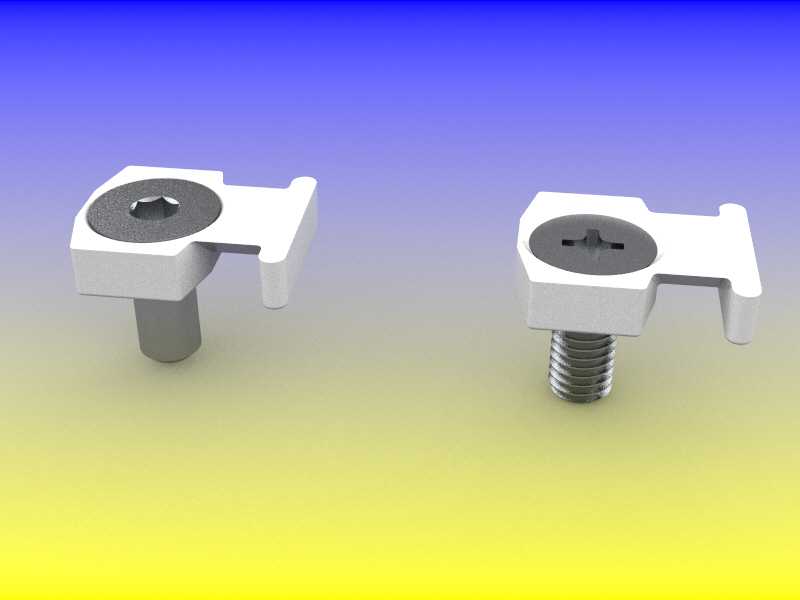

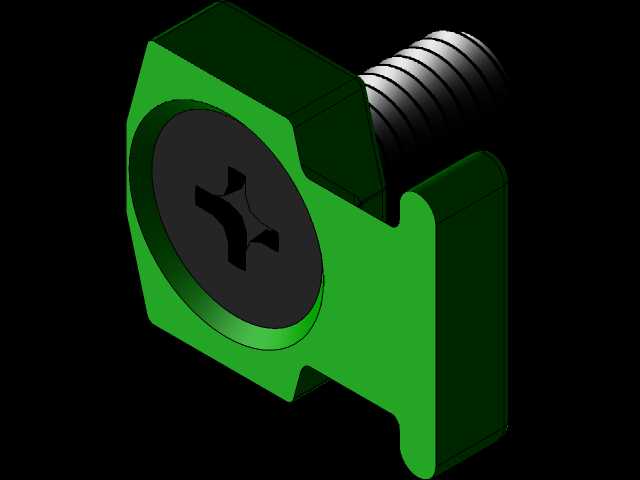

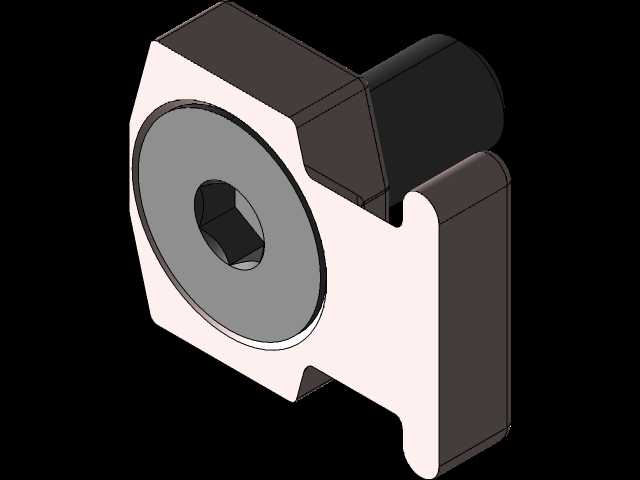

　　从结构设计逻辑来看，这款固定件做了两种安装适配形式，一种是自带光杆定位柱的款式，适合在预先冲好对应安装孔的薄板钣金上直接卡装，定位柱和安装孔采用小过盈配合，装配时直接按压到位即可完成预固定，不需要额外拧螺钉就能实现基础的防脱定位，适合大批量布线作业时的快速装配，能有效减少单工位的装配耗时；另一种是自带M3外螺纹柱的款式，适合在厚度较大的安装基座、型材预制螺纹孔上使用，通过螺纹旋合实现更可靠的刚性固定，能承受更大的线束拉扯力，在有振动工况的设备上使用也不会出现松脱移位。两种款式的扎带挂载部分结构完全一致，都预留了标准宽度扎带的穿装槽位，槽口做了圆角过渡，不会割伤扎带本体，也能避免扎带受剪切力出现断裂的问题。

　　设计时特意将固定基座的贴合面做了平面度管控，安装后基座和安装面完全贴合，不会出现翘边、倾斜的问题，扎带挂载的悬臂部分做了加厚处理，能承受常规线束捆扎后的拉力，不会因为长期受力出现悬臂断裂的情况。安装边界上，光杆款的定位柱直径适配行业通用的3.2mm钣金安装孔，柱长适配1-2mm厚度的冷轧钢板安装，装配后基座突出安装面的高度控制在6mm以内，不会占用过多的柜内安装空间，适合在布线空间紧凑的小型电控箱内使用；螺纹款的M3螺柱长度适配3-5mm的安装基座厚度，螺纹采用标准粗牙规格，和市面上常规的M3螺母、预制螺纹孔完全兼容，不需要定制特殊的配套紧固件。

　　实际选型使用时，需要根据安装面的材质和厚度选择对应款式，如果是0.8-2mm厚的喷涂钣金件，优先选光杆卡装款，装配效率更高，卡装后抗拔力能达到15N以上，完全满足常规信号线、低压动力线的固定需求；如果是铸铝安装座、厚度超过2mm的钢板或者铝型材安装面，就选螺纹款，通过螺纹锁紧后的固定强度更高，能适配直径更粗、重量更大的动力线束固定。两种款式的扎带穿槽都兼容宽度2.5-4mm的常规尼龙扎带，不需要采购特殊规格的扎带，能和车间现有布线耗材通用，减少额外的物料采购成本。

　　从结构细节来看，固定件的边角都做了R0.5以上的圆角处理，没有尖锐的毛刺棱角，布线作业时不会划伤操作人员的手部，也不会割破线缆的绝缘外皮；基座的挂载面和扎带接触的位置做了防滑纹理，扎带拉紧后不会出现滑动移位，能保证线束固定后的位置精度。在设备后期运维时，如果需要调整线束走向，只需要剪断扎带重新捆扎即可，固定基座不需要拆卸，能重复利用，减少二次维护的物料成本和作业耗时。针对户外使用的设备，这款固定件采用耐候性尼龙材质制作，能适应-20℃到80℃的工作环境温度，不会因为长期日晒出现材质脆化的问题，固定可靠性可以覆盖设备的全生命周期使用需求。
