垂直板载Type-C接口连接器结构设计

　　在消费电子、工业控制板卡、小型智能设备的PCB板级互连设计中，垂直安装的USB-C连接器是兼顾板上空间利用率与接口插拔可靠性的常用互连部件，这类连接器区别于侧插、卧贴的同规格接口，主要用于设备外壳接口开孔与PCB板面垂直的装配场景，比如手持检测终端的顶部充电接口、工业网关的侧边数据传输口、小型嵌入式模块的调试接口等位置，能够在有限的设备内部空间里，缩短接口到PCB主电路的走线长度，减少高速信号传输过程中的路径损耗，同时避免卧贴接口占用过多板面横向空间，给周边的阻容元件、主控芯片留出足够的布局位置。

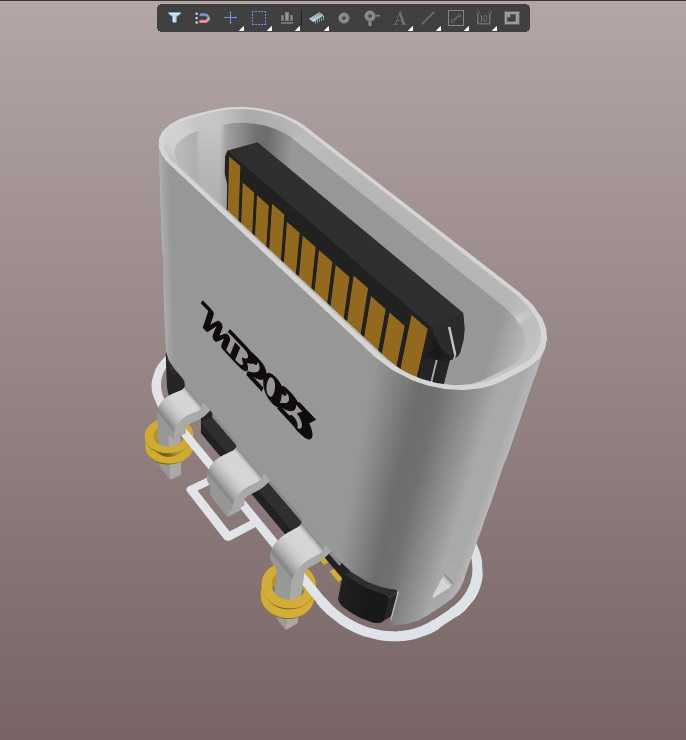

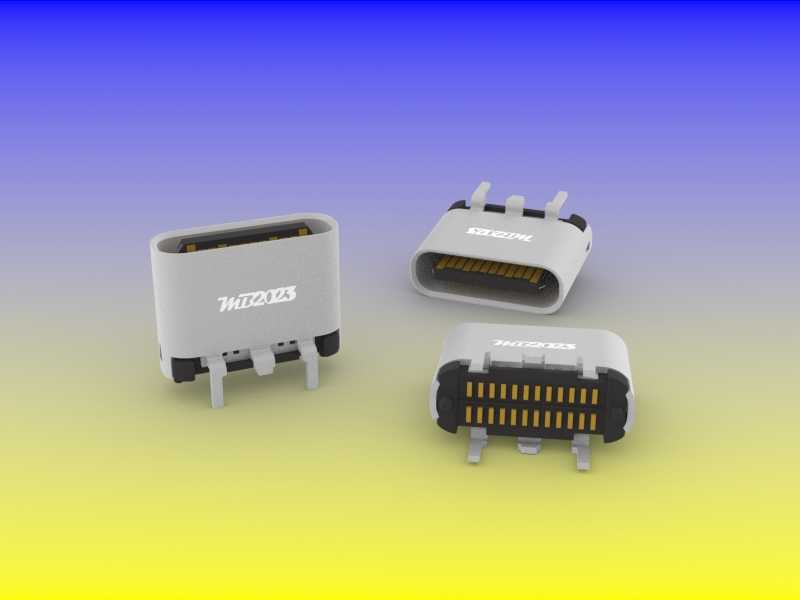

　　从功能特性来看，这款垂直USB-C连接器支持USB2.0、USB3.2等多代传输协议的引脚定义，接触端子采用镀金工艺设计，能够保证多次插拔后的接触电阻稳定性，公头插入后的保持力符合通用USB-IF规范要求，不会出现日常使用中接口松动、接触不良的问题。连接器的塑胶主体采用耐高温的LCP材料注塑成型，能够适配PCB波峰焊、回流焊的高温加工环境，不会在焊接过程中出现塑胶变形、端子移位的问题，外壳的金属屏蔽罩采用不锈钢冲压成型，一方面可以加固连接器整体结构强度，抵抗插拔过程中的侧向冲击力，另一方面可以形成连续的电磁屏蔽层，减少高速信号传输时对外的电磁辐射，同时阻隔外界电磁干扰对信号传输质量的影响。

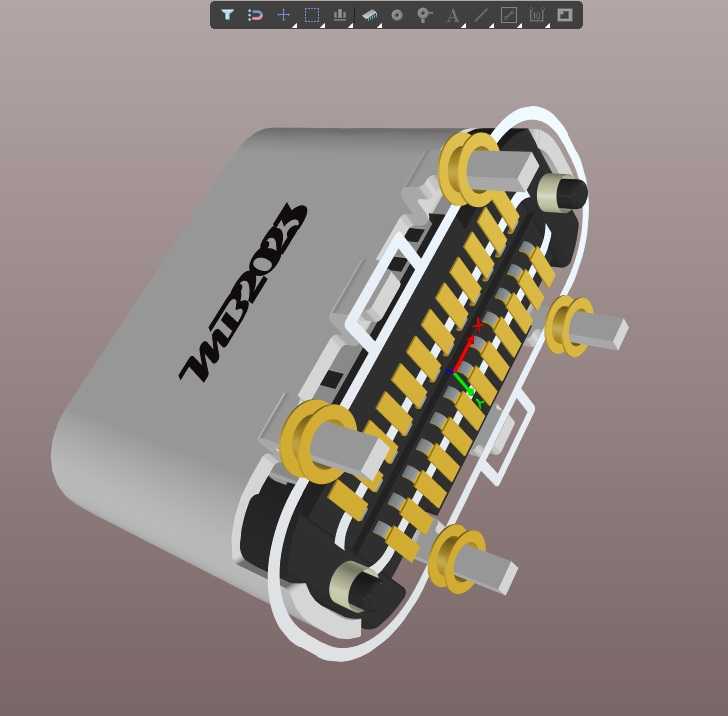

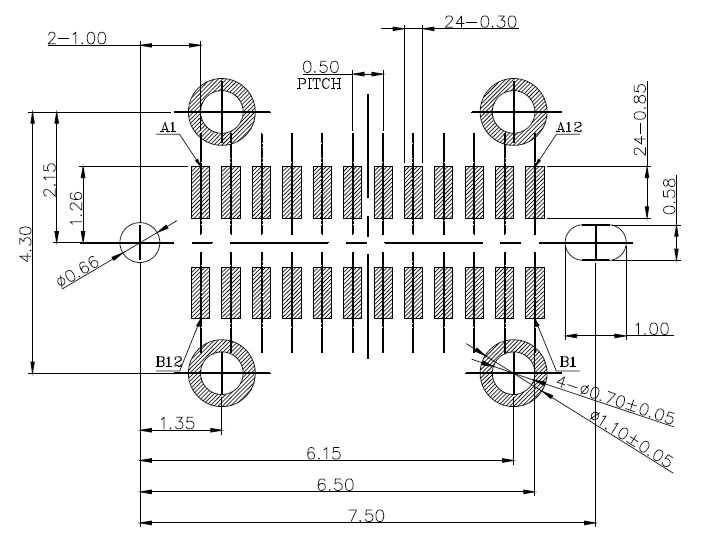

　　设计过程中，首先需要明确安装边界的尺寸约束：连接器的插合面高度要匹配设备外壳的壁厚，保证公头插入后不会出现插合不到位或者外壳干涉的问题；板上固定插脚的位置要对应PCB上的安装孔位，插脚的长度要适配常用1.6mm板厚的PCB，焊接后焊盘的爬锡高度能够达到固定强度要求，不会出现受外力后连接器从板上脱落的情况。端子的排布严格遵循USB-C标准接口的引脚定义，电源引脚与信号引脚之间保留足够的电气间隙，满足安规设计要求，接地引脚与金属屏蔽罩直接连通，在焊接后能够与PCB的接地层形成完整的接地路径，提升ESD防护能力。

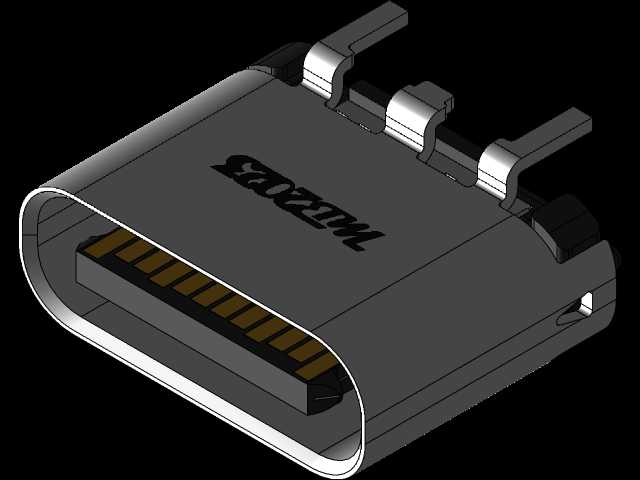

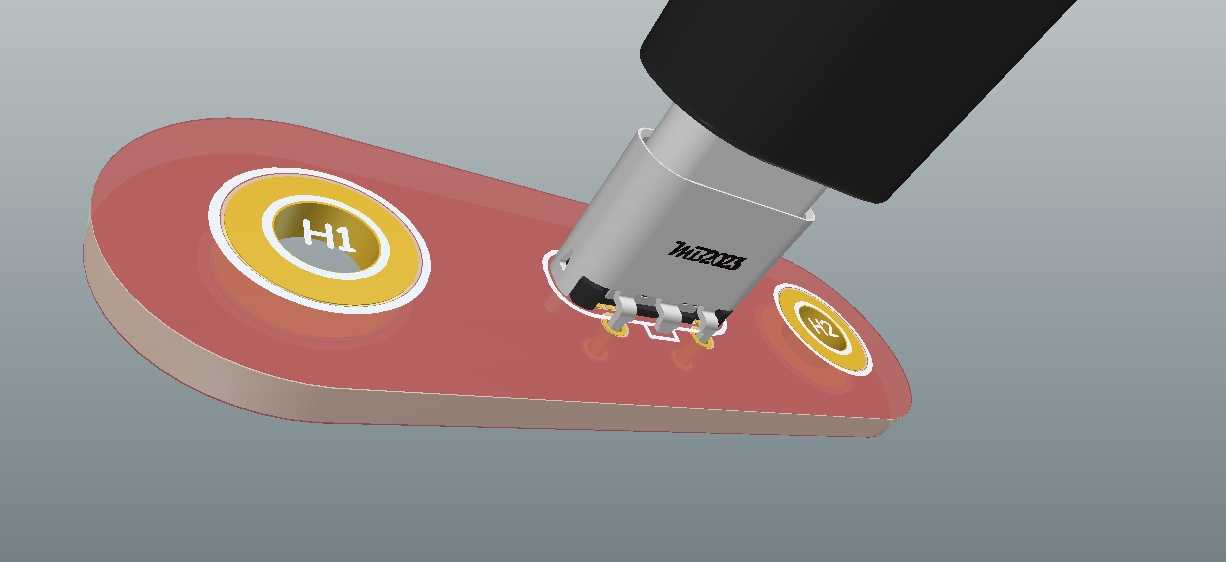

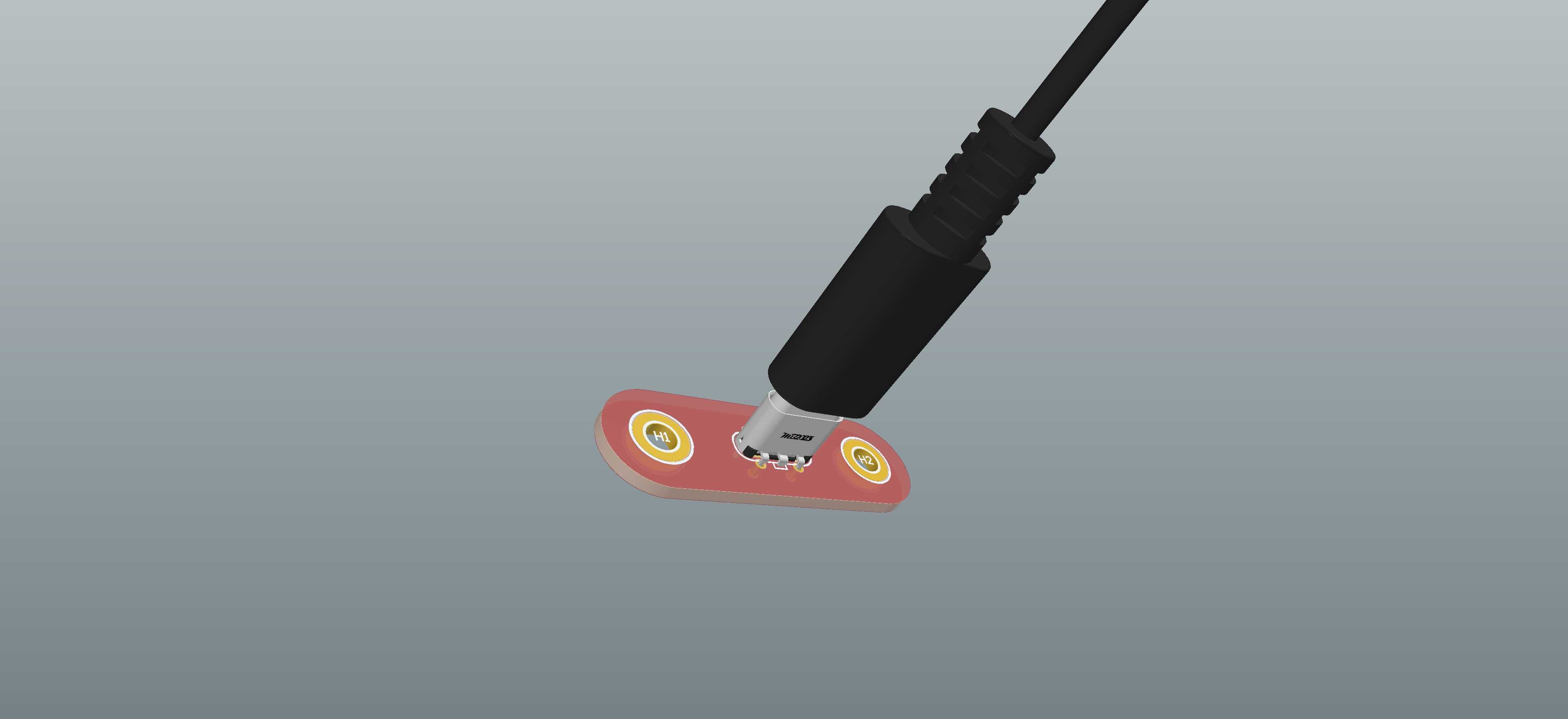

　　在外形设计上，连接器的插入口做了导向倒角处理，公头插入时不需要完全精准对位就能顺利滑入接口，降低用户插拔时的对位难度，同时减少插针被碰歪、碰断的风险。底部的定位柱设计能够在SMT贴片加工时，先卡入PCB的定位孔中，完成连接器的预固定，避免贴片过程中连接器移位导致的焊接偏位问题。金属外壳两侧的固定焊脚设计成加宽结构，焊接后能够承受更大的侧向插拔力，即使是频繁插拔的使用场景，也能保证连接器与PCB之间的连接可靠性。

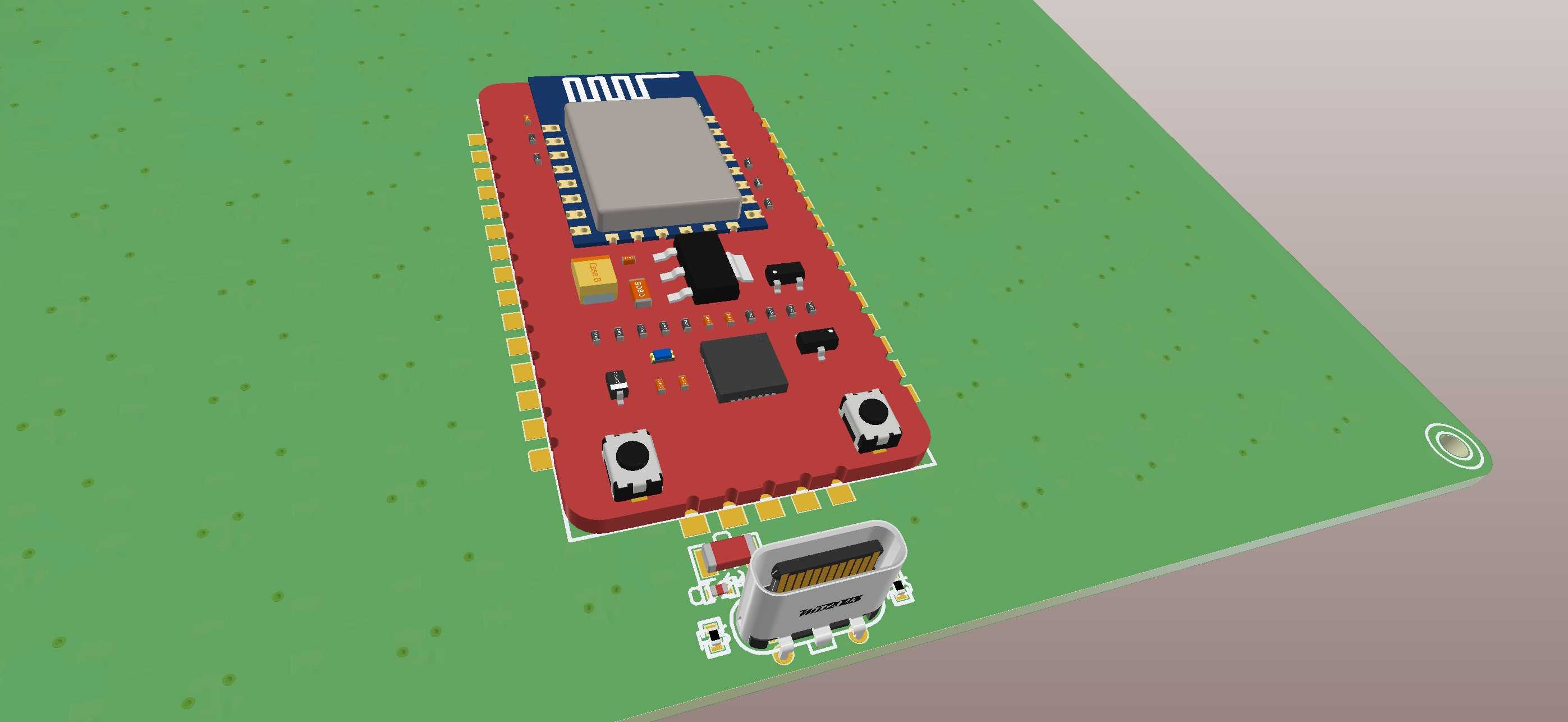

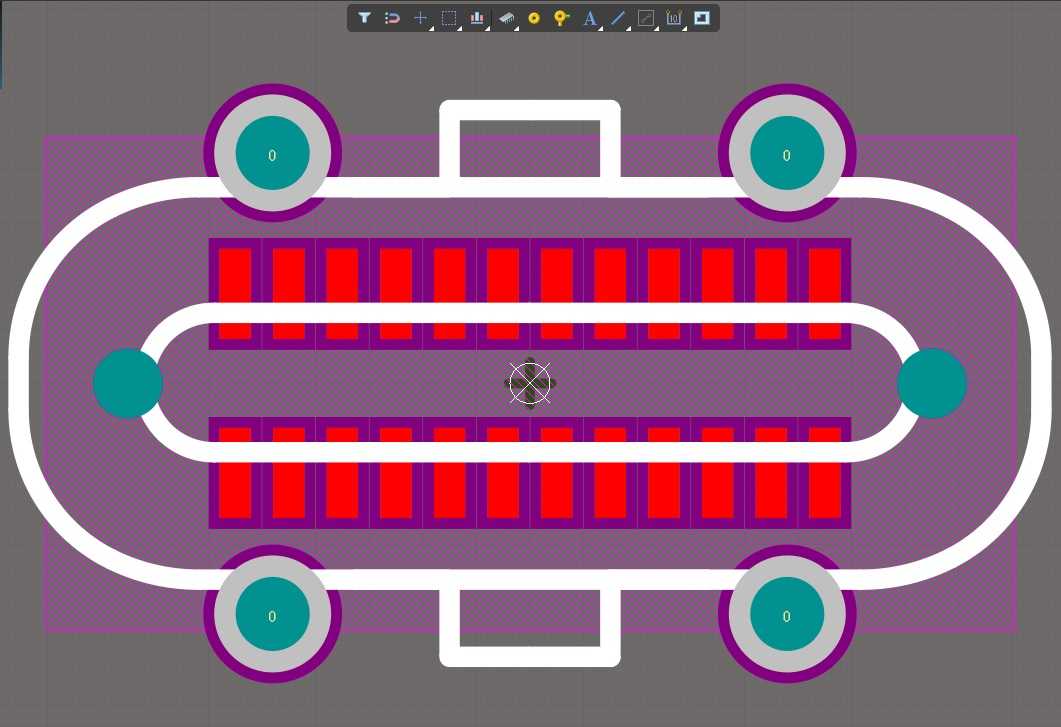

　　实际选型应用时，需要注意连接器的垂直高度是否匹配设备内部的堆叠空间，尤其是在薄型化设计的手持设备中，要确认连接器背部没有与电池、屏蔽罩等其他部件产生空间干涉；焊接加工时，要根据塑胶材料的耐温特性设置回流焊的温度曲线，避免温度过高导致塑胶主体起泡、端子氧化；PCB封装设计时，要对应连接器的引脚位置准确绘制焊盘，电源引脚的焊盘可以适当加大，提升过流能力，满足大电流充电场景下的载流要求。这类垂直连接器相比同规格的卧贴型号，在板上的占用投影面积更小，适合在PCB板面空间紧张、接口方向垂直于板面的设计场景中使用，能够在保证接口功能完整性的前提下，优化板内空间利用率，降低整体板卡的布局难度。
