小型吸盘式直流电磁铁结构设计

　　这款吸盘式直流电磁铁，是自动化产线、小型工装夹具、机床辅助定位场景里常用的执行元件，核心作用是通过通电产生的电磁吸力实现工件吸附、定位、锁止动作，断电后剩磁极小，可快速释放被吸附工件，适配需要频繁吸合、脱开的工位需求。从结构设计来看，整体采用圆柱形密封外壳，外壳选用导磁性能优异的低碳钢材质，既作为磁路的导磁结构件，也能保护内部线圈不受粉尘、切削液侵蚀，适配车间多油污、多金属碎屑的加工环境。线圈部分采用耐高温漆包线绕制，做了绝缘浸漆处理，可支持长时间通电工况，避免连续工作时线圈过热烧毁，同时预留了出线端，方便现场接线时根据设备走线方向调整线束走向，无需额外改动安装结构。

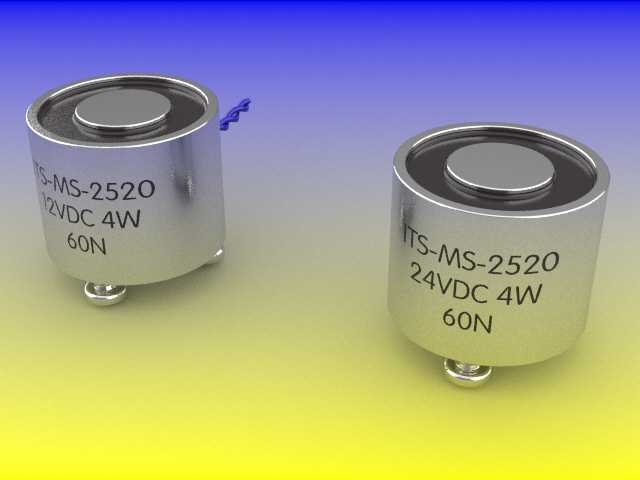

　　尺寸设计上，这款电磁铁本体直径为25mm，整体高度20mm，属于紧凑型小规格吸盘电磁铁，不会占用过多安装空间，适配狭小工位的安装需求。安装方式采用底部三个M3螺纹孔固定，安装孔位沿圆周均布，安装时只需在对应安装板上加工三个匹配的M3过孔，用螺钉锁紧即可完成固定，安装公差要求宽松，现场改造或新建设备都能快速适配，不需要额外加工复杂的定位结构。吸附面为平整的圆形端面，加工时做了平面度处理，保证和被吸附工件的接触面能紧密贴合，避免因气隙过大导致吸力衰减，标称保持力为60N，这个吸力参数可满足吸附小型钣金件、钢制工装定位销、小型五金零件的需求，不会出现吸力不足导致工件脱落的情况，也不会因吸力过大造成工件表面压痕或者释放困难。

　　设计时同时覆盖了12Vdc和24Vdc两种常用直流供电规格，可直接匹配设备现有直流控制回路，不需要额外加装电压转换模块，降低设备改造成本。磁路设计上优化了内部铁芯和外壳的导磁路径，让磁力线集中在吸附端面，减少侧面漏磁，避免吸附周边散落的金属碎屑，减少日常维护清理的工作量。外壳表面做了镀镍处理，具备一定的防锈能力，可在普通车间环境下长期使用，不会轻易出现锈蚀卡滞的问题。

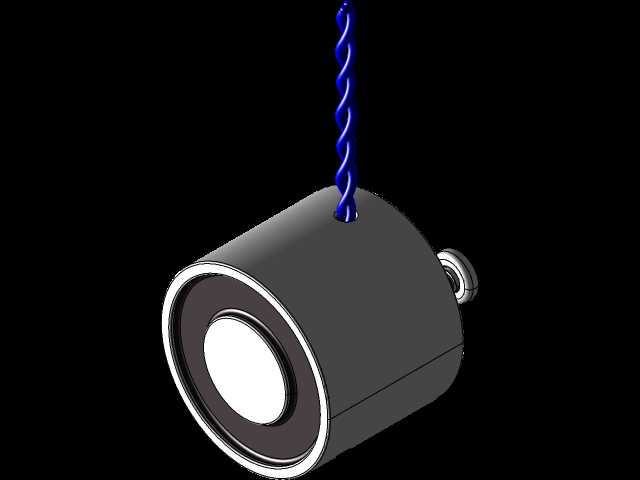

　　在实际选型应用中，这类电磁铁常被用在机床的工件辅助定位、自动化分拣线的小型钢制零件拾取、工装夹具的快速锁止、小型门禁或者安全门的吸合锁止场景，相比气动吸盘，它不需要配套气源管路，不会出现气管漏气、吸盘磨损的问题，响应速度更快，吸合释放动作可在毫秒级完成，适合需要高频动作的工位。设计三维模型时，完整还原了本体的外形轮廓、安装孔位尺寸、出线端位置、表面标识的刻印位置，结构工程师在做设备整体布局时，可直接调用该模型进行装配干涉检查，提前确认安装空间是否足够，走线位置是否和周边结构件冲突，避免后期加工装配时出现尺寸不匹配的问题。同时模型也还原了吸附端面的结构细节，方便工程师在设计对应被吸附工件时，匹配接触面的尺寸，保证吸力能够达到设计要求。需要注意的是，这类电磁铁的实际吸力会随着被吸附工件的材质、表面平整度、吸附气隙大小变化，选型时需要预留足够的吸力余量，比如实际需要吸附30N的工件，选用60N规格的产品即可覆盖工况波动带来的吸力衰减，避免出现工件掉落的风险。另外安装时要保证吸附面和被吸附工件表面平行，避免出现倾斜接触导致有效接触面积减小，吸力下降。
